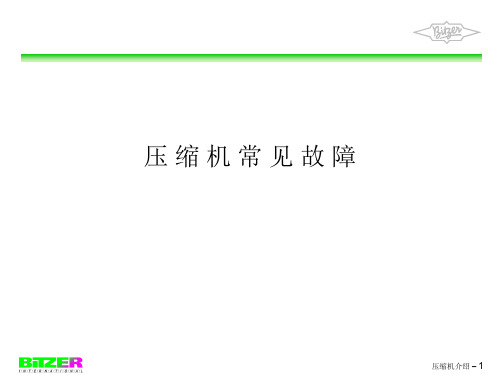

压缩机常见故障
压缩机介绍 – 1
螺杆压缩机可能的故障
• 由保护模块或安全保护装置动作引起的停机
– 电气故障 – 机械故障 – 过载
• 因油量开关动作而安全停机 • 制冷剂不足 • 不正常声音 • 停机后反转 • 能量调节器故障
压缩机介绍 – 2
螺杆压缩机的维修操作
为避免压缩机的重复故障，现场的维修操作必须在确切 了解故障原因时进行——否则就直接更换压缩机
检查完后开机，接着测量或检查：
－ 旋转方向（见操作说明） － 使用极限（因过高吸气压力引起过压缩） － 电压 － 电流消耗/功率消耗
• 平衡（相之间最大不超过10%误差） • 绝对值（与铭牌或容量图比较）
压缩机介绍 – 6
电机保护或热继电器等响应
• 机械原因 – 启动问题，检查：
• 使用极限（过高吸气压力） • 止回阀（过紧），吸排气截止阀未开启等 • 充满油（油路电磁阀不严，不合理的吸排气管路布置，
比泽尔CSH系列半封闭整体式螺杆压缩机应用手册
1SH-170-3-CN 应用手册Applications ManualSemi-hermetic Compact Screws CSH65 .. CSH95SH-170-3-CN半封闭整体式螺杆压缩机CSH65 .. CSH952SH-170-3-CN排气量（50Hz）Displacements(50Hz)SH-170-3-CN34SH-170-3-CN5SH-170-3-CN6SH-170-3-CN□ 完备的标准配置能量调节/卸载启动排气截止阀带焊接套管的吸气法兰内置排气单向阀视油镜带套筒的插入式油加热器 油服务阀大面积精吸气过滤器内置释压阀电气保护装置SE-E1可靠的选配件 □Fully equipped●Capacity control / start unloading●Discharge shut-off valve●Suction fl ange with brazing / welding bushing●Check valve in discharge gas outlet●Oil sight glass●Insertion type oil heater with sleeve●Oil service valve●Suction gas fi lter with large surface area andmesh●Internal pressure relief valve●Electronic protection device SE-E1□Approved optional accessories7SH-170-3-CN8SH-170-3-CN9SH-170-3-CNSH-170-3-CN10CAP Cooling capacityCapacity Steps 75% /50% /25% are rated values. The real residual capacities depend on operating conditions and com pressor design. Data can be speci fi ed with the BITZER Software.CAP CAP increasing CAP CAP constant CAP CAP decreasingIn fi nite capacity control in the range of 100%..25%Capacity control in the range of 100%..50%4-Step capacity controlCAP制冷量 75%，50%，25%的能量都是近 似值，实际冷量根据工况和压缩机设计。
比泽尔压缩机接线方法
比泽尔压缩机接线方法比泽尔压缩机是一种常用的空气压缩机，广泛应用于汽车空调、冰箱、冷库等领域。
正确的接线方法对于确保压缩机的正常运转和安全使用至关重要。
本文将详细介绍比泽尔压缩机的接线方法，帮助您正确、安全地进行接线操作。
一、接线前的准备工作在进行比泽尔压缩机的接线之前，需要进行一些准备工作。
确保工作场所安全，通风良好，避免积水和杂物。
关闭压缩机的电源开关，并在进行操作时使用绝缘工具，以避免触电危险。
仔细阅读比泽尔压缩机的接线说明书，了解各个接线端子的功能和接线要求。
二、比泽尔压缩机接线方法1. 供电端子接线比泽尔压缩机通常有三个供电端子，分别为R、S、T。
接线时，需根据电源的相序和电压进行正确的接线。
一般来说，R端子连接电源的L1线，S端子连接电源的L2线，T端子连接电源的L3线。
如果是单相电源供电，则只需连接R和S两个端子即可。
2. 地线接线比泽尔压缩机的外壳上通常有一个明确标识的地线端子，需要将地线正确接入，以确保设备的安全使用。
通常，地线端子连接电源的N线或者接地线。
3. 控制端子接线比泽尔压缩机还包含一些控制端子，用于连接温度控制器、电磁阀等控制设备。
在接线时，需要根据具体的控制要求，将这些控制端子连接到相应的设备上。
确保接线牢固可靠，避免接触不良或者短路现象。
4. 电容器接线如果比泽尔压缩机配备了启动电容器和运行电容器，则需要根据电容器的参数和接线要求进行正确的接线。
启动电容器一般连接到起动继电器上，运行电容器连接到运行继电器上。
正确的电容器接线可以提高压缩机的启动效率和运行稳定性。
5. 控制电路接线在进行比泽尔压缩机的接线时，还需要注意控制电路的接线。
根据具体的使用需求，可能需要连接压力开关、排气阀、压缩机保护装置等设备。
确保这些控制电路的接线正确可靠，以确保设备的正常运转和安全使用。
三、接线后的检查工作在完成比泽尔压缩机的接线之后，需要进行一些检查工作，以确保接线的正确性和可靠性。

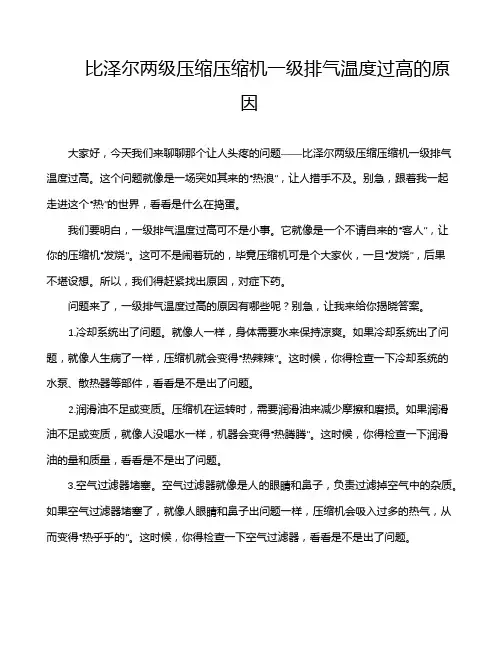

比泽尔两级压缩压缩机一级排气温度过高的原因
比泽尔两级压缩压缩机一级排气温度过高的原因大家好，今天我们来聊聊那个让人头疼的问题——比泽尔两级压缩压缩机一级排气温度过高。
这个问题就像是一场突如其来的“热浪”，让人措手不及。
别急，跟着我一起走进这个“热”的世界，看看是什么在捣蛋。
我们要明白，一级排气温度过高可不是小事。
它就像是一个不请自来的“客人”，让你的压缩机“发烧”。
这可不是闹着玩的，毕竟压缩机可是个大家伙，一旦“发烧”，后果不堪设想。
所以，我们得赶紧找出原因，对症下药。
问题来了，一级排气温度过高的原因有哪些呢？别急，让我来给你揭晓答案。
1.冷却系统出了问题。
就像人一样，身体需要水来保持凉爽。
如果冷却系统出了问题，就像人生病了一样，压缩机就会变得“热辣辣”。
这时候，你得检查一下冷却系统的水泵、散热器等部件，看看是不是出了问题。
2.润滑油不足或变质。
压缩机在运转时，需要润滑油来减少摩擦和磨损。
如果润滑油不足或变质，就像人没喝水一样，机器会变得“热腾腾”。
这时候，你得检查一下润滑油的量和质量，看看是不是出了问题。
3.空气过滤器堵塞。
空气过滤器就像是人的眼睛和鼻子，负责过滤掉空气中的杂质。
如果空气过滤器堵塞了，就像人眼睛和鼻子出问题一样，压缩机会吸入过多的热气，从而变得“热乎乎的”。
这时候，你得检查一下空气过滤器，看看是不是出了问题。
4.压缩机本身的问题。
一级排气温度过高可能是由于压缩机本身的问题导致的。
比如，压缩机的活塞环、气缸壁等部件磨损严重，或者转子不平衡等。
这时候，你可能需要找专业的维修人员来检查一下压缩机，看看是不是出了问题。
5.环境因素。
一级排气温度过高也可能是由于环境因素导致的。
比如，周围温度过高、湿度过大等。
这时候，你可能需要调整一下工作环境，看看是不是能解决问题。
关于一级排气温度过高的原因，我就先说到这里。
希望这些小知识能帮助你解决这个“热”的问题。
如果你还有其他问题，欢迎随时来找我咨询哦！。
比泽尔培训资料
机械伤害风险
操作过程中，应避免接触设备 的旋转、移动部件，防止机械 伤害；定期检查设备润滑情况
，保持良好润滑状态。
05
比泽尔制冷系统的节能减排技术
节能技术及应用案例
节能技术
采用高效压缩机、高效换热器 和新型节流机构等，提高制冷 系统的能效比，减少能源消耗
。
应用案例1
某大型商场采用比泽尔节能型制 冷系统，每年可减少电能消耗 10%以上，节省电费达数万元。
操作流程
启动压缩机，制冷剂在系统中开始循环，冷凝器和蒸发器通过风扇和风机强制冷 却，制冷剂在节流装置中降压后进入蒸发器，吸收被冷却物体的热量，制冷剂蒸 汽被压缩机吸入再次压缩，以此循环。
制冷剂的选择和使用
制冷剂类型
制冷剂选择
比泽尔制冷系统常用的制冷剂有氟利昂、氨景和使 用需求来定，不同的制冷剂具有不同的制冷 效果和安全性。
应用案例2
某医院采用比泽尔制冷系统，结合 智能控制系统，实现了制冷站无人 值守，每年节省人力成本达30%以 上。
减排技术及应用案例
减排技术
采用新型制冷剂和环保型冷却 水循环系统等，减少温室气体
排放和污染物排放。
应用案例1
某大型数据中心采用比泽尔制 冷系统及新型制冷剂，每年减 少二氧化碳排放达数千吨。
行业标准与规范发展
完善行业标准
制定和修订制冷行业的国 家和行业标准，规范市场 秩序，提高产品质量和技 术水平。
认证与监管
建立制冷系统的认证和监 管体系，确保制冷设备和 系统的安全可靠运行。
与国际接轨
积极参与国际制冷行业的 技术交流与合作，推动国 内制冷行业与国际接轨。
绿色环保与可持续发展
环保制冷剂
比泽尔制冷技术的应用场景
半封闭活塞式压缩机对比(博客、比泽尔、谷轮)1
博客、比泽尔、谷轮半封闭活塞式压缩机对比序号内容博客比泽尔谷轮1 图片2 产地德国生产，原装进口中国北京捷克3 润滑方式所有采用油泵强制润滑，油压稳定，润滑充分，润滑效果好，能确保系统可靠运行。
采用飞溅式润滑方式，润滑效果差，尤其是系统在低温极限时润滑得不到保证。
按型号不同而不同。
（按Ecoline系列，2号电机14匹以上，3号电机12匹以下为飞溅润滑）采用油泵润滑，润滑效果好，能确保系统稳定运行。
4 油槽大（恶劣环境下更稳定）小小5 吸、排气阀片高质量耐冲击弹簧钢高质量耐冲击弹簧钢高质量耐冲击弹簧钢6 阀板型式设计阀板为环型设计，抗液击能力好。
（MexxFlow阀板目前仅配置HG88e, 以后不会所有压缩机配置）阀板为舌型设计，抗液击能力差。
蝶阀D系列7 噪音低（见下表）稍高（见下表）高8 振动极小小大9 低温时的冷量衰减度小较大小10 电器防护等级达到IP66，最高达到IP54 / 65，较高达到IP54，一般11 电动机保护装置MP10模块，带有电机过热保护（并有LED指示灯）、排气温度过高保护（需选装温度监控探头，并有LED指示灯）、电源指示灯、报警功能。
INT模块，简单，只有电机过热保护，无指示灯提示。
INT模块，简单，只有电机过热保护，无指示灯提示。
12 压缩机运行工况范围广（见样本手册）比博客要窄（见样本手册）比博客要窄（见样本手册）13 维护便利性电机易拆卸，无需专用工具、无需专门培训，能现场维护。
电机现场拆卸不掉（需用到专用工具），现场维护不了。
电机现场拆卸不掉（需用到专用工具），现场维护不了。
14 压缩机吸、排气口连接性质含吸、排气截止阀，法兰连接，确保维护方便，不会发生制冷系统泄漏。
含吸、排气截止阀，法兰连接，确保维护方便，不会发生制冷系统泄漏。
含吸、排气截止阀，排气截止阀是采用法兰连接，吸气截止阀采用丝扣连接，易发生制冷系统泄漏（振动大，故障加剧）。
15 ASERCOM认证（欧洲制冷压缩机及控制产品制造厂商的最高级别协会认证）所有HG系列压缩机均经过ASERCOM认证部分压缩机均经过ASERCOM认证未经过ASERCOM认证噪音值见下表：。
压缩机的安装方法
压缩机的安装方法
压缩机的安装方法可以按照以下步骤进行：
1.选择合适的安装位置：压缩机应放置在通风良好的干燥地方，远离易燃易爆物品和高温环境。
2.准备安装基础：确保安装基础平整、牢固且能承受压缩机的重量。
3.安装振动防止器：安装振动防止器可以减少压缩机运行时的振动和噪音。
4.连接电源：根据压缩机的电源需求，正确地接线并接通电源。
5.连接气源管路：使用合适的气管和接头将压缩机与气源管路连接起来，确保连接牢固、密封。
6.连接排气管路：将压缩机的排气口与相应的排气管路连接起来，确保排气通畅。
7.检查和调试：安装完成后，检查各个连接部位是否紧固，然后进行压缩机的调试和测试，确保其正常运行。
需要注意的是，在安装压缩机时应遵循相关的安全操作规程，并且根据具体的压缩机型号和制造商提供的安装说明进行操作。
如果不具备相关的技术知识和经验，
建议请专业人士进行安装。
制冷压缩机优缺点分析
制冷压缩机优缺点分析
一、优点：
1.能够提供强大的制冷能力：制冷压缩机通过压缩制冷剂，使其温度和压力升高，从而将热量从制冷系统中迅速排出，实现了快速、有效的制冷效果。
2.可靠性高：制冷压缩机采用了可靠的机械结构和技术，具有较长的使用寿命，并且能够在恶劣的工作环境下正常运行。
3.能耗低：制冷压缩机能够高效地将制冷剂压缩，实现制冷系统的高效运行，从而降低了能耗。
4.体积小：制冷压缩机的体积相对较小，便于安装和布局。
这使得它可以广泛应用于各种不同场合，包括家庭、商业和工业领域。
5.调节性好：制冷压缩机能够根据不同的需求进行调节，以实现不同温度和负载条件下的制冷工作。
二、缺点：
1.噪音较大：由于压缩机内部机械运动的特性，制冷压缩机在工作时会产生一定的噪音，这对于一些对噪音要求较高的场所来说可能是一个问题。
2.占用空间：虽然制冷压缩机体积相对较小，但仍需要一定的空间来安装和布局。
这对于一些空间狭小的场所来说可能是一个挑战。
3.维护保养需求较高：制冷压缩机需要定期进行维护和保养，包括清洁、润滑和更换部件等。
如果没有得到及时的维护，可能会导致性能下降甚至损坏。
4.制冷剂泄露风险：由于制冷压缩机需要使用制冷剂进行工作，而一些制冷剂可能对环境和人体健康造成危害。
如果发生泄露，将会引起环境问题和安全隐患。
总的来说，制冷压缩机在制冷和空调系统中具有重要的作用，能够提供强大的制冷能力和高效的能耗表现。
然而，它也存在一些缺点，如噪音较大、占用空间大、维护保养需求高以及制冷剂泄露风险等。
因此，在选择和使用制冷压缩机时，需要综合考虑其优缺点，并根据具体需求做出合理决策。
压缩机安装调试技术规范解读
压缩机安装调试技术规范解读压缩机是水泵、风机后的第三大机械设备，主要应用于制冷、空调和工业生产等领域。
压缩机的性能直接影响产品生产的效率和质量。
因此，压缩机的安装调试非常关键。
为确保压缩机的安装调试效果，必须严格遵守技术规范，进行规范化安装调试。
一、安装规范1. 压缩机放置压缩机应放置在通风良好、干燥、温度适宜的地方。
在压缩机设备的四周，必须预留足够的空间，以确保机器的散热和维修。
压缩机底部应设有防震脚垫，以减少震动。
2. 安装联轴器联轴器必须准确连接才可保证压缩机正常运行。
安装联轴器时，必须检查轴心线是否在同一直线上。
连接联轴器时，应用压力表确保两个轴心线之间的误差不大于0.1mm。
3. 安装管路按照安装方案安装所有的管路，必须严格遵守规范。
管路全部安装后，应进行试压，检查是否存在渗漏。
管路安装完成后，应在固定支架上加装防震单元，以避免管路振动或晃动而对压缩机产生影响。
二、调试规范1. 开机前执行在开机前，应通过压力表、温度计和流量计检查压缩机的压力、温度和流量。
此外，还需要检查润滑油和冷却水的供应系统。
2. 开机后执行当压缩机开启后，要注意以下事项：a) 压力表的读数必须在正常范围内。
b) 润滑油压力和温度必须适中。
c) 压缩机运转过程中应该平稳、无明显异响。
d) 水冷压缩机的冷却水温度和流量应在正常范围内。
e) 检查防震支架是否牢固。
f) 执行压缩机及其附属设备的参数调整和仪表调整，根据压缩机运行情况判断调整是否完成，并确认其是否在正常工作范围内。
以上步骤完成后，压缩机安装调试都完成了。
三、总结和建议在安装调试压缩机时，一定要严格按照技术规范和安装方案进行部署。
如果遇到安装调试过程中的问题，不要随意处理。
应当及时与生产厂家或技术人员联系。
同时，还应定期对压缩机安装调试的设备进行检查和维护，以确保设备正常运行，提高生产效率和品质。
比泽尔半封闭螺杆式压缩机样本
比泽尔半封闭螺杆式压缩机样本一、结构比泽尔半封闭螺杆式压缩机主要由主机、控制系统和冷却系统组成。
主机由两个或多个螺杆转子组成，它们通过公共轴线连接并在压缩室中运行。
控制系统用于调节压缩机的工作状态和性能，包括压力控制、温度控制等功能。
冷却系统则用于降低压缩机的温度，确保其正常运行。
二、工作原理螺杆式压缩机通过两个或多个螺杆转子的运动来实现气体的压缩。
压缩机的两个转子通过齿轮或联轴器相互连接，形成一个密闭的腔室。
当机组启动时，螺杆转子开始旋转，空气或气体从吸气口进入压缩室。
随着螺杆转子的相互作用，气体逐渐被压缩，并通过排气口被排出。
三、特点1.高效节能：比泽尔半封闭螺杆式压缩机具有高效节能的特点，其压缩机能量效率可达到90%以上，显著降低了能耗和运行成本。
2.噪音低：该压缩机的运行过程中噪音较低，减少了对周围环境和工作人员的干扰。
3.结构简单：螺杆式压缩机相对于其他类型的压缩机来说，结构较为简单，维修和保养成本低，并且使用寿命较长。
4.运行稳定：压缩机的螺杆转子设计科学合理，运行稳定，能够满足高要求的压力和流量需求。
5.自动控制：压缩机配备了先进的自动控制系统，可以实现良好的运行状态监控和参数调节。
四、应用1.工业生产：在工业生产中，该型压缩机被广泛用于空压系统，用于供应压缩空气，满足生产设备的气动需求。
2.制冷设备：螺杆式压缩机可以用于冷水机组、冰箱等制冷设备中，提供冷却剂的压缩，实现制冷效果。
3.气体输送：在石油、化工等领域，螺杆式压缩机可以用于泵送、输送气体，满足工业生产过程中的气体输送需求。
总而言之，比泽尔半封闭螺杆式压缩机作为一种高效、节能、稳定的压缩机设备，在工业和制冷领域都有着广泛的应用。
通过简单而科学的结构设计和先进的自动控制系统，它能够满足各种压力和流量需求，并提供稳定可靠的气体压缩服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比泽尔压缩机优缺点分析及安装事项一、安装要求：冷水机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所。
冷水机管路配管，请根据机身管路尺寸进行安装，切勿将水管尺寸缩小，这样会影响制冷效果及增加耗电量，冷水机请必须安装在距离墙壁1m以上空间位置，方便安装维护保养和调试。
注：1、电源负载及接地部分，请依照相关法规施工！2、新安装的冷冻机冷冻水管必须包保温层！二、操作方法首次运转必须先检查下列事项是否正确：1．电源电压及相数是否符合型号规格，请对照铭牌所示。
[注：冷冻机电源是采用三相四线，电压380V/50HZ电源相位线分别为了R、S、T，中性线（零线）N，接地导线为双色线用E表示。
]2．冷冻水循环水喉是否接通管路，并保持阀门打开；（请参考安装示意图）3．先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；（注：请根据要求来配用冷冻介质）4.请留意水泵运行方向是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换，接妥后再把开关合上）。
三、操作顺序1．首先将电源开启ON位置；2. 开启冷冻水泵开关，请注意冻水出入口阀门必须打开，经延时开关延时后压缩机会自动运行，请查视及调节所需温度。
3．关机时，请依相反的顺序操作关机即可。
四、操作注意事项1．冷冻水泵不可在水箱内无水的情况下运转；2．操作开关请尽量避免连续切换；3．冻水温度达到设定温度时，压缩机会自动停止运行，此属正常现象；4．温度开关应避免设定在5℃以下，防止蒸发器结冰；（低温冷冻机除外）5．为确保制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。
机组安全装置：1、相位保护器；2、低水位保护器：3、水流开关保护；4、水泵过载保护；5、压缩机过载保护；6、高低压开关保护；附注（一）：散热不良及处理方法当冷凝器散热不良时，压缩机效率低，运转电流提高，当高压压力升至20kg/cm2 ，压缩机受高压开关保护跳脱，压缩机停止运转，散热不良高压过载并显示故障代码或故障指示，此时请检视环境温度是否过高，冷却风扇是否运转，冷凝器是否脏堵，以上正常后再按复位按扭（REST）或关机重启即可正常运转。
如经常出现高压过载情况，请尽快安排清洗冷凝器。
附注（二）：冷媒不足低压处理方法：1．当水温在5℃以上时，低压表压力显示低于2k g/cm2时，即表示冷媒不足，先将漏冷媒的地方进行补漏处理再更换干燥过滤器重抽真空，充适当冷媒。
2．当发现漏冷媒部分浸于水中，请立即停止冷水机运行，速将水箱内水排除掉，尽快通知公司派人员处理维修，以免压缩机将水吸入系统中造成更严重损坏。
附注（三）：高低压是否正常压缩机正常运行时高压压力显示13～17k g/cm2为最佳，但不得高于20k g/cm2，当压力高于20k g/cm2时，高压开关跳脱请依附注（一）处理，低压以3.0～4.5k g/cm2为最佳，但不得低于2k g/cm2，低于2k g/cm2低压跳脱请依附注（二）处理。
当压缩机运行时高压和低压两者压差极少或相等时，即表示压缩机本身阀片破损和断裂，请立即停止运转并通知公司派人处理。
请注意以上状况是当压缩机运行时，如没有运行高低压平衡仍属正常状况。
附注（四）：当故障指示灯及保护开关全部正常时，压缩机不能启动，请检查：1．温度开关是否调得太高，或损坏；2．切换开关是否损坏；3．防冻开关是否损坏；4．压力开关是否跳脱或损坏；5．压缩机过载保护器是否损坏或跳脱；6．电磁继电器线圈是否损坏及过载保护器是否损坏；7．水箱内是否液位过低；8．请检查冻水水流量开关是否损坏，以上控制开关或线路有故障即压缩机就不能运转。
五、维护与保养1．定期清洗冷凝器、蒸发器，使整机保持良好运转；2．定期清洗冷却水塔，请保持水塔散热良好，散热片表面清洁干净，并定期清洗，使机器保持良好运转的性能。
3、机组换油周期：机组连续运行10000小时后应检查一次润滑油。
机组初次运行时，建议在首次运行1000小时后更换润滑油并清洗过滤器。
检查系统是否干净，如果系统运行良好，每20000小时或者每4年更换一次润滑油。
(注：更换润滑油时应选用通过质量认证的油，不同品牌的油不能混合使用。
不同种类的制冷剂对应不同的润滑油，特别注意一些合成油与矿物油的不兼容的问题。
也可与厂家联系购买。
在进行冲注油前应确保系统的洁净度，无杂质等。
)六、故障排除方法：七、机组介绍台湾：WeinView 触摸屏西门子PLC控制比泽尔螺杆压缩机澎胀阀：丹麦丹佛斯八.产品特性1.高效节能.1 新型,高效, 德国比泽尔半封闭螺杆压缩机采用航空制造技术,加工装配和测量精度均达微米级,确保高效运行。
1.2 卸载机构装置,结构简单可靠,将内部损失减到最小。
1.3 艾柯外平衡膨胀阀,精确的控制制冷剂蒸发量,保证冷水出水温度稳定,机组在各种工况下都具有最高效率。
1.4 多压缩机,多回路设计,机组起动电流小,部分负载性能佳。
2.可靠性高2.1 德国比泽尔螺杆压缩机,采用特殊要求的重负荷,低噪声轴承,可连续工作10万小时。
2.2 采用多级压缩机,双回路结构,机组功能强。
3.先进,可靠的控制系统3.1 功能强大的控制系统,采用台湾WeinView触摸屏及西门子PLC,具有强大的安全保护控制及通信功能,可以多台机组连接,以实现机组群控。
3.2 控制系统用模块结构,安装维修方便。
3.3 基本参数用口令保护,防止不允许的操作。
3.4 故障停机时,机组故障诊断功能,使操作者得知停机原因及相应操作。
4.简化安装与维护4.1 机组主要部件采用法兰连接,安装方便。
4.2 采用截止阀,使更换过滤器时,不必重新加入制冷剂。
4.3 易拆装的冷凝器水室的端盖,清洗方便。
4.4 压缩机为半封闭可拆卸结构,现场检修和保养方便。
九、控制原理1、输入信号汇总表2、输出信号总汇3、控制功能：压缩机均衡运行在运行过程中，启动运行时间较短的模块压缩机，停止运行长模块压缩机，注：运行时间以小时为单位。
☆压缩启停限制对螺杆压缩机而言,由于机组容量大启动一次较困难,因此必须限制其启动次数. 本控制系统由于采用自适应方式,使压缩机出力与负荷最大限度的保持适应,从而降低压缩机启动次数:1)压缩机在启动时，需执行“一台压缩机能够满足负荷的不启动下一台压缩机”的加载原则,即优先启动一台压缩机至全载来适应负荷,若满足负荷将不再启动下一台压缩机,若不满足负荷,再加载启动下一台压缩机.2)压缩机在卸载时,执行“能不停,就不停”的卸载原则.即若机组出力过大,把所有运行的压缩机都卸载到50%的状态,如果还是负荷过大,再逐步停压缩机.3)压缩机最短运行时间限制.4)压缩机启动间隔限制.☆运行限制功能(可选择)运行限制功能为压缩机超时限制功能,若运行限制功能设定为“是”时,控制器将根据压缩机累计运行时间功能完成对空调机组运行时间,出厂时间的限制;即当压缩机累计运行时间到达设定值时,机组将被自动关机,此时机组被锁住.若在主界面下按“启动键”只听到“嘀”一声,开机功能无效.若解除此锁定需具有相应机限的工程师进入“制造商设定”菜单中执行“清除系统变数或修改报警设定值”.注:“可选择”为此功能可根据需要,通过面板设定的方式选择是需要此功能还是不需要此功能.☆掉电记忆功能(可选择)掉电记忆功能为当机组无人值守时控制器自动管理机组上电时的工作状况;若掉电记忆功能设定为“是”,当机组处于运行状态中断电时,控制器可自动记忆该机组断电之前的状态,当再次加电时,控制器会按照正常的启动过程自动地投入运行.若掉电记忆功能设定为“否”,此功能无效.注:掉电时间不能超过30分钟,否则控制器会查询机组预热时间设定,若有预热保护设定时,机组必须预热时间到后,才能开压缩机.☆机油预加热压缩机在工作之前必须对油加热时间进行控制.由于PLC控制器采用上电自识别模式,因而可通过预设的机油加热时间对控制器工作进行控制,达到对油加热时间的控制.此外由于PLC控制器增设定了短时间断电“机油预加热无效”功能,实现了短时间的断电,再上电时又不需要对油加热进行控制的需要.十：参数表水冷螺杆可设定参数表十一、各功能使用说明：1、开机画面图 1-12.1相应参数显示：如(图2-1)实时监测机组冷冻进/出水温度、冷却水温度及内部设定的控制温度。
机组运行状况（有故障时当前故障以闪烁字“异常！”(图2-2)着重提醒设备操作人员并伴有蜂鸣器响声。
点击闪烁字可直接查看到故障详细内容， 见下文5.故障查询）。
2 主画面2.2机组启停开关 屏幕下部为操作按钮：“启动”按钮可以运行机组，按下时为运行按钮并且有缓慢闪烁灯提示(图2-1)。
再按“停止”按钮可以停止机组，按下时为停止按钮并且有缓慢闪烁灯提示下则停止机组，此时闪烁提示灯关闭。
系统上电后触摸屏进入到开机画面如：（图1-1）。
显示机组相关信息，例如：日期、跑马灯提示语、铭牌、厂商联系方式等，按触摸屏界面任意位置方可进入到主画面。
也可按下“功能菜单”按钮直接选择需要进入的功能界面。
图 2-1图 2-22.3温度设定“温度设定”按钮按下后可以设定当前出水温度与温控动作范围（图2-3）。
点击需要修改参数的白色输入框。
有黑色的光标闪动后，便可通弹出来的小键盘来输入具体数值（图2-4）。
如果要设定温度请在数字键盘上输入一个数值后按键盘上的“Enter ”键确认，就是新的控制温度设定值，要要取消设定请按“ES ”键就可以取消新设定温度值，在设定时需要修改请按“Clr ”键清除重新设定。
查看系统状态，按下“状态”键后可查看机组系统的“输入、输出和其它参数”的工作状态，按下“状态”键后进入(输入状态)为输入（DI ）状态用“上一页”、“下一页”来翻页查看所有输入状态如（图2-5）；按下“输出”键后进入(输出状态) 为输出（DO ）状态用“上一页”、“下一页”来翻页查看所有输出状态如（图2-6）；按下“其它”键后进入(其它参数)掉电记忆功能、机组运行限时保护、机组序列号如（图2-7），“历史记录”按钮可查看以前、当前的故障报警信息（见下文 5.故障查询）可通过“功能菜单”直接选择需要进入的功能界面。
图 2-3图 2-42.4系统状态图2-5图2-6图2-72.5查看机组信息“机组信息”按钮按下后可查看相关机组信息，比如铭牌、厂家联系电话等（图1-1）。
2.6功能菜单“功能菜单”按钮按下后可查看机组内部参数或修改参数、日期，时间等（图2-8）。
图2-83．修改维修者设定值维修者设定值功能由时钟校正基本参数两个功能块组成，修改设定保护机组启停延时时间、加载延时时间、故障延时报警时间、系统时钟等参数值。
3.1时钟校正在“功能菜单”中选择“参数设定”功能，在弹出菜单中按下“时钟校正”按钮后进入修改时钟画面(图3-1)，点击需要修改的时间的白色输入框，当黑色的光标闪动后便可通过下面的小键盘来输入具体的时间。
