PVDC-高阻隔包装材料首选
书山有路勤为径；学海无涯苦作舟
PVDC:高阻隔包装材料首选
PVDC是同时对氧气和水汽具有高阻隔性的唯一塑料，在对气味阻
隔方面更有其无与伦比的优越性。
PVDC对氧气的阻隔性能相当于 LDPE的 1700倍、PP的 1000倍、
PET的 20倍、PA的 10倍(测试条件为 23℃、1atm、相对湿度 75%RH)。
PVDC对水汽的阻隔性能相当于 LLDPE的 20倍、EVOH-32的 76倍、
EVOH-44的 30倍、PA的 190倍。
PVDC对气味的阻隔性能相当于 EVOH的 1000倍、PA的 500倍、PP
及 PE的 17000倍。
PVDC对氧气的高阻隔性能不受环境湿度影响，与 EVOH、PA相比具
有明显的优势。以下为 PVDC与 EVOH-38%在不同温度、湿度下氧气透过率
的对比（PA与 PVDC、EVOH的阻隔性能不在同一数量级内，故不作对比）。
温度（℃）湿度（%RH）EVOH-38%PVDC EXP-
120650.0350.05620.0110.00820850.1120.05620.0360.008201000.660.05
620.210.008
PVDC复合膜与 EVOH多层共挤拉伸膜破坏性实验对比结果：
实验条件：温度 40℃，湿度 100%
专注下一代成长，为了孩子
高阻隔包装材料PVC_PVDC在中成药包装的应用研究

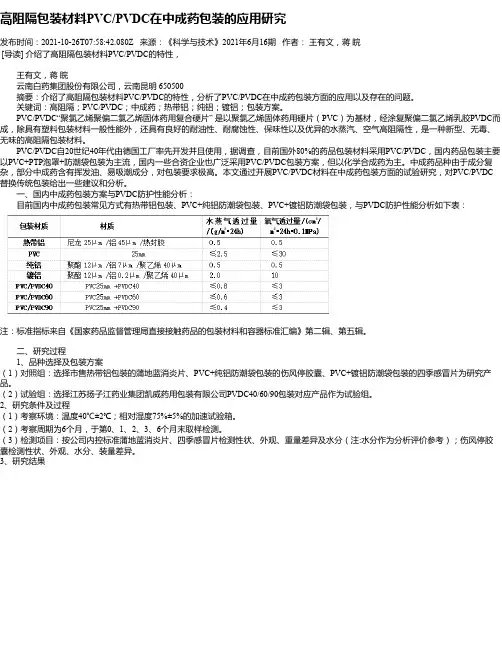

高阻隔包装材料PVC/PVDC在中成药包装的应用研究
发布时间：2021-10-26T07:58:42.080Z 来源：《科学与技术》2021年6月16期 作者： 王有文，蒋 睆
[导读] 介绍了高阻隔包装材料PVC/PVDC的特性，
王有文，蒋 睆
云南白药集团股份有限公司，云南昆明 650500
摘要：介绍了高阻隔包装材料PVC/PVDC的特性，分析了PVC/PVDC在中成药包装方面的应用以及存在的问题。
关键词：高阻隔；PVC/PVDC；中成药；热带铝；纯铝；镀铝；包装方案。
PVC/PVDC“聚氯乙烯聚偏二氯乙烯固体药用复合硬片” 是以聚氯乙烯固体药用硬片（PVC）为基材，经涂复聚偏二氯乙烯乳胶PVDC而成，除具有塑料包装材料一般性能外，还具有良好的耐油性、耐腐蚀性、保味性以及优异的水蒸汽、空气高阻隔性，是一种新型、无毒、
无味的高阻隔包装材料。
PVC/PVDC自20世纪40年代由德国工厂率先开发并且使用，据调查，目前国外80%的药品包装材料采用PVC/PVDC，国内药品包装主要以PVC+PTP泡罩+防潮袋包装为主流，国内一些合资企业也广泛采用PVC/PVDC包装方案，但以化学合成药为主。中成药品种由于成分复
杂，部分中成药含有挥发油、易吸潮成分，对包装要求极高。本文通过开展PVC/PVDC材料在中成药包装方面的试验研究，对PVC/PVDC
替换传统包装给出一些建议和分析。
一、国内中成药包装方案与PVDC防护性能分析：
目前国内中成药包装常见方式有热带铝包装、PVC+纯铝防潮袋包装、PVC+镀铝防潮袋包装，与PVDC防护性能分析如下表：
注：标准指标来自《国家药品监督管理局直接接触药品的包装材料和容器标准汇编》第二辑、第五辑。
二、研究过程
1、品种选择及包装方案（1）对照组：选择市售热带铝包装的蒲地蓝消炎片、PVC+纯铝防潮袋包装的伤风停胶囊、PVC+镀铝防潮袋包装的四季感冒片为研究产
食品软包装用透明高阻隔涂料：PVA涂料研究进展
近年来，随着消费者对环境问题（易回收、环 保、节约包装）、成本问题（包装费用不得超过整个食品总费用的 10%）以及包装物可视化需求的增高，
研究者们加大了透明、环保新材料的研发投入。水性 PVA 涂料作为一种新型环保阻隔涂料，具有成膜性好、透明、氧气阻隔性能优异等特性，且完全适应聚偏二氯乙烯（PVDC）涂布膜的涂布设备。它的应用可减轻市场整体淘汰涂布设备的压力且性价比高，使其在该高阻隔涂布膜领域的应用探索活跃起来。但PVA 也存在很多技术难关需要攻克，如 PVA分子链上存在大量亲水性的羟基（-OH）基团，它们遇水容易溶胀导致PVA耐水性差，使得涂层在高湿环境下氧气阻隔性能显著下降以及无水蒸气阻隔性能等，所以纯PVA涂料很难满足高阻隔涂料的使用要求。针对以上缺陷，目前主要有两种解决手段：一种是使用化学交联法制备改性PVA 涂料，PVA 能进行多元 醇的酯化、醚化、缩醛化等化学反应；另一种是制PVA-纳米复合涂料。为此，本文对 PVA 阻隔性能的影响因素、改性 PVA
涂料的制备技术及应用研究进行综述，以期为改性PVA涂料在高阻隔食品软包装领域的工业化生产奠定一定的理论基础。
摘要：聚乙烯醇（PVA）因其良好的透明性和成膜性以及优异的氧气和有机溶剂阻隔性，可用作透明、易回收、环境友好型食品高阻隔软包装材料。但PVA涂层对湿度敏感性差及不具有水蒸气阻隔性能限制了PVA的发展。针对这一问题，目前主要有两种解决方法：一种是PVA化学交联，即PVA能进行多元醇的酯化、醚化、缩醛化等化学反应；另一种是制备PVA-纳米复合涂料，即PVA与纳米层状材料如蒙脱土以及氧化石墨烯等复合。分别从PVA的阻隔性及其影响因素、化学交联PVA涂料以及PVA-纳米复合涂料的最新研究进展进行了综述，分析了改性PVA涂料面临的问题，展望其未来研究方向。
结论
PVA因其透明性好、对氧气和有机溶剂的优异阻隔性以及成膜性较佳，已成为替代PVDC的最佳选择之一。但PVA涂层湿度敏感性差且不具有水蒸气阻隔性能，从而制约了其发展。化学交联方法可明显改善PVA的耐水性和涂层在高湿度条件下的OTR，其涂布液制备简便，涂布适应性强，涂层透明，是目前工业生产使用最多的一种方法。但化学交联PVA无法改善水蒸气阻隔性，对于氧气和水蒸气阻隔有高要求的食品（如咖啡及高糖高油脂小吃类食品等）不能单独使用，PVA需与水气阻隔性好的薄膜（如BOPP和CPP膜复合制备成三明治结构）方可满足材料性能要求。PVA-纳米复合涂料是另一种改善方法，其中层状硅酸盐以及GO的研究已有较大进展，目前主要采用共混法制备复合涂料。通过LBL、喷涂或浸涂方式制备涂层，不仅能改善高湿度环境下的氧气阻隔性，还具有一定的水蒸气阻隔性。虽然这些纳米涂层被报道为“透明的”，但是纳米层状材料有光吸收和散射等效应，会影响涂层的透光度，且随着纳米片含量的增加，其透光率逐渐降低。
EVOH、PVDC材质及性能对比
一、材质对比
1、乙烯乙烯醇共聚物 (EVOH)
乙烯和乙烯醇的共聚物(Ethylene-Vinyl Alcohol Copolymer)，简称EVOH。由于EVOH中含有大量羟基，使得EVOH中存在极强的分子间作用力(氢键)，同时诱导EVOH结晶。强的分子间作用力和结晶使得EVOH的聚合物链段堆砌更加紧密，从而使得EVOH具有良好的阻隔性能。乙烯-乙烯醇的共聚物性质强烈地依赖于共聚物单体的相对浓度，如果乙烯的成分增加，乙烯-乙烯醇共聚物的性能就趋近于聚乙烯，如果乙烯醇的成分增加，乙烯-乙烯醇共聚物的性能就趋近于聚乙烯醇的性能。
乙烯-乙烯醇的共聚物最突出的性能就是能够对O2、CO2或N2等气体的高阻隔性能，使其在包装中能充分提高保香和保质作用。EVOH树脂没有毒性，与PVCD相比，EVOH易于热成型加工，且不会放出有害健康的气体，具有良好的熔融稳定性;易于回收加工，不造成环境污染，因此EVOH树脂在绿色包装领域得到了广泛应用。
2、聚偏二氯乙烯 (PVDC)
聚偏二氯乙烯(Polyvinylidene chloride，简称PVDC)是偏氯乙烯(VCD)的均聚物。由于PVDC的分子结构对称，具有很强的分子间作用力，导致其链段堆砌紧密，同时强的分子间作用里可诱导PVDC结晶，其结晶度一般在50%~80%之间。因为聚合物结晶不可渗透。当小分子在半结晶聚合物中扩散时必须绕开结晶部分从而导致扩散路径延长，降低小分子在PVDC中的扩散速率。因此，高结晶度和高密度决定了PVDC共聚物对水蒸汽及其它气体的高阻隔性。而且PVDC具有保鲜性、保香性、防腐性、耐热性等优良性能。PVDC薄膜已广泛用作食品、医药、轻工业和军火工业领域的包装材料。
PVDC树脂可以单独或共挤出吹塑成膜，或以乳胶的形式用于涂布其他塑料薄膜，作为阻隔层增加其他塑料薄膜的阻隔性能。
PVDC在加工中易于放出有害健康的气体，目前美国和德国规定，在空气中扩散的偏氯乙烯单体的浓度不得超过10-5(φ)，塑料中单体含量不得大于10-6(φ)，这种要求非常高，因此，欧美各国PVDC的生产规模不断下降。
PVDC产品信息
药用 PVC/PVDC 复合硬片
药用聚氯乙烯/聚偏二氯乙烯涂复片是20世纪40年代由德国工厂率先研发实施民用化，在实际应用过程中，由于PVDC具有良好的阻隔性，对包装内的药品起到了非常好的防潮效果。
PVDC 这种材料本身是乳胶性状，在固化后具有相当大的脆性，在涂覆过程中和后处理时最关键的技术点就是将其脆性降低，使其在室温环境下就能正常使用，而以前技术能力不强时这一点是无法做到的，这也是PVDC复合材料的的技术难点之一。
国内，由我厂技术人员于80年代在参考国外同行的经验的基础上，首先在国内试制成功，主要以药用 PVC 硬片为基材，经多次涂覆 聚偏二氯乙烯乳胶（ 德国巴斯夫原装进口）而成。产品生产过程中温度、涂覆量、涂覆次数等重要工艺都经严格考量，使最终产品达到了非常优异的程度，超过了国外同类产品的质量标准。具有较普通PVC 高出近 15 倍的阻隔率，并且还具有一定的刚性、柔韧性。适用于普通 泡罩铝塑包装机，适用参数和方法都和普通PVC硬片一样，没有任何变化。
越南属于热带雨林气候，空气湿热，药品在使用普通的PVC材料包装后最多3个月就会受潮变质。目前有些厂家采用冷成形铝或者热带铝，这种材料除了视觉感受高档外，对于产品保质期的提升效果并不明显。并且会导致成本大幅增加，包装设备也需要更换。热带铝类包装一旦打开使用后，整板药品必须尽快用完，否则就会整体受潮变质。使用铝塑软膜套袋形式的包装也会带来类似的问题。而如果采用PVC/PVDC复合硬片，则不需要更换包装设备，使用参数和使用方法和PVC完全一致。其对于水蒸气、氧气的阻隔性能达到PVC的15倍，能保证药品真正达到有效期2年以上。整板药品一旦个别使用后，其他相邻的药品不受影响。在欧美等国家被誉为“真正的个性化包装”。
一、产品特点：
1、产品厚度均匀、清晰透亮;
2、晶点少，无杂质;
3、涂层均匀，无明显胶结或流延纹;
高阻隔食品包装材料浅谈(2021整理)
本文为网上收集整理，如需要该文档得朋友，欢迎下载使用
精品文档，word文档 PET 之高阻隔性浅谈
曾凯
高分子科学与工程学院2007级加工三班
摘要：聚对苯二甲酸乙二醇酷(PET)是一种线性的热塑性高聚物，俗称涤纶，最早是1948年由英国ICI公司和美国杜邦公司开发生产，开始主要用于纤维工业生产。随着有关聚酯生产工艺、成型加工技术等方面研究的不断深入，聚酷产能的不断扩大，聚酯产品的应用领域也在不断拓宽。在包装领域，聚酷树脂是近二十多年来塑料包装制品中最具有开展潜力的，也是增长速度最快的品种。由于其与常用的塑料相比在强度、透光性、可印刷性、可回收性、阻隔性、耐热性、等方面有显著提高, PET被用于制造包装容器，并很快被食品、饮料包装业所接受，目前已成为碳酸类饮料的主要包装容器之一。但是由于啤酒是一种对氧气十分敏感的饮料，很容易因氧气的进入和二氧化碳溢出而影响口味。这就要求包装材料对氧气和二氧化碳气体有足够的阻隔性。
关键词：PET 高阻隔 啤酒瓶
第一章 绪论
包装的主要功能是保护商品，使之便于使用和保存。而对于食品来说，由于其与人们的身体健康息息相关，因此，为防止食品污染变质，不仅要求食品包装外形美观宜人，方便实用，更重的是保证质量，确保食品平安。因此，现代包装除了作为产品的容器，有合理的尺寸、形状、方便使用外，作为产品平安的第一道防线，还需要提供必要的阻隔性和整体密封性，以满足保质期要求的物理强度，并经受运输过程可能面临的任何情况。包装材料的阻隔性，狭义来讲，包括氧气阻隔性和水蒸气阻隔性。氧气阻隔性对于食品特别是含有脂肪、蛋白质的食品保质期起到关键作用，这是因为食品中的脂肪等成分在氧气存在条件下容易发生氧化、变质，所以像油脂含量高的食物如食用油、零食、肉类、月饼等必须采用有一定氧气阻隔性的包装材料，才能保证保质期内食品不发生变质，因此，食品包装材料氧气透过性的降低有非常重要的意义。
啤酒作为群众喜爱的饮品之一，在全球的消费量十分巨大，其包装材料的需求量也相当可观，市场前景广阔。目前用于包装啤酒的材料主要是玻璃瓶，铝制易拉罐，木质啤酒桶和少量的聚对苯二甲酸乙二醇酷(PET)塑料啤酒瓶。根据?中国酿酒工业年鉴一2002?的统计，玻璃瓶包装占居了92.2%的份额。传统的玻璃啤酒瓶虽然具有阻隔性好、刚性大、耐压力高、透明度好及制造本钱低廉等许多优点，但是生产能耗大、易破碎、质重、运输和储存费用高，存在爆瓶等平安隐患。因此开发性能更优的啤酒包装材料以替代传统的玻璃瓶成为国内外研究的热点。
pvdc涂布软包装工艺
PVDC（聚偏二氯乙烯）涂布软包装工艺是一种先进的包装技术，它在食品、医药和其他许多行业中得到广泛应用。PVDC以其优异的阻隔性能、热封性和化学稳定性而著称，为产品提供了卓越的保鲜、防潮、防氧和防味渗透等保护效果。以下将详细介绍PVDC涂布软包装工艺的特点、应用及生产流程。
一、PVDC涂布软包装的特点
1. 阻隔性能优越：PVDC涂层具有极高的阻隔性能，可以有效防止氧气、水分、气味等物质的渗透，从而延长产品的保质期。
2. 热封性良好：PVDC涂层与常用的塑料基材如PET、PE等具有良好的热封性，便于加工成各种形状的包装。
3. 化学稳定性高：PVDC涂层对酸、碱、盐等化学物质具有较好的稳定性，适用于各种复杂环境。
4. 安全性：PVDC涂层符合食品安全标准，无毒无味，不会对产品造成污染。
二、PVDC涂布软包装的应用
PVDC涂布软包装广泛应用于食品、医药、化妆品、农药等行业。在食品行业中，PVDC涂布软包装主要用于肉制品、乳制品、烘焙食品、海鲜等需要长时间保鲜和防潮的产品。在医药行业，PVDC涂布软包装可用于药品、医疗器械等产品的无菌包装。在化妆品行业，PVDC涂布软包装为高端化妆品提供了优雅的外观和有效的保护。
三、PVDC涂布软包装的生产流程
1. 基材准备：选择适当的塑料基材，如PET、PE等，进行清洁和处理，以提高涂层的附着力。
2. 涂布：将PVDC树脂溶解在有机溶剂中，形成一定浓度的涂布液。然后通过刮刀、滚筒或喷涂等方式将涂布液均匀地涂布在基材表面。
3. 干燥：将涂布后的基材通过热风或红外线等干燥方式，使涂层中的溶剂挥发，形成连续的PVDC薄膜。
4. 复合：根据需要，可以将PVDC涂层与其他塑料薄膜进行复合，形成多层结构的软包装材料。复合过程通常采用挤出复合或干式复合等工艺。
5. 熟化：复合后的材料需要在一定的温度和时间下进行熟化，以提高各层之间的粘合强度和整体性能。
6. 分切：将熟化后的材料按照规定的尺寸进行分切，得到所需宽度的软包装卷材。
pvdc热分解产物
pvdc热分解产物
聚偏二氯乙烯（PVDC）是一种常用的高阻隔性塑料，广泛应用于食品包装、医疗器械等领域。然而，当PVDC受到高温或紫外线等能量源的作用时，会发生热分解反应，产生一系列有害的气体和固体残留物。
PVDC的热分解主要发生在其分子链中的C-H键和C-Cl键上。在高温下，这些化学键会断裂，形成一系列的小分子化合物，如氢氯酸（HCl）、甲烷（CH4）、乙烯（C2H4）、乙烷（C2H6）等。这些小分子化合物在空气中扩散，对人体健康和环境造成潜在威胁。
此外，PVDC的热分解还会产生一些固体残留物，如炭黑、氯化钠等。这些残留物可能会附着在包装材料的表面，影响包装材料的透明度和美观度。同时，这些残留物也可能会被误食，对人体健康造成危害。
为了减少PVDC的热分解产物对环境和人体健康的影响，研究人员正在开发新型的PVDC替代材料。这些新材料具有较高的阻隔性能和较低的热分解温度，可以减少热分解产物的产生。此外，还有一些研究致力于改进PVDC的回收利用技术，以降低其对环境的影响。
耐水改性聚乙烯醇涂布膜_一种良好的包装材料
第1页 共2页 中国食品报/2009年/12月/28日/第006版 包装・机械 耐水改性聚乙烯醇涂布膜:一种良好的包装材料 本报记者 梁庆华 邱德生 包装材料对食品的质量保障具有十分重要的作用。中国航天科工集团8511研究所的胡焱清等研究人员认为，耐水改性聚乙烯醇涂布膜是一种绿色高阻隔包装材料，在食品工业中具有良好的应用前景。 性价比合理的包材是发展趋势 据胡焱清介绍，目前，市场上的高阻隔包装材料主要有聚偏二氯乙烯(PVDC)、乙烯-乙烯醇共聚物(EVOH)和聚乙烯醇(PVA)。随着包装功能的增加及环保意识的提高，产品成本的性价比也越显重要。而PVDC含氯离子，在加工和垃圾处理的过程中有氯化氢气体产生，会污染空气和被包装物品，欧美等地已开始限制甚至停止使用；EVOH的耐水性至今没有解决，且价格居高不下。性价比更为合理、可替代PVDC和EVOH的耐水改性PVA涂布膜是极具发展前景的包装材料。 首先，耐水改性PVA涂布膜属科技含量高、附加值高的产品，无论是原料的选择，还是加工和消费过程，都没有或不释放有毒有害物质，属环境友好型产品，有利于环保和实现绿色消费。 其次，我国包装行业对PVA高阻隔膜的用量将不断加大，而国内高阻隔包装材料在软包装材料总量中所占比例不超过10%，远低于日美的40%，因此，市场潜在的需求量仍有巨大的上升空间。 再次，耐水改性PVA主要成分是PVA树脂和水，原材料在国内市场上均可买到。该产品无论在性能还是在价格上，都比当前的EVOH共挤膜和PVDC涂布膜具有优势，是PVDC涂布膜的理想替代品。 总之，耐水改性PVA高阻隔涂布膜是一种绿色环保、氧气阻隔性能好、性价比高的包装材料，该产品符合国家产业政策的发展方向，前景乐观。 市场上改性PVA涂布膜存在的问题 目前，市场上的改性PVA涂布膜存在不耐水、不透明、胶液稳定性差等问题。 1.不耐水。很多涂布PVDC的厂家对市场上的改性PVA不接受，并不是他们对改性PVA不感兴趣，而是许多改性PVA产品的耐水性能达不到使用要求。据调研，市场上确实有这样的产品，该类产品所谓的改性，只是用改性剂将聚乙烯醇的少数羟基进行了交联封闭，大部分的羟基还裸露在外面，而这些裸露的羟基具有很强的亲水性，宏观上表现为PVA涂布层不耐水。 2.颜色不透明。目前，市场上的改性PVA胶液为黄色，不透明，涂布后的基材卷径端面也呈明显黄色，且随着时间的延长，颜色由黄变为红褐色。作为包装材料，这种产品会严重影响被包装物的自然外观。 3.胶液稳定性差。中国航天科工集团8511研究所通过对PVA涂布膜生产厂家的了解，发现市场上现有的改性PVA胶液受温度、时间和pH值的影响很大，主要表现为温度越低、时间越久、pH值越小时，改性PVA胶液越容易凝胶。 耐水改性PVA涂布膜具有良好的性价比 在包装基材上涂布PVA，比涂布PVDC具有性能和价格方面的优势。 1.性能优势。中国航天科工集团8511研究所研制成功的耐水改性聚乙烯醇(PVA)高阻隔膜是采用改性后的聚乙烯醇水溶液经涂布、干燥而成。由于采用化学改性剂封闭了聚乙烯醇亲水性的羟基，因此，该产品具有良好的阻氧性能、耐水性能，涂层在有水或高湿条件下不会产生返粘、溶胀现象，经涂布后的具有热封性的基材可作为高阻隔性的包装材料直接使用，且涂层具有良好
高阻隔食品包装袋的技术指标
高阻隔食品包装袋的技术指标
食品包装材料的要求
用于食品包装的材料必须要有较高的阻隔性、较高的耐温性、优良的机械性与化学稳定性。所谓阻隔性能主要是阻氧性、阻湿性、阻油性与阻异味性。例如对于油脂食品必须具有高阻氧气性和阻油性；对于干燥食品要求高阻湿性；芳香食品要求高阻异味性。
根据其氧气和水分渗透率及透气率，阻隔性包装材料(树脂)应具有以下特性：
(1) 透氧率
在大气压力下连续24h内，透氧率(OTR)低于2ml／mil厚度／100平方英寸的树脂。
许多传统型树脂的透氧率为5，而大多数新型树脂则≤1。例如标准金属化PET薄膜的透氧率不超过0.3；透氧率＜0.1的材料列为高阻隔性材料，例如PVDC和EVOH。其它材料则列为中等阻隔性材料。
(2) 透湿气 (水蒸气) 率
透湿气率＞0.1的薄膜列为超低阻隔性薄膜，透湿气率0.06～0.1的薄膜为低阻隔性薄膜，0.03～0.06的薄膜为中等阻隔性薄膜，≤0.03的薄膜列为高阻隔性薄膜。
透湿气率的测定一般在100℃温度和90％相对湿度下进行。
目前市场上已经出现了多功能复合膜，这些多功能复合膜必须符合以下技术要求：
（1）要有优异的阻隔氧气的能力，以防止脂肪和蛋白质氧化变质 ；
（2）优异的阻隔水蒸气能力，以防止因水汽的进入或引起食物口味的变化；
（3）要有优异的阻隔香气的能力，以防止异味进入或香味的挥发，保证食品原质原味；
（4）要有良好的热封性能，以满足密闭保存的需要；
（5）要具有一定的耐热性，以满足杀菌的要求，避免微生物破坏食物；
（6）要有良好的印刷性，以满足装潢美观需要；
（7）要有较强的力学性能，以保护食品，满足搬运和运输的需要； （8）其他食品标准的要求。
2.2高阻隔性材料
现在国内常用的高阻隔性材料有铝箔、聚乙烯醇(PVA)、乙烯—乙烯醇共聚物(EVOH)、偏氯乙烯共聚物(PVDC)、聚萘二甲酸乙二醇酯(PEN)、特殊尼龙(MXD2)、尼龙(PA)、聚对苯二甲酸乙二醇酯(PET)等 。阻隔材料可以作为夹层薄膜与其他材料复合构成复合材料，也可作为涂层涂覆于其他材料上使用。这些材料可以作为阻透性薄膜的阻隔性材料。
PVDC研究报告
PVDC研究报告
PVDC是聚氯乙烯(Polyvinylidene chloride)的缩写，是一种热塑性树脂，具有良好的物理和化学性质，被广泛应用于包装和涂料行业。下面是一份关于PVDC的研究报告，共1200字以上。
PVDC是一种高性能的聚合物材料，其主要特点是具有优异的氧气阻隔性能、水蒸气阻隔性能、防油性和耐酸碱性。这些优点使得PVDC在食品包装领域有着广泛的应用。PVDC包装材料能有效地延长食品的保鲜期，保护食品的质量和口感。
PVDC在涂料行业也有着重要的应用。它具有优异的耐化学品性能和耐候性，能够保护涂层在恶劣环境下的稳定性。此外，PVDC涂料还具有良好的抗刮伤性和耐磨性，使得涂料表面具有较高的强度和耐久性。
PVDC的生产工艺主要包括乳液聚合法和溶液聚合法两种。乳液聚合法是将氯乙烯和氢氯酸同时加入水中，通过调节温度和pH值，将氢氯酸转化为乳液聚合物。而溶液聚合法是将氯乙烯溶于溶剂中，加入引发剂通过聚合反应得到聚合物。
在应用中，PVDC材料需要注意防止高温、高湿和阳光直射。高温可能导致PVDC材料熔融变形，从而降低其物理性能和气体阻隔性能。高湿环境会导致PVDC材料吸水膨胀，从而影响其物理和化学性能。阳光直射会使得PVDC材料老化，使其抗拉强度和透明度降低。
在未来，PVDC的研究和应用具有较大的发展潜力。随着人们对食品安全和环境保护的关注增加，对高性能包装材料的需求也在增加。PVDC作为一种优秀的包装材料，在满足食品安全和环保要求的同时，还能提供优异的物理性能和化学性能，可望在包装行业得到广泛应用。 此外，PVDC在涂料行业的应用也将继续扩大。随着人们对建筑涂料和汽车涂料的要求不断提高，对涂料性能的要求也越来越高。PVDC涂料以其优异的抗化学品性能和耐候性能而备受青睐，未来将有更多的领域向PVDC涂料转移。
综上所述，PVDC是一种具有优异性能的热塑性树脂，在包装和涂料行业具有广泛应用前景。随着人们对食品安全和环保要求的提高，对高性能包装材料和涂料的需求也将不断增加，为PVDC的发展提供了良好的机遇。未来，PVDC的研究和应用将会在更多领域取得突破，为人类的生活和工业发展带来更多福祉。
