镀层附着力作业指导书
附着力试验作业指导书
版 本： 0 3 版
受控状态： 受 控
持有部门：
生效日期： 2012-10-15
发布
7页
页 次生效日期
评估分数
1086420
附着力试验作业指导书
损 伤 的 情
切伤之交点与正方形的每一格均无剥离
切伤之交点有少许剥离，剥离之处面积占全正方形面积之5%以切伤之两侧面与交点有剥离现象，剥离之处面积占全正方形面切伤之剥离宽度大，剥离之处面积占全正方形面积之15%-35%含切伤之剥离宽度比4点大，剥离之处面积占全正方形面积之35%剥离之处面积占正方形面积之65%以上
6.4.4 评分示图如下：
7.0 表格及附件
7.7 百格刀试验记录表7.8 百格刀试验报告
7.1 热震试验记录表7.2 镀层附着力热震实验报告7.3 镀层锉刀试验记录表7.4 镀层锉刀试验报告7.5 钢丝轮试验记录表7.6 钢丝轮试验报告
文件编号：指导书
实施
内部文件
样品平面。
共7页 共7页 况
之5%以内
方形面积之5%-15%含
-35%含
之35%-65%含。
电镀作业指导书
电镀作业指导书一、引言电镀作业是一种常见的表面处理工艺，用于给金属制品赋予美观的外观，提高其耐腐蚀性和耐磨性。
本指导书旨在提供一份详细的电镀作业指导，以确保操作人员能够正确、安全地进行电镀作业。
二、作业环境准备1.作业场所应保持通风良好，确保有足够的新鲜空气流通，以防止有害气体积聚。
2.作业场所应保持整洁，杂物应及时清理，以减少意外事故的发生。
3.作业人员应穿戴符合安全要求的防护服装和个人防护装备，如防护眼镜、手套、防护鞋等。
三、设备准备1.确保电镀槽的清洁和正常运行。
检查电镀槽的液位、温度和PH值是否符合要求。
2.检查电镀设备的电源和电线是否正常工作，确保接地良好，以防止电击事故的发生。
3.检查电镀设备的防护措施是否完善，如是否安装了漏电保护器、过载保护器等。
四、化学药品使用1.在使用化学药品前，操作人员应详细了解其性质和用途，并严格按照操作规程进行操作。
2.使用化学药品时应佩戴适当的个人防护装备，避免直接接触皮肤和呼吸道。
3.使用化学药品时应注意药品的储存和处理，避免与其他物质发生不良反应。
五、操作步骤1.将待电镀的金属制品进行表面处理，如去油、除锈等，以确保电镀层的附着力。
2.将金属制品放入电镀槽中，确保其与阳极（电镀材料）的接触良好。
3.根据电镀工艺要求，调整电镀槽的温度、电流密度等参数，以获得所需的电镀层厚度和质量。
4.根据电镀工艺要求，控制电镀时间，以确保金属制品表面均匀镀上一层致密的电镀层。
5.电镀完成后，将金属制品取出，进行清洗和干燥，以去除残留的电镀液和水分。
6.对电镀层进行检查，确保其质量符合要求。
如有不良现象，应及时进行修复或者重新电镀。
六、安全注意事项1.操作人员应接受相关的安全培训，了解电镀作业的安全要求和操作规程。
2.操作人员在进行电镀作业时应保持专注，避免分心和疲劳操作，以防止意外事故的发生。
3.如发现电镀设备浮现故障或者异常情况，应即将住手作业，并及时报告维修人员进行处理。
电镀检验作业指导书
电镀检验作业指导书一、引言电镀是一种常用的表面处理工艺，用于增加金属制品的耐腐蚀性、装饰性和导电性。
为了确保电镀质量符合要求，需要进行电镀检验。
本作业指导书旨在提供电镀检验的详细步骤和标准，以确保电镀产品的质量。
二、检验设备和工具1. 显微镜：用于观察电镀层的均匀性、附着力和表面缺陷。
2. 电子天平：用于测量电镀层的厚度。
3. 电阻计：用于测量电镀层的电阻值。
4. 酸碱度试纸：用于检测电镀液的酸碱度。
5. 金属硬度计：用于测量电镀层的硬度。
6. 光谱仪：用于分析电镀层的成分。
三、检验步骤1. 外观检验a. 使用显微镜观察电镀层的均匀性和表面缺陷，如气泡、裂纹、麻点等。
b. 检查电镀层与基材的附着力，用刀片轻轻刮擦电镀层，观察是否有剥离现象。
2. 厚度检验a. 使用电子天平测量电镀层的厚度，取多个位置进行测量，计算平均值。
b. 根据产品要求和标准，判断电镀层的厚度是否符合要求。
3. 电阻检验a. 使用电阻计测量电镀层的电阻值，取多个位置进行测量，计算平均值。
b. 根据产品要求和标准，判断电镀层的电阻值是否符合要求。
4. 酸碱度检验a. 使用酸碱度试纸测量电镀液的酸碱度，确保电镀液的酸碱度在合适的范围内。
b. 根据产品要求和标准，判断电镀液的酸碱度是否符合要求。
5. 硬度检验a. 使用金属硬度计测量电镀层的硬度，取多个位置进行测量，计算平均值。
b. 根据产品要求和标准，判断电镀层的硬度是否符合要求。
6. 成分分析a. 使用光谱仪对电镀层的成分进行分析，检测是否存在杂质或成分偏差。
b. 根据产品要求和标准，判断电镀层的成分是否符合要求。
四、检验标准根据不同的电镀产品和要求，检验标准可能有所不同。
在进行电镀检验时，应根据相关标准进行判断，如国家标准、行业标准或客户要求的标准。
在检验过程中，应严格按照标准的要求进行操作，确保检验结果的准确性和可靠性。
五、检验记录和报告在进行电镀检验时，应及时记录检验结果和相关数据。

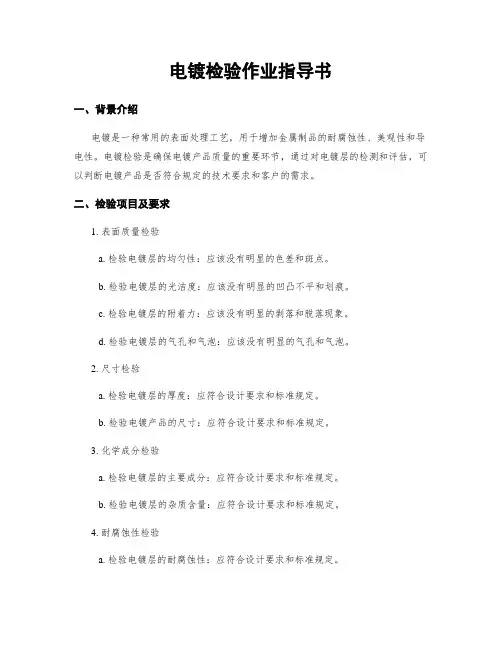

电镀检验作业指导书
电镀检验作业指导书一、背景介绍电镀是一种常用的表面处理工艺，用于增加金属制品的耐腐蚀性、美观性和导电性。
电镀检验是确保电镀产品质量的重要环节，通过对电镀层的检测和评估，可以判断电镀产品是否符合规定的技术要求和客户的需求。
二、检验项目及要求1. 表面质量检验a. 检验电镀层的均匀性：应该没有明显的色差和斑点。
b. 检验电镀层的光洁度：应该没有明显的凹凸不平和划痕。
c. 检验电镀层的附着力：应该没有明显的剥落和脱落现象。
d. 检验电镀层的气孔和气泡：应该没有明显的气孔和气泡。
2. 尺寸检验a. 检验电镀层的厚度：应符合设计要求和标准规定。
b. 检验电镀产品的尺寸：应符合设计要求和标准规定。
3. 化学成分检验a. 检验电镀层的主要成分：应符合设计要求和标准规定。
b. 检验电镀层的杂质含量：应符合设计要求和标准规定。
4. 耐腐蚀性检验a. 检验电镀层的耐腐蚀性：应符合设计要求和标准规定。
b. 检验电镀层在不同环境条件下的耐腐蚀性：应符合设计要求和标准规定。
三、检验方法及步骤1. 表面质量检验方法a. 目测检查：使用肉眼观察电镀层的均匀性、光洁度、附着力、气孔和气泡。
b. 触摸检查：用手触摸电镀层的光滑度和凹凸不平情况。
2. 尺寸检验方法a. 仪器检测：使用电子测量仪器测量电镀层的厚度和电镀产品的尺寸。
3. 化学成分检验方法a. 化学分析：使用化学分析方法分析电镀层的主要成分和杂质含量。
4. 耐腐蚀性检验方法a. 盐雾试验：将电镀产品放入盐雾试验箱中，在规定的时间内进行耐腐蚀性测试。
b. 湿热试验：将电镀产品放入湿热试验箱中，在规定的温度和湿度条件下进行耐腐蚀性测试。
四、检验记录和报告1. 检验记录a. 记录检验项目、方法、步骤和结果。
b. 记录检验过程中的异常情况和处理措施。
2. 检验报告a. 报告应包括检验项目、方法、步骤、结果和评价。
b. 报告应具备可追溯性，包括检验人员、检验日期和检验设备等信息。
电镀作业指导书
电镀作业指导书一、背景介绍电镀是一种常用的金属表面处理技术，通过在金属表面镀上一层金属薄膜，可以改善金属的外观、耐腐蚀性和机械性能。
为了确保电镀作业的质量和安全，制定一份电镀作业指导书是必要的。
二、作业环境要求1. 作业场所应保持干燥、通风良好，温度控制在20-25摄氏度。
2. 作业场所应设有紧急停电开关和灭火器等安全设备。
3. 作业人员应配备个人防护设备，包括防护眼镜、防护手套和防护服等。
三、作业流程1. 准备工作：a. 检查电镀设备和工具的完好性，确保无损坏和漏电等安全隐患。
b. 准备所需的电镀溶液和电极材料，并按照比例混合。
c. 清洗待电镀的金属物件，去除表面的油污和杂质。
2. 电镀操作：a. 将清洗干净的金属物件悬挂在电极上，确保与电极接触良好。
b. 将电极浸入电镀溶液中，调整电镀时间和电流强度。
c. 开始电镀过程，控制电流强度和电镀时间，以获得所需的镀层厚度。
d. 定期检查电镀过程中的电流和电压，确保稳定运行。
3. 后处理：a. 将电镀完成的金属物件取出，进行清洗和烘干。
b. 检查镀层的质量和均匀性，如有问题及时进行修复或者重新电镀。
c. 对电镀设备进行清洁和维护，确保下次使用时的正常运行。
四、安全注意事项1. 严禁在电镀作业过程中吸烟或者使用明火。
2. 电镀溶液具有腐蚀性，操作人员应佩戴防护手套和防护眼镜，避免溅洒。
3. 严禁将金属物件与电极接触不良，以免引起电流过大或者火灾事故。
4. 在电镀作业过程中，如发现异常情况或者设备故障，应即将住手作业并报告相关负责人。
五、质量控制1. 每批电镀完成的金属物件应进行质量检验，包括外观、厚度和附着力等指标。
2. 检验过程中应使用合适的仪器和设备，确保结果的准确性和可靠性。
3. 如发现质量不合格的产品，应及时进行整改或者重新电镀。
六、作业记录和报告1. 每次电镀作业应做好详细的作业记录，包括作业日期、时间、电流强度和电镀时间等。
2. 每批电镀完成的金属物件应做好相应的质量报告，包括检验结果和质量评估。
附着力作业指导书
一：百格测试
用锋利刀片（刀锋角度为15°～30°）在测试样本表面划10×10个1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用粘附力350～400g/cm2的胶带（3M600号胶纸或等同）牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同测试；
结果判定：要求附着力≥4B时为合格。
5B－划线边缘光滑，在划线的边缘及交叉点处均无油漆脱落；
4B－在划线的交叉点处有小片的油漆脱落，且脱落总面积小于5％；
3B－在划线的边缘及交叉点处有小片的油漆脱落，且脱落总面积在5％～15％之间；
2B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在15％～35％之间；
1B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在35％～65％之间；
0B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。
电镀检验作业指导书
电镀检验作业指导书引言概述：电镀检验是一种重要的工艺环节，用于确保电镀产品的质量和性能。
本文将详细介绍电镀检验的作业指导书，包括检验的步骤、方法和注意事项。
一、检验前准备1.1 清洁工作区域：确保检验区域干净整洁，避免灰尘和杂质对检验结果的影响。
1.2 准备检验仪器：根据不同的检验要求，准备相应的仪器和设备，如显微镜、测厚仪等。
1.3 校准仪器：在开始检验之前，对仪器进行校准，确保准确度和可靠性。
二、外观检验2.1 表面平整度检验：使用显微镜检查电镀产品表面的平整度，观察是否有凹凸不平或者明显的瑕疵。
2.2 涂层均匀性检验：通过目测或者显微镜观察电镀产品表面涂层的均匀性，检查是否有明显的色差或者斑点。
2.3 检查表面缺陷：使用显微镜或者放大镜子细观察电镀产品表面是否有气泡、裂纹、划痕等缺陷。
三、厚度检验3.1 选择合适的测厚仪：根据电镀层的厚度范围选择合适的测厚仪器，确保测量结果的准确性。
3.2 测量点的选择：根据产品的特点和要求，在电镀产品表面选择代表性的测量点，避免测量误差。
3.3 进行测量：将测厚仪放置在选定的测量点上，按照仪器的使用方法进行测量，记录测量结果。
四、附着力检验4.1 准备粘接试样：根据标准要求，准备粘接试样，将其固定在检验台上。
4.2 进行拉力测试：使用拉力试验机对粘接试样进行拉力测试，记录其破坏力。
4.3 评估附着力：根据标准要求，根据拉力测试的结果评估电镀层的附着力，判断其是否符合要求。
五、其他检验5.1 耐腐蚀性检验：将电镀产品暴露在特定的腐蚀介质中，观察其是否浮现腐蚀现象，评估其耐腐蚀性能。
5.2 硬度检验：使用硬度计对电镀层进行硬度测试，评估其硬度是否符合要求。
5.3 化学成份检验：使用化学分析仪器对电镀层的化学成份进行分析，确保其符合标准要求。
总结：电镀检验作业指导书涵盖了电镀检验的各个方面，包括外观检验、厚度检验、附着力检验和其他检验。
通过遵循这些指导，可以确保电镀产品的质量和性能符合要求，提高产品的可靠性和耐用性。
附着力测试作业指导书
附着力测试作业指导书
一目的
规范产品附着力测试的操作行为，对附着力测试作业的操作标准化，规范化。
二范围
适用于导电布附着力的测试作业。
三职责
操作人员严格按此指导书进行工作，各班组长监督。
四内容
1测试环境：将测试室温度控制在23℃±5℃，湿度45%-65%RH。
2器具：
2.13M5号测试胶带；
2.2手动压轮，宽45mm\直径85mm,净重2kg的金属，外层部覆盖一层约6mm厚的橡胶。
3操作程序
3.1取样：在每卷导电布的头尾各取一块整幅宽长为350mm的成品布，做测试样品；
3.2将取好的测试样平铺在工作台上，在测试样品的正反两面各贴纵横两条3M测试胶带
（长200mm*宽20mm)；
3.3用2KG重的手动压轮滚压胶带，沿胶带长度方向，来回滚压10次（自然重力滚压）；
3.4压完后手动以≥135º角瞬间将胶带快速撕下；
3.5将撕下的胶带粘贴在白纸上，观察测试胶带上是否附有金属粉等残留物；
3.6对照附着力判定标准样板判定附着力等级。
附实样照片。
电镀与表面处理作业指导书
电镀与表面处理作业指导书第1章电镀与表面处理基础 (3)1.1 电镀原理概述 (3)1.2 表面处理的目的与意义 (4)1.3 电镀与表面处理技术的发展与应用 (4)第2章电镀前的预处理 (5)2.1 表面清洗 (5)2.1.1 目的 (5)2.1.2 方法 (5)2.1.3 工艺流程 (5)2.2 表面整平 (5)2.2.1 目的 (5)2.2.2 方法 (5)2.2.3 工艺流程 (5)2.3 表面活化和抛光 (6)2.3.1 目的 (6)2.3.2 方法 (6)2.3.3 工艺流程 (6)第3章常见金属电镀工艺 (6)3.1 镀锌 (6)3.1.1 工艺概述 (6)3.1.2 工艺流程 (6)3.1.3 工艺参数 (6)3.2 镀铜 (6)3.2.1 工艺概述 (6)3.2.2 工艺流程 (7)3.2.3 工艺参数 (7)3.3 镀镍 (7)3.3.1 工艺概述 (7)3.3.2 工艺流程 (7)3.3.3 工艺参数 (7)3.4 镀铬 (7)3.4.1 工艺概述 (7)3.4.2 工艺流程 (7)3.4.3 工艺参数 (8)第4章特殊电镀工艺 (8)4.1 金合金电镀 (8)4.1.1 概述 (8)4.1.2 工艺流程 (8)4.1.3 注意事项 (8)4.2 钛电镀 (8)4.2.1 概述 (8)4.2.2 工艺流程 (8)4.2.3 注意事项 (9)4.3 铑电镀 (9)4.3.1 概述 (9)4.3.2 工艺流程 (9)4.3.3 注意事项 (9)4.4 稀土电镀 (9)4.4.1 概述 (9)4.4.2 工艺流程 (9)4.4.3 注意事项 (9)第5章表面处理技术 (10)5.1 化学转化膜 (10)5.1.1 概述 (10)5.1.2 化学转化膜的类型 (10)5.1.3 化学转化膜制备工艺 (10)5.2 阳极氧化 (10)5.2.1 概述 (10)5.2.2 阳极氧化膜的类型 (10)5.2.3 阳极氧化工艺 (10)5.3 喷涂与喷漆 (11)5.3.1 概述 (11)5.3.2 喷涂与喷漆的类型 (11)5.3.3 喷涂与喷漆工艺 (11)5.4 粘接与密封 (11)5.4.1 概述 (11)5.4.2 粘接与密封的类型 (11)5.4.3 粘接与密封工艺 (11)第6章电镀与表面处理质量控制 (12)6.1 电镀与表面处理质量控制指标 (12)6.1.1 外观质量 (12)6.1.2 结合力 (12)6.1.3 耐腐蚀性 (12)6.1.4 晶粒度 (12)6.1.5 镀层厚度 (12)6.2 检测方法与设备 (12)6.2.1 外观质量检测 (12)6.2.2 结合力检测 (12)6.2.3 耐腐蚀性检测 (12)6.2.4 晶粒度检测 (12)6.2.5 镀层厚度检测 (13)6.3 质量控制措施 (13)6.3.1 原材料控制 (13)6.3.2 工艺参数控制 (13)6.3.3 设备维护与管理 (13)6.3.4 操作人员培训与管理 (13)6.3.5 质量检验与记录 (13)第7章电镀与表面处理过程中的环境保护与安全 (13)7.1 污染防治技术 (13)7.1.1 污染源控制 (13)7.1.2 污染物治理 (13)7.1.3 清洁生产 (13)7.2 废水处理与资源回收 (14)7.2.1 废水分类与处理 (14)7.2.2 资源回收 (14)7.2.3 废水处理设施运维 (14)7.3 安全生产与预防 (14)7.3.1 安全管理制度 (14)7.3.2 安全防护设施 (14)7.3.3 预防与应急处理 (14)7.3.4 员工培训与教育 (14)第8章电镀与表面处理设备维护与管理 (14)8.1 设备选型与配置 (14)8.1.1 设备选型原则 (14)8.1.2 设备配置 (15)8.2 设备维护与保养 (15)8.2.1 维护保养原则 (15)8.2.2 维护保养内容 (15)8.3 设备故障排除与维修 (15)8.3.1 故障排除 (15)8.3.2 维修方法 (15)8.3.3 维修注意事项 (16)第9章电镀与表面处理在特定行业的应用 (16)9.1 汽车行业的应用 (16)9.2 电子行业的应用 (16)9.3 家电行业的应用 (16)9.4 航空航天领域的应用 (16)第10章电镀与表面处理技术的发展趋势与展望 (17)10.1 绿色电镀与表面处理技术 (17)10.2 智能化与自动化 (17)10.3 新材料在电镀与表面处理中的应用 (17)10.4 未来发展展望与挑战 (17)第1章电镀与表面处理基础1.1 电镀原理概述电镀是一种借助电流在电解质溶液中使金属离子还原并沉积在导体表面的过程。
电镀作业指导书
电镀作业指导书一、引言本指导书旨在提供电镀作业的详细步骤和操作规范，以确保电镀过程的安全性、高效性和质量。
本指导书适用于各种电镀工艺和材料的作业，包括但不限于金属电镀、塑料电镀等。
二、作业前准备1. 确定电镀工艺和材料：根据客户需求和产品要求，选择合适的电镀工艺和材料。
2. 准备设备和工具：确保电镀设备和工具的完好无损，并进行必要的维护和保养。
3. 准备化学药品和溶液：根据电镀工艺要求，准备所需的化学药品和溶液，并按照安全操作规范进行储存和标识。
4. 搭建作业环境：确保作业场所干燥、通风良好，并设置必要的安全设施，如防护眼镜、防护手套等。
三、作业步骤1. 清洗和除油：将待电镀的工件进行清洗和除油处理，以去除表面的污垢和油脂，保证电镀层的附着力。
2. 酸洗：根据电镀工艺要求，将工件浸泡在适当的酸性溶液中，去除表面的氧化物和锈蚀物。
3. 激活：将经过酸洗的工件浸泡在激活溶液中，以提高金属表面的活性，增强电镀层的附着力。
4. 镀前处理：根据不同的电镀工艺，进行必要的镀前处理，如钝化、活化等。
5. 电镀：将经过前期处理的工件浸泡在电镀槽中，通过电解作用，在金属表面形成均匀的电镀层。
6. 清洗：将电镀完成的工件进行清洗，去除电镀过程中产生的杂质和残留的化学药品。
7. 干燥和固化：将清洗干净的工件进行干燥处理，并根据需要进行固化，以提高电镀层的耐磨性和耐腐蚀性。
8. 检验和质量控制：对电镀完成的工件进行外观检查和性能测试，确保电镀层的质量符合要求。
四、安全注意事项1. 严格遵守化学药品的储存和使用规范，确保化学品的安全性和稳定性。
2. 在作业过程中，必须佩戴适当的防护设备，如防护眼镜、防护手套等，以防止化学药品的溅射和接触。
3. 作业场所必须保持干燥、通风良好，以防止化学药品的蒸发和积聚。
4. 严禁在作业场所吸烟、饮食或使用易燃物品，以防止火灾和爆炸的发生。
5. 作业人员必须经过专业培训，了解电镀工艺和操作规范，并严格按照要求进行作业。
电镀作业指导书
电镀作业指导书一、任务背景电镀是一种常见的表面处理工艺，广泛应用于金属制品的防腐、装饰和改善材料性能等方面。
为了确保电镀作业的质量和安全，制定一份详细的电镀作业指导书是非常必要的。
二、作业准备1. 设备准备a. 检查电镀槽的运行状态，确保电镀液的浓度和温度在合适的范围内。
b. 检查电源和电极的连接情况，确保电流稳定。
c. 准备好所需的电镀材料和工具，如金属件、电极、电镀液、电镀槽等。
2. 工作环境准备a. 确保作业场所通风良好，以防止有害气体的积聚。
b. 清理作业区域，确保无杂物和易燃物。
c. 检查紧急救援设备的完好性，如灭火器、急救箱等。
三、作业步骤1. 表面处理a. 清洗金属件，去除表面的油脂、灰尘等杂质。
b. 使用合适的方法对金属件进行脱脂处理，如溶剂清洗、碱性清洗等。
c. 对金属件进行酸洗处理，去除氧化层和锈蚀。
2. 防腐处理a. 在金属件表面涂覆一层防腐剂，以防止电镀液对金属的腐蚀。
b. 确保防腐剂均匀涂覆在金属表面，并等待一定的干燥时间。
3. 电镀操作a. 将金属件与电极连接好，确保电流通畅。
b. 将金属件浸入电镀槽中，确保金属件完全浸没在电镀液中。
c. 控制电镀时间和电流密度，以获得所需的电镀层厚度和质量。
4. 电镀后处理a. 将电镀后的金属件从电镀槽中取出，用清水冲洗干净。
b. 对电镀层进行检查，确保其光洁度和附着力符合要求。
c. 如有需要，对电镀层进行抛光、清洗等后处理操作。
四、安全注意事项1. 严格遵守操作规程，不得擅自调整电镀液的浓度、温度和电流密度等参数。
2. 在作业过程中，必须佩戴防护手套、护目镜等个人防护装备。
3. 禁止在电镀作业区域内吸烟或使用明火。
4. 注意电镀液的腐蚀性，避免直接接触皮肤和眼睛。
5. 如发生紧急情况，立即停止作业并按照应急预案进行处理。
五、质量控制1. 对电镀液进行定期检测，确保其浓度和温度稳定。
2. 对电镀后的金属件进行质量检查，如厚度测量、外观检查等。
