硬质合金生产工艺介绍
5d硬金 工艺流程
5d硬金 工艺流程
5D硬金是一种特殊的金属工艺，它通过将金属材料运用到工艺设计当中，以创造出具有立体感和层次感的艺术品。下面将详细介绍5D硬金的工艺流程。
1.设计和准备：首先，需要进行设计和准备工作。设计师根据客户需求和艺术创作的目的，设计出金属艺术品的样式和图案。然后，根据设计图纸，准备所需的原材料，包括金属片、工具和设备。
2.切割和层叠：在准备好的金属片上，使用专业工具和设备进行切割。根据设计图纸，把金属片切割成所需的形状和尺寸。然后，将切割好的金属片逐层进行层叠，以形成立体的效果。层叠过程中需要根据设计要求将金属片进行粘合，确保艺术品的稳定性和结构完整性。
3.打磨和抛光：完成层叠后，需对金属艺术品进行打磨和抛光。使用不同的砂纸和研磨机械设备，对金属表面进行打磨，使其光滑均匀。然后，使用抛光机械对金属表面进行抛光，以增加金属的光泽和细腻度。 4.细节处理：在金属艺术品表面的细节处理是工艺流程中十分重要的一步。使用特殊的工具和设备，对金属表面进行雕刻、镂空和线条绘制等处理，以营造出更加逼真的效果和艺术感。
5.上色和着色：在金属艺术品的制作过程中，上色和着色是营造出丰富多彩的效果的关键步骤。根据设计师的要求，使用特殊的染色剂和颜料，对金属表面进行上色和着色处理，以突出图案和细节，增加艺术品的层次感和立体感。
6.清洁和涂层：经过上色和着色后，需要对金属艺术品进行清洁和涂层处理。使用专业的清洁剂和工具，对金属艺术品进行清洁，以去除表面的杂质和污渍。然后，使用特殊的涂层剂，对金属表面进行涂层处理，以增加艺术品的耐久性和保护性。
7.完成和展示：经过上述工艺流程的处理，5D硬金的制作过程基本完成。制作完成后，将金属艺术品进行最后的审查和质量检验，确保其质量达到预期的要求。最后，将金属艺术品进行展示，让观众欣赏和欣赏。
通过以上5D硬金的工艺流程，可以创造出具有立体感和层次感的艺术品。这种工艺应用了金属材料的特点和质感，同时融入了设计的创意和细节处理，以营造出独特的艺术效果。5D硬金作品不仅具有观赏价值，还可以用作装饰和艺术收藏品。在现代艺术品市场上，5D硬金逐渐受到人们的关注和喜爱，为金属艺术品的发展注入了新的活力和创新。
烧结原理(详细资料)
材料# 1 烧结原理
所谓烧结就是将粉末压坯加热到一定温度（烧结温度）并保持一定的时间（保温时间），然后冷却下来，从而得到所需性能的材料，这种热处理工艺叫做烧结。
烧结使多孔的粉末压坯变为具有一定组织和性能的制品，尽管制品性能与烧结前的许多工艺因素有关，但是在许多情况下，烧结工艺对最终制品组织和性能有着重大的甚至是决定性的影响。
硬质合金的烧结过程是比较复杂的，但是这些基本知识又是必须掌握的。
4.1 烧结过程的分类
烧结过程的分类方法很多，按烧结制品组元的多少可以分为单元系烧结和多元系烧结，如钨、钼条烧结属于单元系烧结，硬质合金绕结则属于多元系烧结。
按烧结时组元中相的状态分为固相烧结和液相烧结，如钨钼的烧结过程中不出现液相，属于固相烧结，硬质合金制品在烧结过程中会出现液相，属于液相烧结。按工艺特征来分，可分为氢气烧结、真空烧结、活化烧结、热等静压烧结等。许多烧结方法都能用于硬质合金的烧结。此外，还可以依烧结材料的名称来分，如硬质合金烧结，钼顶头烧结。
从学习烧结过程的实质来说，将烧结过程分为固相烧结和液相烧结两大类是比较合理的，但在生产中多按烧结工艺特点来进行分类。
4.2 烧结过程的基本变化
硬质合金压坯经过烧结后，最容易观察到的变化是压块体积收缩变小，强度急剧增大，压块孔隙度一般为50%，而烧结后制品已接近理论密度，其孔隙一般应小于0.2%，压块强度的变化就更大了，烧结前压坯强度低到无法用一般方法来测定，压坯只承受生产过程中转移时所必备的强度，而烧结后制品却能达到满足各种苛刻工作条件所需要的强度值,显然制品强度提高的幅度较之密度的提高要大得多。
制品强度及其他物理机械能的突变说明在烧结过程中压块发生了质的变化。在压制过程中，虽然由于外力的作用能增加粉末体的接触面,而颗粒中表面原子和分子还是杂乱无章的，甚至还存在有内应力，颗粒间的联结力是很弱的，但烧结后颗粒表面接触状态发生了质的变化，这是由于粉末接触表面原子﹑分子进行化学反应，以及扩散、流动、晶粒长大等物理化学变化，使颗粒间接触紧密，内应力消除，制品形成了一个强的整体，从而使其性能大大提高。
硬质合金质量控制原理

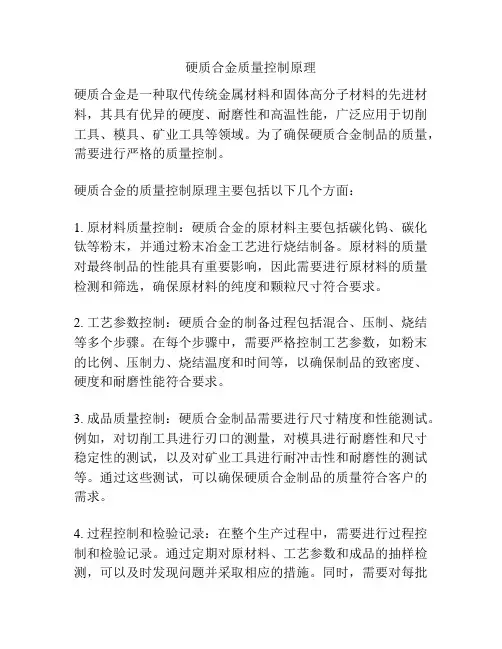

硬质合金质量控制原理
硬质合金是一种取代传统金属材料和固体高分子材料的先进材料，其具有优异的硬度、耐磨性和高温性能，广泛应用于切削工具、模具、矿业工具等领域。为了确保硬质合金制品的质量，需要进行严格的质量控制。
硬质合金的质量控制原理主要包括以下几个方面：
1. 原材料质量控制：硬质合金的原材料主要包括碳化钨、碳化钛等粉末，并通过粉末冶金工艺进行烧结制备。原材料的质量对最终制品的性能具有重要影响，因此需要进行原材料的质量检测和筛选，确保原材料的纯度和颗粒尺寸符合要求。
2. 工艺参数控制：硬质合金的制备过程包括混合、压制、烧结等多个步骤。在每个步骤中，需要严格控制工艺参数，如粉末的比例、压制力、烧结温度和时间等，以确保制品的致密度、硬度和耐磨性能符合要求。
3. 成品质量控制：硬质合金制品需要进行尺寸精度和性能测试。例如，对切削工具进行刃口的测量，对模具进行耐磨性和尺寸稳定性的测试，以及对矿业工具进行耐冲击性和耐磨性的测试等。通过这些测试，可以确保硬质合金制品的质量符合客户的需求。
4. 过程控制和检验记录：在整个生产过程中，需要进行过程控制和检验记录。通过定期对原材料、工艺参数和成品的抽样检测，可以及时发现问题并采取相应的措施。同时，需要对每批次的生产数据进行记录，以便追溯和分析，保证生产过程的可控性和稳定性。
综上所述，硬质合金质量控制原理主要包括原材料质量控制、工艺参数控制、成品质量控制以及过程控制和检验记录。通过严格控制每个环节，可以确保硬质合金制品的质量稳定和可靠，满足用户的需求。
硬质合金材料的电解磨削加工工艺研究
130前沿技术Leading-edge technology硬质合金材料的电解磨削加工工艺研究戚桓瑜（武威职业学院，甘肃 武威 ７３３０００）摘 要：硬质合金在抗腐蚀方面也具有很好的性能，在导磁率方面也是比较优良的，因此，硬质合金材料在工业生产领域运用得比较多。在硬质合金加工领域，现有的方法有剩余的切削力和切割过程出现严重磨损等问题，因此，特别重要的是要找到有效和高质量的处理方法。本文首先对于硬质合金材料的特性进行了分析，在实际加工中并选择适当的电解液进行电解加工。根据电化学作用的原理，分析硬质合金材料的变形影响规律，通过其电解磨削方法，探讨其实际试验的结果，分析不同加工工艺中存在的特点，对比其优劣势。关键词：硬质合金材料；工艺；规律；电化学中图分类号：ＴＧ６６２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０２－０１３０－２Study on electrochemical grinding of cemented carbideQIHuan-yu（Ｗｕｗｅｉ ｏｃｃｕｐａｔｉｏｎａｌ ｃｏｌｌｅｇｅ， Ｗｕｗｅｉ ７３３０００，Ｃｈｉｎａ）Abstract: Ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ａｌｓｏ ｈａｓ ｇｏｏｄ ｐｅｒｆｏｒｍａｎｃｅ ｉｎ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ａｎｄ ｐｅｒｍｅａｂｉｌｉｔｙ． Ｔｈｅｒｅｆｏｒｅ， ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｉｎｄｕｓｔｒｉａｌ ｐｒｏｄｕｃｔｉｏｎ． Ｉｎ ｔｈｅ ｆｉｅｌｄ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｃｈｉｎｉｎｇ， ｔｈｅ ｅｘｉｓｔｉｎｇ ｍｅｔｈｏｄｓ ｈａｖｅ ｔｈｅ ｐｒｏｂｌｅｍｓ ｏｆ ｒｅｓｉｄｕａｌ ｃｕｔｔｉｎｇ ｆｏｒｃｅ ａｎｄ ｓｅｒｉｏｕｓ ｗｅａｒ ｉｎ ｔｈｅ ｃｕｔｔｉｎｇ ｐｒｏｃｅｓｓ． Ｔｈｅｒｅｆｏｒｅ， ｉｔ ｉｓ ｐａｒｔｉｃｕｌａｒｌｙ ｉｍｐｏｒｔａｎｔ ｔｏ ｆｉｎｄ ｅｆｆｅｃｔｉｖｅ ａｎｄ ｈｉｇｈ－ｑｕａｌｉｔｙ ｐｒｏｃｅｓｓｉｎｇ ｍｅｔｈｏｄｓ． Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ａｒｅ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅ ａｐｐｒｏｐｒｉａｔｅ ｅｌｅｃｔｒｏｌｙｔｅ ｉｓ ｓｅｌｅｃｔｅｄ ｆｏｒ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｍａｃｈｉｎｉｎｇ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ａｃｔｉｏｎ， ｔｈｅ ｄｅｆｏｒｍａｔｉｏｎ ｉｎｆｌｕｅｎｃｅ ｌａｗ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ｉｓ ａｎａｌｙｚｅｄ． Ｔｈｒｏｕｇｈ ｔｈｅ ｅｌｅｃｔｒｏｌｙｔｉｃ ｇｒｉｎｄｉｎｇ ｍｅｔｈｏｄ， ｔｈｅ ａｃｔｕａｌ ｔｅｓｔ ｒｅｓｕｌｔｓ ａｒｅ ｄｉｓｃｕｓｓｅｄ， ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｄｉｆｆｅｒｅｎｔ ｐｒｏｃｅｓｓｉｎｇ ｔｅｃｈｎｏｌｏｇｉｅｓ ａｒｅ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅｉｒ ａｄｖａｎｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ａｒｅ ｃｏｍｐａｒｅｄ．Keywords: ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌ； ｔｅｃｈｎｏｌｏｇｙ； ｌａｗ； ｅｌｅｃｔｒｏｃｈｅｍｉｓｔｒｙ由于航空航天和国防工业对高速、机动性高、精度高等指标设备的要求，通常使用的金属材料具有简单的量化、薄壁和聚合等特点，如预制板，梁，肋骨等零件，这些产品主要是直接从新一代块状毛坯加工而成，在重量、对称性、光面、硬度和耐力方面具有很高的优势，对于零件有了一定的改善作用，方面机器的运行，而且对于航空工作的提升也有很大的促进作用，根据产品的条件，设计性能要求、结构重量降低、结构完整性提高是航空制造业发展的必然趋势。薄壁零件通常是在极为复杂的条件下使用，如高温、高压、高负载等，以确保精确度和耐久性。对试验和设备的可靠性提出了非常高的制造技术要求。然而，硬质合金材料的特点是尺寸大，去除率高，在生产过程中使用夹具，切割，热切割和剩余应力，很容易产生弯曲，弯曲，结合弯曲和其他变形处理，因此，零件的准确性很难满足设计要求，而且从某种意义上来说甚至成为废品。因此，研究硬质合金材料加工工艺的效率和精确度对于提高国防、航空航天等行业的水平是至关重要的，目前机械加工和研究中心的重点和困难[1]。1 硬质合金材料的电化学特性研究电化学反应是指在一定附加电压下，发生两个电极之间氧化反应的电化学过程，注不含电解液，并且在发生还原反应的阳极/电解液界面之间。所谓的电化学处理是用电解阳极溶解法去除零件的方法。在电化处理中，对阳极/电解液接口和电解液/阴极接口的反应在一定程度上取决于电量，这中间存在一定的关系，通过电路，即法拉第定律。法拉第二定律可被解释为与溶解物质的电化学当量成正比；当它通过一定数量的电荷通过表面的材料。2 电化学作用影响规律研究2.1 电化学作用原理电化学处理(Electrochemical Machining,ECM)，这是一种用电解中的金属溶解的电化学阳极处理零件的方法，其尺寸和表面粗糙度有一定的精确度。在电解加工过程中，反应电流大，工具阴极与馈电负极、工件馈电正极相结合，同时，技术差距依然存在，电解液进入高速流。大间隙位置电流密度小，阳极溶解处理零件慢，间隔小，电流密度大，待加工零件的阳极可快速溶解，且工具阴极的固定进给和加工产品的阳极处理表面的溶解；这最终导致产品形成与工具阴极相同的轮廓。当阳极金属在钝化电解液中时，这中间会产生一定的化学反应，也就是氧化反应，而且从某种程度上来说还比较激烈，因此而形成不溶的氧化物，这些不溶性物质在阳极表面形成一层稠密的氧化物和基底结构，我们称之为腐蚀层。根据材料的特性，腐蚀层的厚度可以从几纳米到几十微米不等。正是由于外壳的密度作用，这种情况可能导致电子传输的不好，从而导致在腐蚀层内的金属基体不能继续参与反应，而电化学反应则很困难，因此，如果正确去除腐蚀层，就可以获得整个基底表面，并在必要时进一步去除材料，这将继续电化学反应。因此，研究阳极金属层的腐蚀性形成机制以及根据需要调整腐蚀性层特性是确定电解研磨技术的重要条件[3]。收稿日期：２０２１－０１作者简介：戚桓瑜，男，生于１９８９年，汉族，甘肃成县人，本科，初级，研究方向：材料科学与工程，辅导员思想教育。131前沿技术Leading-edge technology2.2 电流密度对腐蚀层特性的影响材料表面在电流密度不同的情况下，在电化学作用后有一层黑色的腐蚀层。从纵向上来看，即电流变化方向，当电流密度比较小时，试样表面只有浅灰色腐蚀层，并且表面光滑，没有可见的剥离痕迹。当电解液的质量为10%，电流密度为25a/cm2试样a4的两端开始腐蚀，而当电解液的质量分数为20%，也可能产生较大的反应，当电流密度为10a/cm2时，c2试样的两端已经有剥离的迹象，因为电解液的质量越高，材料表面的电化学腐蚀越强，腐蚀层的氧化物含量越大，腐蚀层越松，越容易打开。在实际处理过程中，这种不均匀的腐蚀会使试样表面粗糙度降低。从横向上来看，随着电解液质量的增加，表面的腐蚀样品会出现更深层的颜色，说明电化学反应更为强烈，低电流密度的试样表面会更容易剥离。3 电解磨削加工工艺研究3.1 电解磨削加工研究方法电解磨削是一种加工方法，在一些领域中还是比较常见的，可将金属材料与电解法和机械磨削相结合，在加工零件表面连续进行电解，钝化，机械刮削后活化等过程中，在这种情况下，所处理的材料将被永久删除，直到它们得到一个精确的尺寸和质量表的产品。不同于电解加工硬质合金材料，电解磨削加工硬质合金材料中的工具阴极是一个导电的圆圈，电解液中的间隙与所处理的产品相接触。在加工过程中砂轮与加工零件所用电源的负极相联系，用于加工零件的电源的正极性和砂轮的恒定旋转。阳极钝化膜快速净化旋转导电砂轮，在产品表面再次出现矩阵金属并继续进行电解溶解过程。产品在电解和机械磨削的作用下连续加工，最终达到加工要求。金属的电解溶解率为95%~98%，机械研磨率为2%~5%。3.2 电解磨削加工与传统加工方式对比比较电解磨削与传统磨削的区别，参数包括表面粗糙度、残余应力、磨削力。通过这些方面的比较，进一步阐明了电解磨削与传统机械磨削相比的优越性。3.2.1 表面粗糙度对比
硬质合金低压热等静压烧结工艺
硬质合金低压热等静压烧结工艺
硬质合金低压热等静压烧结工艺印红羽盛挺汪海宽（北京市粉末冶金研究所，１０００７８）摘要低 压热等静压烧结工艺技术能最大限度地消除合金内部残余孔隙、细化晶粒，克服常规热等静压给合 金造成的粗晶、钴池和表面成分改变的缺陷，显著提高硬质合金物理－力学性能，并能有效校正合 金碳含量。主题词硬质合金低压热等静压烧结组织性能１前言低压热等静压烧结（Ｓｉｎｔｅｒ－ ＨＩＰ）工艺［１～３］，或称过压烧结（ＯｖｅｒＰｒｅｓｕｒｅＳｉｎ－ｔｅｒｉｎｇ）工艺 ，是在低于常规热等静压的压力（大约６ＭＰａ）下对工件同时进行热等静压和烧结的工艺。自１ ９８４年德国Ｄｅｇｕｓａ公司设计和制造出第一台真空烧结热等静压炉以来，这一工艺已逐渐为 世界上很多硬质合金厂家所采用，并已开始步入我国硬质合金生产领域。低压热等静压烧结工艺目 前是硬质合金生产中最先进的致密化技术，克服了常规热等静压造成的粗晶、钴池和表面成分改变 的缺陷，能最大限度地消除内部残余孔隙，提高合金性能，并且能够通过调节炉内气氛，修正合金 碳含量、消除合金组织中的η相。２硬质合金低压热等静压烧结的典型工艺硬质合金的低压热等静 压烧结工艺是将工件装入真空烧结等静压炉，于较低温度下低压载气（如氢气等）脱蜡后，在１３ ５０～１４５０℃进行真空烧结３０ｍｉｎ，接着在同一炉内进行热等静压，采用氩气作压力介质 ，压制压力为６ＭＰａ左右，时间为３０ｍｉｎ［４～５］。其典型的生产工艺见图１。低压热等 静压烧结工艺的排蜡、烧结和在压力下的致密化等生产过程在同一炉内一次完成［６］，免去了传 统工艺所必需的两次或多次的装料及加热生产工序，降低了热等静压时的压力（由多１００ＭＰａ 降至６ＭＰａ），既简化了操作程序，又节省了能耗。同时，由于生产过程中的烧结、热等静压两 个主要工序不再分步进行，避免了工件在生产中途与空气的接触而造成的难以控制的碳含量变化。 低压热等静压炉内的特定装置在每道工序后能及时排除所产生的水蒸汽、ＣＯ２和其它气体，不会 在下一过程引起工件某些部分表面成分和碳含量的变化。３低压热等静压工艺对合金性能的影响对 含不同种类和不同量的粘结剂（Ｃｏ或Ｎｉ）、以及添加Ｔａ、Ｔｉ等元素的各种硬质合金曲线Ａ 为温度－时间曲线；曲线Ｂ为压力－时间曲线。图１载气（氢气）脱蜡低压热等静压烧结典型生产 工艺系列，分别进行了低压热等静压烧结（ＳＨ）、真空烧结（ＮＳ）和真空烧结后再热等静压（ ＳＨ）的试验，其试验结果见表１和表２。这些数据证明，与传统的真空烧结工艺以及真空烧结后 再进行热等静压的工艺相比，低压热等静压烧结工艺能使硬质合金的强度以及矫顽磁力等各项性能
硬质合金基础知识
硬质合金基础知识
硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的一种合金材料。硬质合金具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能，特别是它的高硬度和耐磨性，即使在500℃的温度下也基本保持不变，在1000℃时仍有很高的硬度。硬质合金是冶金工业中常用的材料之一,下面熟悉并了解一下硬质合金的基本知识,加强行业知识的了解。
1、硬质合金成分
常用的硬质合金以 WC为主要成分，根据是否加入其它碳化物而分为以下几类：
(1)、钨钴类（ WC+Co）硬质合金（ YG）
它由 WC和 Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。细晶粒的 YG类硬质合金（如
YG3X、 YG6X），在含钴量相同时，其硬度耐磨性比 YG3、 YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。
(2)、钨钛钴类（ WC+TiC+Co）硬质合金（ YT）
由于 TiC的硬度和熔点均比 WC高，所以和 YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成 TiO 2,可减少粘结。但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。
(3)、钨钽钴类（ WC+TaC+Co）硬质合金（ YA）
在 YG类硬质合金的基础上添加 TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。
(4)、钨钛钽钴类（ WC+TiC+TaC+Co） )硬质合金 (YW) 在 YT类硬质合金的基础上添加 TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。既可以加工钢，又可加工铸铁及有色金属。因此常称为通用硬质合金（又称为万能硬质合金）。目前主要用于加工耐热钢、高锰钢、不锈钢等难加工材料。
(5)、WC: 分子量 195.86; Tungsten carbide
硬质合金制造工艺
硬质合金制造工艺
硬质合金制造工艺：
硬质合金烧结成型就是将粉末压制成坯料，再进烧结炉加热到一定温度（烧结温度），并保持一定的时间（保温时间），然后冷却下来，从而得到所需性能的硬质合金材料。烧结成型是硬质合金制造工艺的主要方法。
硬质合金烧结过程可以分为四个基本阶段：
1：脱除成形剂及预烧阶段，在这个阶段烧结体发生如下变化：
成型剂的脱除，烧结初期随着温度的升高，成型剂逐渐分解或汽化，排除出烧结体，与此同时，成型剂或多或少给烧结体增碳，增碳量将随成型剂的种类、数量以及烧结工艺的不同而改变。
粉末表面氧化物被还原，在烧结温度下，氢可以还原钴和钨的氧化物，若在真空脱除成型剂和烧结时，碳氧反应还不强烈。粉末颗粒间的接触应力逐渐消除，粘结金属粉末开始产生恢复和再结晶，表面扩散开始发生，压块强度有所提高。
2：固相烧结阶段（800℃--共晶温度）
在出现液相以前的温度下，除了继续进行上一阶段所发生的过程外，固相反应和扩散加剧，塑性流动增强，烧结体出现明显的收缩。
3：液相烧结阶段（共晶温度--烧结温度）
当烧结体出现液相以后，收缩很快完成，接着产生结晶转变，形成合金的基本组织和结构。
4：冷却阶段（烧结温度--室温）
在这一阶段，合金的组织和相成分随冷却条件的不同而产生某些变化，可以利用这一特点，对硬质合金进行热处理以提高其物理机械性能。
硬质合金的烧结工艺
硬质合金的烧结工艺
Revised by Chen Zhen in 2021 硬质合金烧结工艺
硬质合金是由各种碳化物和铁族元素组成，例如WC-Co、WC-TiC-TaC-NbC-Co或是TiC-MoC-Ni。这些材料的典型特点就是，通过液相烧结可以达到几乎100%理论密度，烧结后，低的残余孔隙度是成功应用硬质合金于金属切削、石油开采钻头或者金属成形模具等高应力使用工况的关键。此外，必须仔细控制烧结工艺，以获得希望的显微组织和化学成分。
在很多应用场合，硬质合金都是以烧结态应用的。烧结态合金表面经常承受条件苛刻的摩擦和应力，在大多数的切削金属应用中，刀头表面的磨耗深度只要超过0.2~0.4mm,工具就被判定报废，所以，提高硬质合金的表面性能是相当重要的。
烧结硬质合金的两种基本方法：一种是氢气烧结——在氢气中与常压下通过相反应动学来控制零件成分，另一种是真空烧结——采用真空环境或降低环境气体压强，通过减缓反应动力学来控制硬质合金成分。真空烧结有着更为广泛的工业应用。有时，还采用烧结热等静压和热等静压，这些技术都对硬质合金的生产有着重要的影响。
氢气烧结：氢气是还原性的气氛，但当氢气与烧结炉壁或承载装置发生反应时会改变其他成分，提供合适的碳化势以维持与硬质合金的热力学平衡。在传统的硬质合金烧结中，要将混合料中的碳化物的含碳量调节到理论值，并在整个氢气烧结过程中维持这个值不变。例如，烧结94WC-6CO硬质合金时，入炉时，碳含量为5.70~5.80%（质量分数），出炉时，则要维持在5.76+0.4%
氢气烧结工艺的气氛控制能力对于钨钴类硬质合金来说是足够的，但是对于切钢工具用含碳化钛碳化钽或碳化铌的合金来说，气氛的氧化势太高，导致合金的成分变化，通常用真空烧结来减低这些，合金氧化物的含量，氢气烧结一般用机械推舟的方式，通过连续烧结来完成，可用一个单独的预烧炉除去润滑剂防止挥发物污染后的高烧结过程。预烧结还可以调高生胚强度，使能对其进行粗切削加工，例如，进行车削和钻孔，预烧结温度在500~800摄氏度间，这主要取决于润滑剂除去的是否彻底及所需生胚强度。
硬质合金的生产工艺流程
硬质合金的生产工艺流程
硬质合金生产包括混合料制备、成形、烧结3个主要工艺流程、生产产品或所用装备流程图如下：
硬质合金生产中的形成剂
（1）形成剂的作用
硬质合金混合料在形成前一般应加入形成剂。形成剂的主要作用都是增加粉末粘性，方便实现形状，提高压胚强度。由于作为硬质合金基体成分的难溶金属硬质合化物具有高硬度、高弹性模量、高抗压强度等特性，其粉末在压制过程中难以生产塑性变形，应添加足够数量的成型剂，使粉末能在较低的压力下回想粘结而成形。添加成型剂的另一个作用是便于制粒，改善粉末的流动性和润滑性，有利于压胚密度的均匀分布。硬质合金混合料粉末添加成型剂后，粉末颗粒被形成剂所包裹，这种起保护作用，可大幅度降低粉末的氧化速度，使压胚经较长时间存放而不发生明显氧化。加入成型剂时，要特别注意成型剂的增碳作用和随之带入杂质，这些都会对硬质合金性能生产不良影响。 配料
湿磨
掺胶、干燥、制粒
混合粒
成形
烧结
硬质合金
硬质合金的生产工艺流程 2
硬质合金的生产工艺流程
硬质合金是一种具有高硬度、高强度和耐磨性能的材料，广泛应用于机械加工、矿山工具、石油钻探等领域。其生产工艺流程主要包括原料选择、粉末制备、混合、成型、烧结、后处理等几个关键步骤。
一、原料选择
硬质合金的主要成分为钨碳化物和钴，钨碳化物提供了高硬度和耐磨性，而钴则起到了结合剂的作用。在原料选择阶段，需要选择高纯度的钨粉、碳粉和钴粉，确保合金的质量和性能。
二、粉末制备
在硬质合金的生产过程中，需要将钨粉、碳粉和钴粉分别进行研磨和筛分，以确保粉末的细度和均匀性。通常采用球磨机和高能球磨机进行粉末的研磨，然后通过筛分去除粗粉和杂质，得到所需的粉末。
三、混合
将经过研磨和筛分的钨粉、碳粉和钴粉按照一定比例混合，确保各个成分均匀分布。混合采用的方法有干法混合和湿法混合两种，根据具体情况选择合适的方法。在混合过程中，还可以添加一些其他的合金元素和添加剂，以调整合金的性能。
四、成型 混合好的粉末通过成型工艺进行成型，常见的成型方法有压制成型和注射成型两种。压制成型是将混合好的粉末放入模具中，经过一定的压力进行压制，使其形成所需的形状。注射成型则是将混合好的粉末与有机粘结剂混合后，通过注射机将其注入到模具中，然后进行脱蜡处理。
五、烧结
成型后的硬质合金零件需要进行烧结处理，以提高其密度和硬度。烧结是将零件放入高温炉中，在一定的温度和气氛条件下进行加热处理。在烧结过程中，粉末颗粒之间会发生相互扩散和结合，形成致密的硬质合金。
六、后处理
烧结后的硬质合金零件还需要进行后处理，以进一步提高其性能。常见的后处理方法有研磨、抛光、涂层等。研磨和抛光可以提高合金的表面光洁度和精度，涂层可以提高合金的耐腐蚀性和润滑性。
总结：
硬质合金的生产工艺流程包括原料选择、粉末制备、混合、成型、烧结和后处理等几个关键步骤。在每个步骤中，都需要严格控制工艺参数，确保合金的质量和性能。通过合理的工艺流程和后处理方法，可以生产出具有高硬度、高强度和耐磨性能的硬质合金产品，满足不同领域的需求。
