新型机载光电激光干扰吊舱复合轴控制技术
新型机载光电激光干扰吊舱复合轴控制技术
发表时间：2020-01-07T15:43:38.080Z 来源：《科技新时代》2019年11期 作者： 吕春雷1, 栗高峰2,周俊鹏1，李焱1 ，刘彦文3
[导读] 为了提高光束控制精度和伺服系统带宽，同时抑制传统光电吊舱四框架结构造成的图像旋转，提出了俯仰-俯仰结构FSM（快速反射镜）复合轴控制技术。
吕春雷1, 栗高峰2,周俊鹏1，李焱1 ，刘彦文3
（1）中国科学院 长春光学精密机械与物理研究所，吉林 长春 130033 （2）上海机电工程研究所，上海，201108 （3）东北师大理想软件股份有限公司，吉林 长春 130033
摘要：为了提高光束控制精度和伺服系统带宽，同时抑制传统光电吊舱四框架结构造成的图像旋转，提出了俯仰-俯仰结构FSM（快速反射镜）复合轴控制技术。本文首先给出了新型光电吊舱系统组成和陀螺稳定平台隔离机理；其次设计了FSM复合轴控制系统，最后分析
了FSM光束控制精度。仿真和试验结果表明：子系统伺服带宽可达到，比传统光电吊舱提高一个数量级。经过快速反射镜补偿后的方位光
束控制精度提高了，俯仰控制精度提高了，远优于普通机载光电吊舱。
关键词：俯仰-俯仰结构；复合轴控制；激光干扰
1.引言
搭载在飞机上的光电吊舱用以实现侦测和跟踪任务，带有激光干扰的惯导平台是其重要组成部分。传统的惯导平台结构有两
轴两框架结构和两轴三框架结构，但是存在自锁现象和控制困难的问题，均不如两轴四框架结构控制灵活。
本文有别于传统光电吊舱，采用俯仰-俯仰结构，研究内、外框架角速度分量对横滚方向转动造成的影响，通过结构的变换抑制了滚转造成的图像旋转；增设快速反射镜系统构成六自由度复合轴控制，提高光束控制精度的同时，提高伺服系统的带宽。
本文意在通过两轴四框架和二维摆镜光路校准来保证激光打击效果，具有实际意义。
2.两轴四框架吊舱结构
2.1 四框架系统组成
系统硬件由外框架、内框架、光纤陀螺仪、旋变、圆光栅、长焦相机和短焦相机组成。其中光纤陀螺仪敏感内框架角速度，旋变测量内、外框架角度差值，圆光栅测量外框架角度值，跟踪远距离小视场目标时选择长焦相机跟踪，跟踪近距离大视场目标时选择短焦相机跟踪。带有快速反射镜的吊舱头基本结构如图所1示。
图1 光电吊舱结构 Fig.1 Photoelectric pod structure schematic diagram
2.2 俯仰-俯仰结构角速度欧拉矩阵 将图1抽象为五个坐标系如图2所示。
图2 四框架坐标系 Fig. 2 four gimbal coordinate system 图2中 为载机坐标系、为外滚转框架坐标系、为外俯仰框架坐标系、为内俯仰框架坐标系，为内方位框架坐标系。从图2中可知，载机坐标系绕外横滚轴旋转角后坐标系转移到外滚转框架，外滚转框架绕外俯仰轴旋转角后坐标系转移到外俯仰框架，外俯仰框架绕内俯仰轴
旋转角后坐标系转移到内俯仰框架，内俯仰框架绕内方位轴旋转角后坐标系转移到内方位框架。
当外方位框架坐标系绕横滚轴旋转时，载体坐标系惯性角速度向量分解到外框架俯仰方向和方位方向角速度向量如式(1)所示。外框架横滚扰动角速度。
外方位框架坐标系绕外俯仰轴旋转时，外方位坐标系角速度向量分解到外横滚方向和外方位方向角速度向量如式(2)所示。为外俯仰扰动角速度。
外俯仰框架坐标系绕外俯仰轴旋转时，内俯仰坐标系角速度向量分解到内方向和内俯仰角速度向量如式(3)所示。为内俯仰扰动角速度。
内俯仰框架坐标系绕内方位轴旋转时，内方位坐标系角速度向量分解到内俯仰和内横滚角速度向量如式(4)所示。为内方位扰动角速度。
（1）假设外方位角速度，由外方位和外俯仰转移矩阵关系可得到外方位框架转动引起的外俯仰框架角速度矢量：。
（2）外方位角速度运动时，由外方位引起的内俯仰角速度为：
（3）外方位角速度运动时，由外方位引起的内方位角速度为： （4）外俯仰框架速度运动时，由外俯仰引起的内俯仰角速度为：
（5）外俯仰框架速度以速度运动时，由外俯仰引起的内方位角速度为： （6）内仰框架以速度运动时，由内俯仰引起的内方位角速度为：
最后，通过叠加理论，可以得到内方位角速度相对载体坐标系角速度为：
其中。
同理，可得外俯仰框架和内俯仰框架相对于载体坐标系的角速度和分别为：
2.3陀螺稳定平台隔离机理
此系统运动方式为外框架跟随内框架运动，而且内外框架相互独立。为了抵消内俯仰框架中的俯仰轴上的角速度，可利用俯仰方向陀螺仪测得式（3）中角速度，同时令俯仰电机转动角度为方向与方向相反，即式（3）中得
（5） 将式（5）代入式（4）中，可得到式（6） 从式（6）可知，可由内方位电机旋转消除内方位角速度分量即，内方位角速度分解到俯仰方向的角速度分量为可由内俯仰速度陀螺仪测得，同样需要转动内方位电机抵消此项，假设内方位电机转动角速度为，而引起的内方位
角速度如式（7）所示。
（ （7）
由式（7）可得
其中由俯仰陀螺仪测得，角可由内方位角度编码器测量，从而能够得到精确的内俯仰电机旋转角速度。联合（6）和（7）式可到式（8）
由式（8）可知，转动内方位和内俯仰电机可以抵消内方位和内俯仰耦合角速度，但是由内方位角产生的内框架耦合滚转角速度分量无法隔离，受内方位角度控制，由于实际工程中本系统为外随内动系统，始终保持外框架跟随内框架运动，所以，滚转角速度分量不在受
到角度制约，而传统光电吊舱滚转角速度分量受到俯仰角度的影响[15-16]，需要增加图像消旋系统。
3.复合轴控制技术
带有快速反射镜的二轴四框架光电激光干扰吊舱复合控制结构图如图3所示
图3 复合轴控制框图 Fig3. Compound axis control
图3中,为陀螺测得的速度。为引导角,为外框架输出角度,为内框架输出角度,为FSM系统输出角度，其中位置调节器和速度调节器均采
用滞后超前控制方式。内框架位置和速度调节器分别为，。, 母系统带来的高频干扰，应尽量增大系统的增益和带宽,但速度回路的带宽受到系统谐振频率和编码器采样频率的限制，增加FSM系统即可提高伺服系统带宽。快速反射镜系统位置和速度调节器分别为,。由光电吊舱调节器和快速反射镜调节器可得到系统速度开环BODE图4和图5.
图5 FSM BODE图 Fig.5 FSM BODE diagram
从图4和图5可知，光电吊舱速度开环剪切频率为，快速反射镜速度开环剪切频率为，可见伺服系统带宽得到提高。
4.试验与分析 某次试验电视相机稳定跟踪目标时如图6所示，该目标飞行高度为1200米，飞行速度为。主控计算机记录1884组方位和俯仰脱靶量码值，采样频率为，将这1884组原始数据输入到MATLAB中得到图7和图8。
图6 典型目标 Fig.6 typical target
图8 俯仰脱靶量 Fig.8 pitch miss-distance code
从图7中可知剔除野值后脱靶量最大码值方位偏差为个码值，图13中俯仰最大偏差为个码值。实测脱靶量码值与19位角编码器码值量纲转换系数为5.33，方位需要正割补偿，正割补偿角度为该时刻俯仰角度值。补偿后脱靶量12个码值对应的角度为
，俯仰6个码值对应的角度为。
其它条件不变，跟踪同一架飞机，光电吊舱加入快速反射镜系统校正激光光路，主控计算机记录1788组数据输入到MATLAB中，可得到补偿后的方位和俯仰脱靶量，如图9和图10所示。
图10 俯仰脱靶量 Fig.10 pitch miss-distance code
从图9和图10中可知补偿后方位脱靶量最大码值为个码，俯仰脱靶量最大码值为个码。对应于角度偏差分别为方位、俯仰。可见快速反射镜补偿后光束控制精度方位提高了，俯仰提高了。
5.结论
传统光电干扰吊舱中，由于受到俯仰角度制约，引起横滚轴转动，造成图像旋转需要消旋系统加以抑制，并且缺少二次光束修正系统。本文采用俯仰-俯仰结构，内外框架小角度差值一定程度上抑制了横滚转动，取消了图像消旋系统，降低了工程成本。试验结果可知，
采用FSM复合轴控制技术，方位光束控制精度提高了，俯仰提高了，系统稳定性得到提高的同时，系统带宽得到提高。
参考文献
[1]董登峰，周维虎，纪荣祎等.激光跟踪仪精密跟踪系统的设计[J].光学精密工程，2016,24（2）：309-318. Dong D F,Zhou W H, Ji R Y,et al..Design of precise tracking system of laser tracker[J]. Optics and Prcision Engineering, 2016,24（2）：309-318. (in Chinese)
[2]刘娇月， 杨聚庆， 董登峰等激光跟踪仪的光电瞄准与定位系统[J].光学精密工程,2015,23(6):1558-1564. Liu J Y,Yang J Q, Dong D F,et al.. Optoelectronic aiming and orientation system of laser tracker[J]. Optics and Prcision Engineering,2015,23(6):1558-1564.( in Chinese).
[3]彭树萍,陈 涛, 刘廷霞等.激光发射系统快速反射镜的光线反射过程[J].2015,23(2):378-386.
作者简介：
吕春雷 (1980-)，通讯作者，男，浙江东阳人，副研究员，2009年于中国科学院长春光机所获得博士学位，主要研究方向为电子学设计、舰载光电系统伺服控制、舰载光电对抗设备总体设计等技术研究。 E-mail: kevindlmu@163.com
栗高峰（1980—），男，汉族，上海市人，硕士，上海机电工程研究所，高级工程师，研究方向：自动化控制
刘彦文（1972—），男，汉族，吉林长春市人，硕士，东北师大理想软件股份有限公司，助理研究员，研究方向：计算机软件与理论

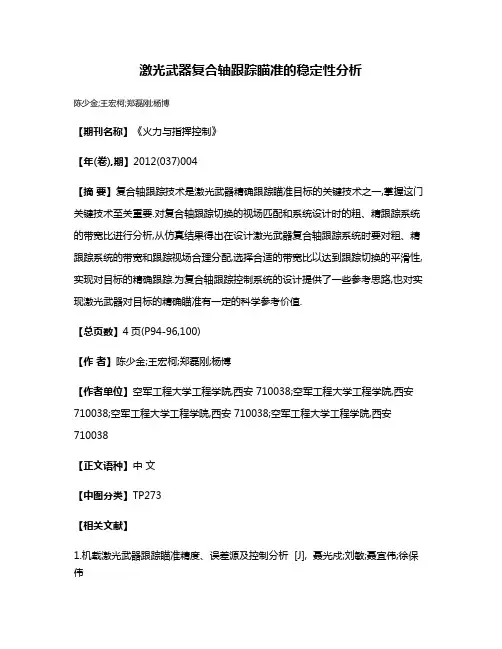

激光武器复合轴跟踪瞄准的稳定性分析
激光武器复合轴跟踪瞄准的稳定性分析
陈少金;王宏柯;郑磊刚;杨博
【期刊名称】《火力与指挥控制》
【年(卷),期】2012(037)004
【摘 要】复合轴跟踪技术是激光武器精确跟踪瞄准目标的关键技术之一,掌握这门关键技术至关重要.对复合轴跟踪切换的视场匹配和系统设计时的粗、精跟踪系统的带宽比进行分析,从仿真结果得出在设计激光武器复合轴跟踪系统时要对粗、精跟踪系统的带宽和跟踪视场合理分配,选择合适的带宽比以达到跟踪切换的平滑性,实现对目标的精确跟踪.为复合轴跟踪控制系统的设计提供了一些参考思路,也对实现激光武器对目标的精确瞄准有一定的科学参考价值.
【总页数】4页(P94-96,100)
【作 者】陈少金;王宏柯;郑磊刚;杨博
【作者单位】空军工程大学工程学院,西安 710038;空军工程大学工程学院,西安
710038;空军工程大学工程学院,西安 710038;空军工程大学工程学院,西安
710038
【正文语种】中 文
【中图分类】TP273
【相关文献】
1.机载激光武器跟踪瞄准精度、误差源及控制分析 [J], 聂光戍;刘敏;聂宜伟;徐保伟 2.激光武器光电跟踪瞄准与控制技术 [J], 张赛金
3.激光武器的精密跟踪瞄准控制技术 [J], 王毅;王贵文
4.三轴跟踪瞄准装置的机电动力学仿真 [J], 蒋威威;贾建援
5.舰载激光武器复合轴跟踪控制系统仿真分析 [J], 杨修林;陆培国;刘小强;梁晓东
因版权原因，仅展示原文概要，查看原文内容请购买
某中型无人机光电侦察吊舱升降装置设计与实现
总720期第二十二期
2020年8月河南科技
HenanScienceandTechnology
某中型无人机光电侦察吊舱升降装置设计与实现
张博今
（中国空空导弹研究院，河南洛阳471000）
摘要：对某中型无人机光电侦察吊舱升降减振装置的传动机构、减振系统等进行设计并进行机械运动性能
计算分析。通过采用螺旋传动机构和二级减振设计，实现了复杂环境条件下宽频段、大衰减率地隔离因无人
机发动机振动以及空气动力等因素产生的强烈振动，解决飞行过程中光电侦察吊舱工作时图像模糊、跟踪抖
动及目标丢失等问题，有效提高光电侦察吊舱的成像质量、跟踪精度。关键词：光电侦察吊舱；升降装置；传动机构
中图分类号：V279文献标识码：A文章编号：1003-5168（2020）22-0038-03
DesignandImplementationfortheLiftingMechanism
ofMidsizeUAVOpto-electronicReconnaissancePod
ZHANGBojin
（ChinaAirborneMissileAcademy，LuoyangHenan471000）
Abstract:Inthispaper,thetransmissionmechanismandvibrationdampingsystemofamediumUAVphotoelectricreconnaissancepodweredesigned,andthemechanicalmotionperformancewascalculatedandanalyzed.Byadopt⁃
ingspiraltransmissionmechanismandtwo-stagedampingdesign,thestrongvibrationcausedbyUAVenginevibra⁃
tionandaerodynamicfactorscanbeisolatedinawidefrequencybandandwithalargeattenuationrateundercom⁃

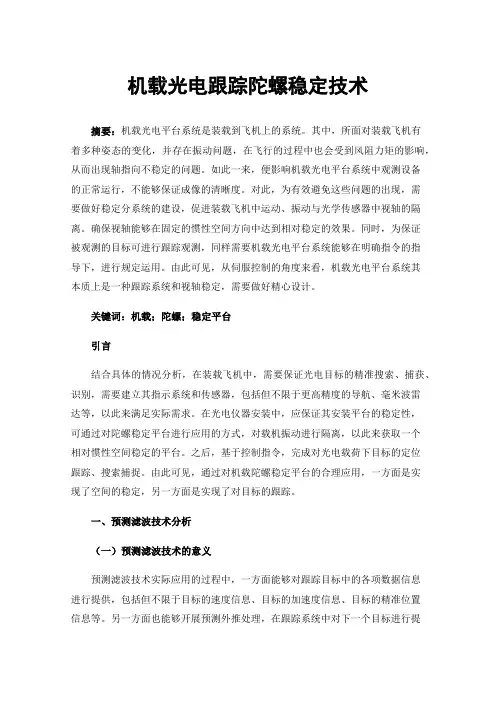

机载光电跟踪陀螺稳定技术
机载光电跟踪陀螺稳定技术
摘要：机载光电平台系统是装载到飞机上的系统。其中，所面对装载飞机有着多种姿态的变化，并存在振动问题，在飞行的过程中也会受到风阻力矩的影响，从而出现轴指向不稳定的问题。如此一来，便影响机载光电平台系统中观测设备的正常运行，不能够保证成像的清晰度。对此，为有效避免这些问题的出现，需要做好稳定分系统的建设，促进装载飞机中运动、振动与光学传感器中视轴的隔离。确保视轴能够在固定的惯性空间方向中达到相对稳定的效果。同时，为保证被观测的目标可进行跟踪观测，同样需要机载光电平台系统能够在明确指令的指导下，进行规定运用。由此可见，从伺服控制的角度来看，机载光电平台系统其本质上是一种跟踪系统和视轴稳定，需要做好精心设计。
关键词：机载；陀螺；稳定平台
引言
结合具体的情况分析，在装载飞机中，需要保证光电目标的精准搜索、捕获、识别，需要建立其指示系统和传感器，包括但不限于更高精度的导航、毫米波雷达等，以此来满足实际需求。在光电仪器安装中，应保证其安装平台的稳定性，可通过对陀螺稳定平台进行应用的方式，对载机振动进行隔离，以此来获取一个相对惯性空间稳定的平台。之后，基于控制指令，完成对光电载荷下目标的定位跟踪、搜索捕捉。由此可见，通过对机载陀螺稳定平台的合理应用，一方面是实现了空间的稳定，另一方面是实现了对目标的跟踪。
一、预测滤波技术分析
（一）预测滤波技术的意义
预测滤波技术实际应用的过程中，一方面能够对跟踪目标中的各项数据信息进行提供，包括但不限于目标的速度信息、目标的加速度信息、目标的精准位置信息等。另一方面也能够开展预测外推处理，在跟踪系统中对下一个目标进行提前预知，把握下一个目标中速度、加速度、位置等重要信息。如此一来，更有利于保证控制系统的应用可达到更理想的跟踪速度与更快速的能力。其中，当目标信号出现了丢失问题，通过对跟踪控制系统进行合理应用，同样能够完成对目标位置移动方面的有效预测，从而在跟踪的过程中达到更好的连续性和更好的稳定性。另外，通过对预测滤波技术进行合理应用，也可更高精度的数据信息进行获取，在对跟踪的方式进行切换时，仅仅是对数据进行切换，有效避免了伺服系统的抖动问题，针对多种跟踪手段的切换均进行了改善优化。由此可见，当前还需要切实做好预测滤波技术的分析与研究，切实发挥出预测滤波技术的价值和作用，包括在精密跟踪中的价值作用，在快速捕获中的价值和作用等。

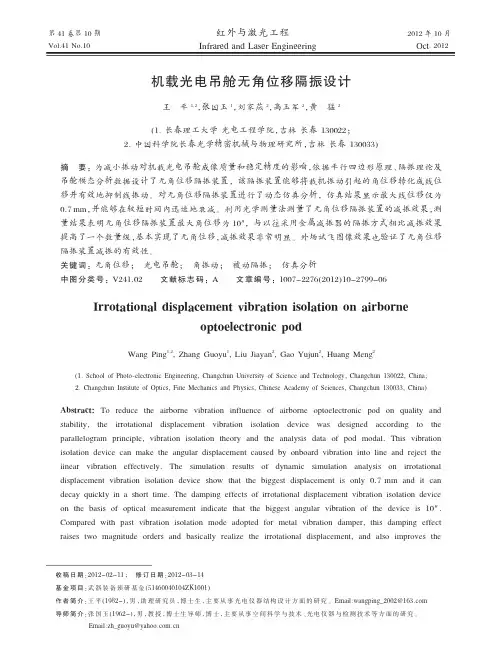

机载光电吊舱无角位移隔振设计_王平
