汽轮机冷端优化方法
王君’，吴生辉
（１．金陵科技学院，南京２１１１６９；２．南京科远自动化集团股份有限公司，南京２１１１００）
摘要：从凝汽器、循环水系统、抽气系统、冷却塔设备等几个方面介绍冷端系统的设备技术改造及运行优化方法。 关键词：火力发电：冷端优化；节能降耗
Ｏｐｔｉｍｉｚａｔｉｏｎ Ｍｅｔｈｏｄ ｏｆ Ｃｏｌｄ Ｅｎｄ ｏｆ Ｔｕｒｂｉｎｅ
ＷＡＮＧ Ｊｕｎ ．ＷＵ Ｓｈｅｎｇ－ｈｕｉ
（１．Ｊｉｎｌｉｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｊｉｎｇ，２ １ １ １ ６９，Ｃｈｉｎａ；
２．Ｎａｎｊｉｎｇ Ｓｃｉｙｏｎ Ａｕｔｏｍａｔｉｏｎ Ｇｒｏｕｐ Ｃｏ．，ＬＴＤ，Ｎａｎｊｉｎｇ ２１ １ １００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｉｍｐｒｏｖｅｍｅｎｔ ａｎｄ ｏｐｅｒａｔｉｏｎ ｏｐｔｉｍｉｚａｔｉｏｎ ｍｅｔｈｏｄ ｏｆｃｏｌｄ ｅｎｄ ｏｆｔｕｒｂｉｎｅ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ ｆｒｏｍ ａｓｐｅｃｔｓ ｏｆｃｏｎ—
ｄｅｎｓｅｒ，ｃｉｒｃｕｌａｔｉｎｇ ｗａｔｅｒ ｓｙｓｔｅｍ，ａｉｒ ｅｘｔｒａｃｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ ｃｏｏｌｉｎｇ ｔｏｗｅｒ ｅｑｕｉｐｍｅｎｔ．
Ｋｅｙｗｏｒｄｓ：ｔｈｅｒｍａｌ ｐｏｗｅｒ；ｃｏｌｄ ｅｎｄ ｏｐｔｉｍｉｚａｔｉｏｎ；ｅｎｅｒｇｙ ｓａｖｉｎｇ ａｎｄ ｃｏｎｓｕｍｐｔｉｏｎ ｒｅｄｕｃｔｉｏｎ
０引言
目前．汽轮机组冷端系统运行性能达不到设计值．
已成为国内机组运行中的突出问题．严重影响了机组的
出力和煤耗 据估算．凝汽器真空偏离最佳真空后．背压
每升高ｌｋＰａ．机组热耗率就增加１％。供电煤耗率也相应
增加３ｇ／ｋＷｈ左右田。因此．进行冷端系统优化，对提高凝
汽器运行真空．实现电厂节能降耗有十分重要的意义
目前对冷端系统优化的研究．基本上都是围绕着
凝汽器最佳真空这一关键指标进行的。分析组成冷端
系统的各个分支系统及设备．研究影响凝汽器真空的
因素．找到合理的优化方案．提高机组经济性。 对于燃煤湿冷机组来说．冷端系统主要由汽轮机
低压缸的末级、凝汽器、冷却塔、循环水泵、循环供水
系统及空气抽出系统等组成ｆ２］．如图１所示。从凝汽器
设备、循环水系统、抽气系统及冷却塔设备等４个方
面介绍冷端系统的优化方法
１凝汽器设备优化
凝汽器设备是冷端系统的主要换热设备．其优化
方法一般是从强化换热效果方面考虑的
１．１凝汽器水侧污垢及胶球清洗
凝汽器水侧的污垢会降低凝汽器的换热系数和
换热效果，导致排汽温度升高，真空变差。影响汽轮机
作者简介：王君（１９７９－），讲师，硕士，研究方向为控制理
论与工程。 收稿日期：２０１２．１０．２６
４６ ｌ、＾ｎ＾ｎⅣ．ｃｈｉｎａｃａａａ．ｃｏｍ｝自动化应用 真 空 泵
凝结水泉 图１汽轮机组冷端系统简图
的经济性和安全性 一些电厂投放了缓蚀剂和阻垢
剂．但是凝汽器水侧换热面的结垢仍难以避免 调查 表明．在其他条件不变的情况下．对水侧污垢进行清
洗．凝汽器真空度可以得到显著提高『引。
目前一般采用机械方法进行清洗．常用的是胶球
在线清洗和人工停车清洗。胶球清洗一次时间短、方
便，但收球率低，存在一定的运行成本；而人工清洗需
要停机，影响生产。此外．胶球清洗存在最优运行工况
问题．即如何获得最佳清洗周期和清洗时间使得经济
损失最小 。由于换热器污垢的计算比较困难．很难确
定最佳的清洗周期和清洗时间．需要对凝汽器换热器
的表面污垢或换热系数进行实时监控 国内有人开发
了凝汽器污垢热阻在线监测仪．基于一些可测量的参
数和污垢预测模型来确定凝汽器的铜管污染情况．进 而确定最佳清洗周期圈
盘山发电公司在２００４年．将胶球清洗系统更换为
ＴＡＰＲＯＧＧＥ胶球清洗装置．项目实施后凝汽器胶球收 变频节能及软起动系统
球率由过去的６０％升高到９８％．胶球清洗装置投入率
达到１００％．保证了凝汽器的清洁．有效地提高了机组
真空度同。
优化措施：
（１）凝汽器污垢热阻在线监测仪及胶球优化投用。
（２）胶球清洗装置改造．采用新型的胶球清洗装置。
１．２凝汽器汽侧加强换热
目前．大多数凝汽器的换热管仍采用光滑管制
造．但热电机组的大型化、高效化对电厂凝汽器的高
效、紧凑、节材提出了更高的要求。为了加强换热，一
方面可采用传热能力更强的螺旋槽管．另一方面可改
变蒸汽的凝结方式
电站表面式凝汽器的凝结换热一般是按照膜式
凝结设计的．在蒸汽与管壁之间增加了水膜的导热热
阻，使总的传热系数下降．传热效果降低。而珠状凝结
作为一种高效的传热方式．是凝结强化传热的重要措
施。所谓珠状凝结，是指蒸汽凝结形成的液滴增大到
一定程度时．在重力作用下迅速滚落．并沿途扫清其
他液滴．从而始终保持蒸汽与换热面的直接接触．提
高换热系数。实验证明．珠状传热的传热系数比膜式
传热高一个数量级嘲 通过表面技术获取表面能较低
的换热面是能够实现珠状凝结的途径［７１
优化措施：采用新材料换热管提高凝汽器的传热
效果
２循环水系统优化
２．１循环水系统采用母管制供水
火力发电厂的循环水系统绝大多数采用的是单
元制设计．即每台机组配备２台循环水泵．并且一般
有较大的裕度．机组之间循环水系统无联系．因而单
台机组优化循环水泵运行方式时．经常出现单泵运行
循环水量略显不足而双泵运行时循环水量略显过剩．
这样既使凝汽器难以达到最佳真空．又耗用了较多的
厂用电。一些循环水系统通过出口阀门节流来调节流
量，虽然可解决最佳循环水量的问题．但也会损失较
多的厂用电。目前电厂广泛采用的是母管制供水 对
于６００ＭＷ机组．假设２机３泵方案．每年减少１台循环
水泵４个月的运行时间．可节约厂用电９０７万ｋＷ．ｈ．
节能效果十分可观嘲
采用母管制供水后．循环水泵的运行方式有一机
一泵、一机两泵、两机三泵（针对２台机组组成的母管
制循环水系统）。通过循环水系统的计算或者试验，可
以确定不同运行方式下的循环水量和用电量．再结合
凝汽器循环水入口水温及发电功率与低压缸排汽量 的关系，可以确定一机一泵、一机两泵、两机三泵运行方
式的切换时机 优化目标可以是传统的发电功率增量与
泵功率增量之差最大．也可以是综合成本煤耗率最低。
采用母管制供水．需要对原循环水系统进行技术
改造来应对一些运行风险 比如联络门采用电动门。
可以远程调整开度：提高循泵出口电动门转速，减小
关闭时间；修改循泵启动、跳闸的相关逻辑；完善相关
操作预案来应对相关的运行风险
优化措施：机组的循环水系统单独供水改为母管
制供水．并通过优化计算或者优化调整试验确定不同
运行方式的切换时机
２．２定速泵改为动叶可调泵
在循环水系统中．动叶可调泵比定速泵能够更加
适应负荷、水位、水温和真空的变化。通过调节叶片角
度来改变循环水量．可使汽机能够保持在较好的工作
状态．并且循泵能一直保持在高效区运行
优化措施：将定速泵改为动叶可调泵，叶片角度
调节要能够快速电动调节．才能更适应电厂调峰、冷
端优化的需要
２－３定速泵改为双速泵
循环水系统由单独供水改为母管制供水后．虽然
运行方式灵活了一些．但仍然偏少。为了获取更灵活 的运行方式及节能减排．一些电厂将循泵的电动机改
为双速电动机，这样．循环水量的调整范围更广，更能
满足国家节能减排的要求
华电包头发电有限公司技术人员将＃２、 循环
水泵电动机改造为高低速电动机 改造前具有代表性
的运行方式为冬季６个月“两机两泵”高速运行．春秋
季３个月采用“两机三泵”高速运行．炎热季节的３个
月采用“两机四泵”高速运行 循环泵应用双速改造后．
冬季６个月“两机两泵”低速运行．春秋季３个月采用
“两机三泵”高、低速配合运行．炎热季节的３个月采用
“两机四泵”高、低速配合运行。节约电费６７万元左右。
优化措施：将循环水系统中的部分定速泵改为双速 泵，并通过优化调整试验和优化方法（泵容量、个数较多
时．可采用遗传算法寻优）确定不同运行方式的切换时机。
２．４变频调速泵代替定速泵
节流调节、叶片角度调节、变频调节对比结果表
明：节流调节效益最差：在冬季需水量较少时，单泵运
行．变频调速调节与叶片角度调节系统的净效益相
当．而在夏季需水量较多时．双泵运行，变频调速调节
方式要优于叶片角度调节方式 优化措施：一台机组加装一台高压变频器，将定
速泵改造为变频调速泵．获取更广的循环水量调节范
自动化应用；２０１３；２期
４７ 变频节能及软起动系统
围，实现节能降耗。此时，不必再采用母管制供水，避
免采用母管制后的风险 可通过遗传算法先获取 一
ｑ （最低总功率一循环水流量）拟合曲线。再结合低压
缸排汽量、凝汽器传热计算．获取不同循环水人口水
温和负荷下的最佳循泵运行方式 采用变频改造的缺
点是初投资费用高
３抽气系统优化
汽轮机真空系统严密性失常或抽气器抽吸能力
下降均会导致空气在凝汽器内的积聚、空气浓度升
高．降低凝汽器的传热效率．进而使凝汽器真空偏离
最佳真空．最终影响机组的热经济性。抽气器作为凝
汽器的重要辅助设备．其运行状态对凝汽器的真空值
具有相当大的影响 电厂运行中经常发生抽气能力严
重下降而导致的真空偏低的现象
凝汽式汽轮机真空抽气系统配置的抽气器主要
有射汽式抽气器、射水式抽气器及水环式真空泵三种 形式 国内电站中的小型机组上一般用射汽式抽气
器；大型单元再热机组上一般用射水式抽气器；近些
年逐步采用水环式真空泵
３．１水环式真空泵
水环式真空泵由于具有抽气能力强、集成化强、
噪音小、占地小、故障少、维修方便、节水节电等特点，
逐步取代射水抽气器而在大型机组中广泛采用．其运
行效果和经济性明显优于射水抽气器
国电谏壁发电厂１０号３３０ＭＷ机组把射水抽气器
改装成水环真空泵后．通过现场试验和经济性分析，节能
效果显著：技改费用为３６０万元．改造前射水抽气系统
实测耗功６３７ｋＷ．耗水量２５００ｔ／ｈ：改造后实测水环式真
空泵组耗功为９９ｋＷ．抽气系统总功耗为１３２．５ｋＷ。耗水
量为４０ｔ／ｈ．节电５０４．５ｋＷ．节水２４６０ｔ／ｈ 改造后直接收益
１１２．７２万元／年．约３年时间即可收回全部改造费用。
水环式真空泵在运行时．为保持抽吸能力．其密
封用水必须保持一定的过冷度．如水温升高．则真空
泵密封水会发生汽化 目前多数电厂采用循环水作为
真空泵冷却水．夏季循环水温度高．达不到真空泵密
封水的设定温度（１５℃）。限制了真空泵抽气能力。盘
山发电公司真空泵密封水设计用水是凝结水．最低水
温也远高于１５℃．经过改造已经更换为温度较低的闭
式水。此外，盘山发电公司通过技改加装了“凝汽器抽
空气管道冷却装置”．利用化学水处理后的补充水将
真空泵从凝汽器中抽出的气一汽混合物中的水蒸气冷
却凝结并回收。使混合物的介质密度减小．流动阻力
降低．并使真空泵的工作水温降低．抽吸能力明显提
４８ ｗｗｗ．ｃｈｉｎａｃａａａ．ｃｏｍ 自动化应用 高。使用该装置可提高凝汽器真空０．２０ ０．８０ ｋＰａ．降
低发电标准煤耗１～２ ｇ，ｋＷｈ。
优化措施：射水抽气器改造为水环式真空泵：水
环式真空泵的密封水由凝结水或者循环水改为深井
汽轮机运行的节能降耗措施
汽轮机运行的节能降耗措施
摘要：汽轮机不仅是电力生产的重要组成部分之一，也是能量转化的关键设备之一，而汽轮机在运行过程中会消耗大量的能量，所以实现汽轮机运行时的节能降耗有着十份重要的意义，不仅可以为民众带来更加优惠的用电价格，还可以有效体现节约环保的社会发展理念。本文简单分析了影响汽轮机运行时节能降耗效率的因素，并简单阐述了汽轮机运行中的节能降耗措施。
关键词：汽轮机运行；节能降耗；有效措施
引言
在电厂的生产中，汽轮机是重要的生产设备，通常消耗着大量的能源，这给电厂的发展带来了一定的制约。随着社会主义生态文明事业的建设，电厂的工作也进入到倡导节能环保的时代中，汽轮机运行中应用的节能技术以及节能的管理方式，使得能源的消耗量有效的降低。在汽轮机的运行中，技术人员需要对于其运行的状况进行具体的分析，适应于实际情况展开节能技术的应用。
1汽轮机节能降耗技术的发展
在我国的社会经济建设过程中，由于起步较晚，因此初期的阶段较为重视经济的发展，对于环境保护、能源节约等问题重视程度不足。这也是由于受到了发展阶段中视野的制约，以及技术的制约。因此，在我国的电厂生产中节能降耗技术的研究开始较晚，发展也较为缓慢，许多方面不够成熟。这样的情况也为电厂的进步与发展带来了契机，在目前的发展环境下，进行节能减排的工作能够有效的提升电厂的生产效率，使得电厂的整体经济效益得到提高。因此，在近几年，关于电厂汽轮机的研究逐渐增多，在研究与实践的双重推动下，对于社会主义生态文明的建设带来了正面的影响。
2电厂节能降耗的主要影响因素
2.1汽轮机缸效率
汽轮机缸效率，主要指的就是汽轮机将其他形式的能源转换为电能所产生的效率，称之为汽轮机缸效率。影响汽轮机缸效率的因素分为多个方面，而且，在汽轮机实际应用的过程中，如果缸效率出现下降的情况，那么汽轮机的耗能也会由此增加。通俗来讲，就是汽轮机的耗能同缸效率之间呈现正比的关系，并且，随着汽流面积的不断增加，其汽流量也会由此增加，进而达到节能减排的目标。

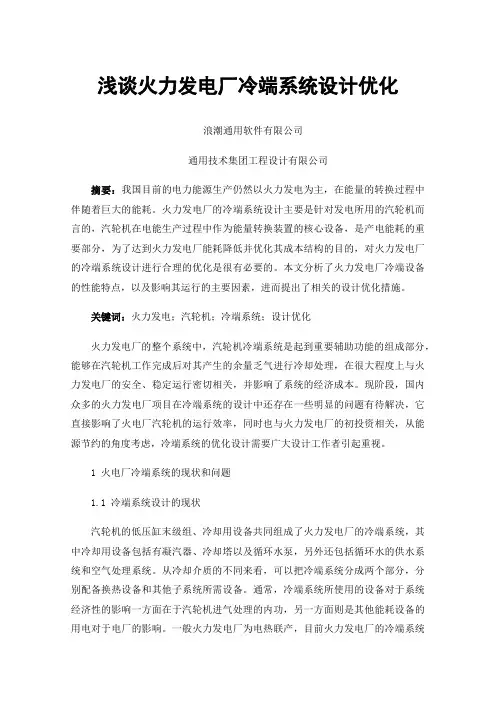

浅谈火力发电厂冷端系统设计优化
