薄煤层机械采煤的几种工艺与方法
薄煤层机械采煤的几种工艺与方法工程技术李永生(七台河市茄子河区安全生产监督管理局，黑龙江七台河154600)。
j jj j jj j j j：睛要】本文主要阐述了薄煤层机械采煤的长壁采堞工艺、螺旋钻机采煤、连续采堞机旁柱式采煤、急倾斜煤层钢丝绳锯采煤、滚筒采蝶l机采j蒹等工艺与方法。
，滂簧萄鄙薄煤层；机械采煤；工艺；方法—÷}，??????；???r f1．?l『j极薄和薄煤层开采采高低，工作条件差，设备移动困难：掘进率高，工作面接替困难。
以下几种薄煤层机械开采工艺。
1长壁采煤工艺对于赋存稳定、地质构造简单的薄煤层可采用长壁机械化采煤。
无论采用综采工艺还是普采工艺，与厚和中厚煤层开采相比，薄煤层开采所不同的是破煤设备除了滚筒采煤机以外还可以采用刨煤机，两种破煤设备的空间高度都受煤层厚度的限制。
滚筒采煤机具有较高的破煤能力，目前，我国研制使用的薄煤层滚筒采煤机已．苜近20种，这些采煤机大致可分为骑留式和爬底式两种，当采高大于0．8—09m时，采用骑溜式采煤机。
当采高小于O Bm时，一般采用沿底板运行的爬底板式采煤机。
目前，我国使用最多的是B聃_100型薄煤层骑留式滚筒采煤机，该采煤棚适应于采高O B一13m，煤的坚固性系数f≤25、顶板中等稳定的薄煤层。
矿用刮板输送机的溜槽最小高度为150～200r a m，直接在底板七运行的爬底式滚筒采机空间高度可l型减去溜槽的高度，这大大喇氏了对采煤机采煤空间的高度要求。
煤层开采的另夕1"--种破煤设备是刨煤机，刨煤机用沿煤层切削的刨刀刨落煤炭，刨下的煤靠犁形板装入静版输j羞机，其驱动装置设于工作面端部的平巷。
刨煤机在生产中具有破煤毹耗!!≯，煤的块度大，粉尘少，产量和效率较高，劳动强宦低等优点，另外，刨煤机本身还具有结构简单，造价低，检修方便等优点。
薄煤层矿区，用刨煤机开采薄煤层取得了较好的效果。
在薄煤层中曾使用过截煤机、滚筒采煤机、刨燥期和炮采等几种采煤工艺，其中以刨煤机采燥的经济效益最好。

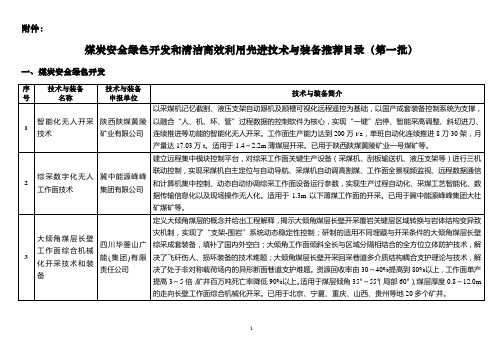

煤炭安全绿色开发和清洁高效利用先进技术与装备推荐目录-国家能源局
自动化刨煤机成套设备
三一重型装备有限公司
采用远程集中自动化控制技术，实现采煤、运输和支护的联动；采用变频一体电机拖动及控制技术，实现刨煤机无极调速和过载保护。刨煤机组成套设备最大生产能力1000t/h；刨头定位精度±100mm，运行速度0～3m/s；程序可调，采用CAN-bus通讯方式，抗干扰能力强，传输距离远。适用于0.8～2m薄煤层开采。已用于铁煤集团晓明矿、内蒙古伊泰集团东达二矿和陕西府谷县瑞丰煤矿。
4
千万吨级综采工作面智能耦合型大采高液压支架及关键技术
山西平阳重工机械有限责任公司
采用智能电液控制的智能耦合技术，实现大采高工作面支架与围岩顶板的智能耦合、姿态调整、工作面智能调直、三机智能协调控制运行等自动化联动。智能耦合型大采高液压支架装备采用智能电液控制系统，降、移、升循环时间小于8s，自动耦合响应时间小于3s。具备姿态监测与自动调节及工作面调直功能，诊断、故障预警及通讯功能，与采煤机、刮板机、转载机等智能协调运行功能。适用于工作阻力12000kN，支护高度2.8～6.4m，寿命60000次工作循环以上采煤工作面支护。已用于华晋吉宁煤矿、和顺益德煤矿、左权盘城岭煤矿等。
15
建筑物下综合机械化充填采煤技术
冀中能源股份有限公司
通过对井下采煤工作面采空区矸石和粉煤灰混合料充填并进行推压密实，实现充填料支撑采后顶板，控制地表沉降的原理，设计的投料系统、充填工艺、关键设备，有效控制了地表沉陷，实现建筑物下呆滞压煤开采。充填工作面平均月产煤炭3万t，采空区充填压实率达95%以上，地表建筑物沉陷全部控制在国家I级标准内。适用于控制地表沉降变形，解放矿井“三下”呆滞煤量，处理矿区工业固体废料。已用于邢台矿、邢东矿、郭二庄矿、济宁三号井、济宁花园等矿井，仅邢台矿充填年产30万t，已充填采出134万t建下压煤，产生直接经济效益1.9亿元。

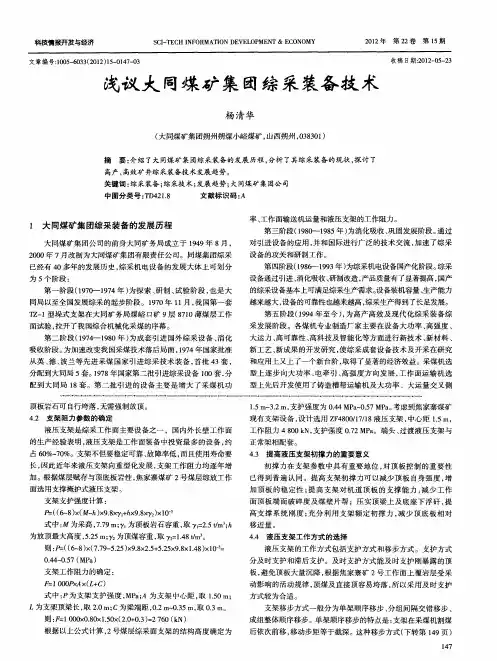

浅议大同煤矿集团综采装备技术
