不锈钢管道酸洗钝化及脱脂的具体工序
不锈钢管道清洗钝化操作规程
不锈钢管道酸洗钝化操作规程编号：不锈钢管道酸洗钝化操作规程1.0适用范围本标准适用于工业管道、公用管道部分的不锈钢管道酸洗与钝化工艺。
2.0主要编制依据下列文件为本标准的引用文件，若有新版本规范及标准，以其最新版本中对应条文要求为准。
2.1 SH/T3547-2011《化工设备和管道化学清洗施工及验收规范》2.2 HG/T2387-2007《工业设备化学清洗质量标准》2.3 GB8978-2002《污水综合排放的标准》2.4其他现行有关标准、规范、技术文件。
3.0工艺原理及目的3.1酸洗钝化原理：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
这层膜成独立相存在，通常是氧和金属的化合物。
它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。
为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，简称酸洗钝化。
3.2常见的酸洗钝化液工序使用配方：（1）（3%-5% NaOH脱脂）+（5-8%硝酸+23氢氟酸）（酸洗钝化）（2）（3%-5% NaOH脱脂）+（18%i肖酸+2%氢氟酸）（酸洗钝化）（3）（1% NaO H脱脂）+ （65%-68%肖酸）（酸洗钝化）（4）（3%-5% NaOH脱脂）+斯福特3050配液（主要成分：柠檬酸）4.0酸洗钝化前准备工作4.1熟悉待酸洗钝化的管路系统流程图（P& ID）及现场，将需要酸洗钝化的管道和需要移除、待替、封堵和增加的部件进行标注。
标注过的待酸洗钝化的管路系统流程图附在《管道清洗和钝化记录》后。
在待酸洗钝化的管理系统流程图上的标注做如下规定：（1）在管道清洗和钝化过程中需要清洗和钝化的管道和开启的阀门标注绿色；（2 ）在管道清洗和钝化过程中需要关闭的阀门在管路系统流程图上标注“关闭”；（3）需要移除、待替和封堵的部件用红色标注，如：压力探头、温度探头等精密仪器。
管道酸洗钝化方案
管道酸洗钝化作业指导书1.目的规范管道酸洗钝化操作流程，保护作业人员、管道、设备安全。
管道经过酸洗钝化，使其表面暴露于空气或其它含氧环境中时会自发形成化学惰性表面，表面经过彻底清洁或除垢，在含氧环境中会自发形成惰性膜。
1. 适用范围适用于制药、化工和食品行业用于储存和分配系统中的洁净管路系统，用于该系统中与物料直接接触的不锈钢（SUS304）管道和管件。
2. 施工准备2.1进行酸洗钝化区域及管道应有明显的警示标志，所有与酸洗钝化无关的人员不得任意进出2.2操作人员所需的劳保用品必须齐全，作业中必须规范穿戴（如防护手套、防护面具、防护口罩、防护工作服、排风扇等）2.3操作人员及监护人员需了解使用化学品的物理、化学特征以及应急处理方法2.4根据酸洗钝化使用情况，备齐所需酸碱量；2.5根据使用酸量配备相应的石灰、碳酸氢钠、氢氧化钠，防备在有滴漏的地方中和溶液2.6参照化学品安全说明2.7使用循环设备及贮罐等需要耐酸碱腐蚀2.8准备合适的酸碱废液收集罐，以便中和后排放3.管道钝化步骤4.1管道预清洗4.1.1检查管道各连接点是否紧固，用水点阀门是否关闭4.1.2进行管道清洗，打开循环泵、回流阀，冲洗一段时间（15-30 分钟，可根据具体情况选择时间），检查管道各连接点是否紧固，有无泄漏点4.2管道脱脂处理4.2.1排尽管道清洗时的液体4.2.2配置 1%的氢氧化钠液体放入贮罐加热到70℃，循环 15-30 分钟后排尽4.2.3用纯化水冲洗管道至出水点和贮罐电导率一致，检查PH 值至 7.0 左右4.3管道钝化处理4.3.1配置 8%硝酸溶液放入贮罐加热到 49℃ -52℃，循环60 分钟4.3.2循环 60 分钟后，加入适量氢氧化钠，当PH 值等于 7.0 时，打开排水阀，加入纯化水边循环边排放（循环 5-15分钟）4.3.3放掉清洗用纯化水4.4管道清洗处理4.4.1再加入纯化水，循环30 分钟及以上，直到出水点和贮罐电导率一致，检查PH 值为中性4.4.2检测合格后，排出清洗用纯化水5.合格标准5.1管道脱脂处理清洗合格标准：各点PH 值在6.5-7.55.2脱脂处理合格检验方法：①用干净的白色滤纸擦抹脱脂件表面，无油荧光为合格；②用无油蒸汽吹扫脱脂件，取其冷凝液，放入一直径为范围内1mm以下的纯樟脑，以樟脑粒不停地旋转为合格；③用波长 320~380nm 的紫外线检查脱脂件表面，无油荧光为合格；④上述方法所需条件不具备时，可从脱脂后的溶剂取样检验，油脂含量不得超过350mg/L 为合格；⑤用溶剂脱脂的管道必须将残留溶剂彻底吹出至无溶剂气味为止，用碱液脱脂的，必须用无油清水冲洗至中性，然后干燥，用于冲洗不锈钢管道的水中的含氯量不得大于25× 10-6mg/kg。
【涨知识】不锈钢管道的内表面脱脂清洁处理及钝化
【涨知识】不锈钢管道的内表面脱脂清洁处理及钝化验合格管道和焊接表面的质量极为重要。
因此，在运输和装配过程中应特别注意避免擦伤管子、设施和其他设备的表面。
一、不锈钢管道的脱脂处理不锈钢管道在清洗钝化处理以前需要进行脱脂处理。
脱脂处理的目的是为了去除管道内壁由于加工而残留的油脂。
通常，制药用水中的不锈钢管道采用的脱脂剂为工业酒精或二氯化碳。
参与制药用水系统的不锈钢管道大多数为小口径管道，脱脂可采用浸泡法，即将管子放入盛有脱脂剂的槽内，浸泡10~10min，浸泡过程中应翻动管子3~4次，然后取出，再用不含油的干燥压缩空气或氮气吹扫。
脱脂合格的检查方法：①用干净的白色滤纸擦抹脱脂件表面，无油荧光为合格；②用无油蒸汽吹扫脱脂件，取其冷凝液，放入一直径为1mm以下的纯樟脑，以樟脑粒不停地旋转为合格；③用波长320~380nm的紫外线检查脱脂件表面，无油荧光为合格；④上述方法所需条件不具备时，可从脱脂后的溶剂取样检验，油脂含量不得超过350mg/L为合格；⑤用溶剂脱脂的管道必须将残留溶剂彻底吹出至无溶剂气味为止，用碱液脱脂的，必须用无油清水冲洗至中性，然后干燥，用于冲洗不锈钢管道的水中的含氯量不得大于25×10-6mg/kg。
二、不锈钢管道的清洁焊接件的内、外都应清洁与酸洗，以尽可能恢复材料抵抗微生物腐殖的性能，此后还应用清洁的热水小心地淋洗。
气体管道安装时，应在安装过程中用干燥的经无菌过滤的压缩空气逐渐吹洗干净。
应建立安装和清洁规程并经用户认可。
蒸汽管道清洁应遵循的规程将在以后讨论。
下面是应该参考的清洗程序，用于说明在实际的管道清洗过程中，应该采用哪一些步骤，怎样的清洗程序才具有可操作性。
1、人工清洗方法基本方法是先用干净的布团在管内沿着的一个方向拖擦，或用压缩空气对管内表面进行吹扫，直到管内无污垢为止。
2、化学清洗方法这个方法宜在不锈钢管道的焊接安装完成以后进行，其基本步骤如下：①化学清洗液体的配方按体积分数计:硝酸(HNO3)15%，氢氟酸（HF）1%，水（H2O）83%。
不锈钢设备及管道焊接钝化处理规程

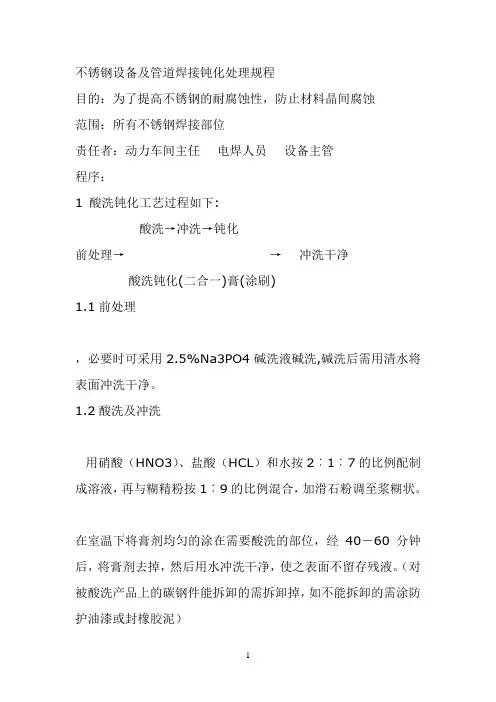

不锈钢设备及管道焊接钝化处理规程
目的：为了提高不锈钢的耐腐蚀性，防止材料晶间腐蚀
范围：所有不锈钢焊接部位
责任者：动力车间主任电焊人员设备主管
程序：
1 酸洗钝化工艺过程如下:
酸洗→冲洗→钝化
前处理→→冲洗干净
酸洗钝化(二合一)膏(涂刷)
1.1前处理
，必要时可采用2.5%Na3PO4碱洗液碱洗,碱洗后需用清水将表面冲洗干净。
1.2酸洗及冲洗
用硝酸（HNO3）、盐酸（HCL）和水按2︰1︰7的比例配制成溶液，再与糊精粉按1︰9的比例混合，加滑石粉调至浆糊状。
在室温下将膏剂均匀的涂在需要酸洗的部位，经40－60分钟后，将膏剂去掉，然后用水冲洗干净，使之表面不留存残液。
（对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需涂防护油漆或封橡胶泥）
1.3钝化及冲洗
用硝酸（HNO3）和盐酸（HCL）按6︰4的比例配制成溶液，再与糊精粉按1︰9的比例混合，加滑石粉调至浆糊状。
在室温下将膏剂均匀的涂在已酸洗部位，经2－3小时后，将膏剂去掉，然后用水冲洗干净，使之表面不留残液。
1.4 酸洗钝化(二合一)膏(涂刷)及冲洗
,氧化皮较厚处可略涂厚些。
,根据原材料的厚度使钝化膏保持5－30分钟。
,直至表面呈显均匀的银白色。
2 酸洗钝化的质量检验
2.1 外观检验
酸洗钝化表面应呈现均匀的银白色，不得有明显的腐蚀痕迹,焊缝及热影响区表面不得有氧化色,不得有颜色不均匀的斑痕。
2.2 残液检验
用酚酞试纸检查表面上残液的冲净程度pH值中性为合格。
不锈钢管钝化方案
不锈钢管钝化方案本文介绍了一种有效的不锈钢管钝化方案，旨在提高不锈钢管的耐腐蚀性和延长使用寿命。
针对不同的应用领域和环境条件，我们提出了不同的钝化方法，并详细说明了操作步骤和注意事项。
以下是具体内容：一、背景介绍不锈钢管是一种高度耐腐蚀的金属管道材料，广泛应用于化工、石油、食品加工等领域。
然而，在某些特殊环境下，不锈钢管仍可能出现腐蚀的情况，影响其使用寿命和性能表现。
为此，我们需要采取钝化措施来加强不锈钢管的耐腐蚀性。
二、酸性钝化酸性钝化是一种常用的钝化方法，适用于一般情况下的不锈钢管。
操作步骤如下：1. 清洗：首先，将不锈钢管浸入去离子水中进行彻底清洗，以去除表面的污垢和杂质。
2. 酸洗：然后，将不锈钢管浸泡在适当浓度的酸性溶液中，如硫酸、盐酸或硝酸中，时间一般为10-30分钟。
酸洗可以去除不锈钢表面的氧化层和锈蚀痕迹，为后续的钝化处理做好准备。
3. 氧化：将酸洗后的不锈钢管放置于空气中，使其表面自然氧化形成一层致密的氧化膜，增强耐腐蚀性。
4. 漂洗：最后，将不锈钢管用清水彻底漂洗干净，以去除残留的酸性溶液和杂质。
三、碱性钝化碱性钝化适用于在酸性条件下无法完全去除的污垢和腐蚀产物。
操作步骤如下：1. 清洗：与酸性钝化相同，首先用去离子水彻底清洗不锈钢管的表面。
2. 碱洗：然后，将不锈钢管浸泡在碱性溶液中，如氢氧化钠或氢氧化钾溶液中，时间一般为30-60分钟。
碱性溶液可以有效去除酸性条件下残留的污垢和腐蚀产物。
3. 漂洗：最后，将不锈钢管用清水彻底漂洗干净，以去除残留的碱性溶液和杂质。
四、其他钝化方法除了酸性钝化和碱性钝化，还有其他一些特殊的钝化方法，如电化学钝化、化学物理钝化等。
这些方法往往需要专业设备和技术人员进行操作。
根据具体的需求和条件，可以选择合适的钝化方法。
五、注意事项在进行不锈钢管钝化过程中，需要注意以下事项：1. 操作环境：选择洁净、无尘、无腐蚀性气体的环境进行钝化处理，以避免外界污染物对不锈钢管的影响。
脱脂酸洗钝化
脱脂酸洗钝化1不锈钢设备制造过程中的酸洗钝化处理4．1．1切削加工后的清洗及酸洗钝化[6]不锈钢工件经切削加工后表面上通常会残留铁屑、钢末及冷却乳液等污物，会使不锈钢表面出现污斑与生锈，因此应进行脱脂除油，再用硝酸清洗，既去除了铁屑钢末，又进行了钝化。
4．1．2焊接前后的清洗及酸洗钝化[7]由于油脂是氢的来源，在没有清除油脂的焊缝中会形成气孑L，而低熔点金属污染(如富锌漆)焊接后会造成开裂，所以不锈钢焊前必须将坡口及两侧20mm内的表面清理干净，油污可用丙酮擦洗，油漆锈迹应先用砂布或不锈钢丝刷清除，再用丙酮擦净。
不锈钢设备制造无论采用何种焊接技术，焊后均要清洗，所有焊渣、飞溅物、污点与氧化色等均要除掉，清除方法包括机械清洗与化学清洗。
机械清洗有打磨、抛光与喷砂喷丸等，应避免使用碳钢刷子，以防表面生锈。
为取得最好的抗腐蚀性能，可将其浸泡在HNO3和HF 的混液中，或采用酸洗钝化膏。
实际上常4锎1械清洗与化学清洗结合起来应用。
4．1．3锻铸件的清洗[6]经锻铸等热加工后的不锈钢工件，表面往往有一层氧化皮、润滑剂或氧化物污染，污染物包括石墨、二硫化钼与二氧化碳等。
应通过喷丸处理、盐浴处理以及多道酸洗处理。
如美国不锈钢涡轮机叶片处理工艺为：盐浴(10min)→水淬(2．5min)→硫酸洗(2min)→冷水洗(2min)→碱性高锰酸盐浴(10min)→冷水洗(2min)→硫酸洗(1rain)→冷水洗(1min)→硝酸洗(1．5min)→冷水洗(1min)→热水洗(1min)→空气干燥。
4．2新装置投产前的酸洗钝化处理许多大型化工、化纤、化肥等装置的不锈钢设备与管道在投产开工前要求进行酸洗钝化。
虽然设备在制造厂已进行过酸洗，去除了焊渣与氧化皮，但在存放、运输、安装过程中又难免造成油脂、泥砂、铁锈等的污染，为确保装置与设备试车产品(尤其是化工中间体及精制品)的质量能够达到要求，保证一次试车成功，必须进行酸洗钝化。
不锈钢管道清洗钝化操作规程
不锈钢管道清洗钝化操作规程一、前言二、操作步骤1.设备准备（1）准备清洗工具，包括橡胶手套、刷子、海绵、清洁剂等。
（2）准备钝化剂，根据不锈钢管道的材质和使用环境选择合适的钝化剂。
2.清洗操作（1）穿戴好防护装备，包括橡胶手套和护目镜等。
（2）将不锈钢管道表面的油污、灰尘等清洗干净，可以用刷子蘸清洗剂擦拭，也可以用海绵沾清洁剂擦拭。
（3）对于较难清洗的污垢，可以使用钢丝球等辅助工具进行擦洗，但要注意不要刮伤不锈钢表面。
（4）清洗完成后，用清水冲洗干净，确保不锈钢管道表面的清洁。
3.钝化操作（1）在清洗干净的不锈钢管道表面均匀涂布钝化剂，注意要保持一定的湿润度。
（2）待钝化剂在不锈钢管道表面停留一段时间后，再用海绵或布等工具将多余的钝化剂擦拭干净。
（3）让不锈钢管道表面自然干燥。
4.注意事项（1）在操作过程中，要注意个人防护，确保安全。
（2）根据不同的不锈钢材质和使用环境，选择合适的清洗剂和钝化剂。
（3）使用时要按照说明书要求的浓度进行稀释，避免使用过浓的清洗剂或钝化剂。
（4）避免使用含有酸性或腐蚀性物质的清洗剂或钝化剂，以免对不锈钢管道造成损害。
（5）在不锈钢管道清洗钝化操作过程中，要注意不要将钝化剂触及到其他金属材料，以免造成腐蚀。
（6）清洗和钝化完成后，要及时清理工作场地，保持整洁。
三、操作记录在进行不锈钢管道清洗钝化操作过程中，要及时记录相关操作数据，包括管道材质、使用的清洗剂和钝化剂的名称和浓度、操作时间等，以备后续参考和追溯。
四、操作培训和评估为了保证操作人员对不锈钢管道清洗钝化操作规程的理解和掌握，必须进行相关的操作培训和评估。
培训内容应包括不锈钢管道清洗钝化的操作步骤、注意事项、安全防护等，培训结束后要进行考核评估，确保操作人员具备相应的操作能力。
五、操作检查与验收对进行不锈钢管道清洗钝化操作的结果进行检查和验收，确保管道清洗和钝化的质量。
检查和验收的内容包括清洗是否彻底、钝化剂的涂布是否均匀、管道表面是否无污垢等。
不锈钢酸洗钝化原理和钝化的方法与工艺
不锈钢酸洗钝化原理和钝化的方法与工艺不锈钢是一种具有优良耐腐蚀性能的合金材料。
然而，在一些情况下，不锈钢表面可能会产生薄层有害的铁锈，这会影响不锈钢的性能和美观度。
为了使不锈钢表面达到更好的耐腐蚀性能和美观度，常常需要进行酸洗钝化处理。
一般来说，不锈钢酸洗钝化的工艺可分为以下几个步骤：1.表面清洗：通过机械或化学方法，将不锈钢表面的油污、灰尘等杂质清除干净，为后续的酸洗钝化做好准备。
2.酸洗：将不锈钢部件浸泡在浓度适宜的酸性溶液中，酸洗可以去除不锈钢表面的氧化物、氢氧化物和杂质等，同时在表面形成一层铁氧化物，作为后续钝化的基础。
3.钝化处理：在经过酸洗后，不锈钢表面会形成铁氧化物层，但这层氧化物并不稳定，容易被降解。
为了增加钝化膜的稳定性，可以选择适当的钝化剂，使其在表面与铁氧化物反应，形成致密、稳定的钝化膜，如铬酸钝化、氮化钝化等。
4.清洗：将钝化处理后的不锈钢部件进行充分清洗，将残留在表面的酸性溶液、钝化剂等溶液彻底清除。
5.除锈：如果钝化过程中产生了不均匀的钝化膜，或者其他原因导致表面有锈斑、锈垢等，需要进行有效的除锈处理，以保证整个钝化过程的质量。
需要注意的是，在进行不锈钢酸洗钝化处理时，应选择适当的酸洗钝化液浓度和温度，以及适当的酸洗时间和钝化时间。
不同的不锈钢材料和应用环境都可能需要不同的酸洗钝化工艺，所以在具体操作中，需要根据材料和要求来选择与调整工艺参数。
总之，不锈钢酸洗钝化是一种重要的表面处理工艺，能够提高不锈钢材料的耐腐蚀性能和美观度。
正确选择合适的材料、工艺参数和操作方法，可以确保不锈钢酸洗钝化的效果和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢管道酸洗钝化及脱脂的具体工序
不锈钢管道酸洗钝化及脱脂的具体工序可以按照以下步骤进行：
1. 脱脂处理：首先将不锈钢管道表面的油污、脂肪等杂质清除干净，可以使用溶剂、碱性清洗剂或超声波清洗设备进行脱脂处理。
2. 酸洗处理：将脱脂后的不锈钢管道浸泡在酸性溶液中，常用的酸性溶液包括硫酸、盐酸等。
酸洗的时间和温度根据具体情况可调节，一般较短时间（几分钟到半小时）。
3. 中和处理：酸洗后，需要对酸洗残留物进行中和处理，将不锈钢管道浸泡在碱性溶液中。
常用的中和溶液包括氨水、氢氧化钠等。
中和的时间和温度也可以根据具体情况进行调节。
4. 钝化处理：钝化是为了增加不锈钢表面的耐腐蚀性能。
不锈钢管道经过酸洗和中和处理后，需要进行钝化处理。
常用的钝化剂有硝酸、铬酸等。
将不锈钢管道浸泡在钝化剂中一段时间，通常为几分钟到几小时。
5. 冲洗处理：钝化处理后，需要将不锈钢管道用清水进行冲洗，以将残留的酸洗、中和和钝化剂溶液彻底冲洗掉。
6. 干燥处理：冲洗后，将不锈钢管道放置在通风的地方晾干，或使用电热干燥设备进行干燥处理。
这些工序可以根据具体需求和管道尺寸进行调整和细化，同时
还需要根据不锈钢管道的材质和用途选择合适的酸洗剂、钝化剂等。
为了确保工序的质量和安全，建议在进行酸洗、钝化等处理前仔细阅读并遵守相关的操作规程和安全操作要求。
