超临界机组汽轮机结垢腐蚀原因分析
超临界机组汽轮机结垢腐蚀原因分析
摘要：本文通过某厂汽轮机由于汽轮机组大面积结垢导致的汽轮机组调节级压力逐渐升高的故障分析过程，通过对汽轮机结垢成分以及运行汽水品质的全面查定，对机组运行管理及机组停炉保护等问题提出整改建议。
关键词：超临界 汽轮机 结垢 汽水品质
1 前沿
某厂2号机组锅炉为东方锅炉厂生产的DG2102/25.4Ⅱ9型超临界参数变压直流炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构П型锅炉。汽轮机为上海电气集团生产的N660-24.2/566/566型一次中间再热、单轴、三缸四排汽、双背压、八级回热抽汽、凝汽式汽轮机。机组于2013年10月通过168小时试运行后正式商业运行。
该厂主要水源为城市污水厂处理后中水（地表水作为紧急备用水源），通过污水处理站(曝气生物滤池+反硝化滤池)处理后进入电厂，后续流程如下：
来水 机械加速澄清池 变孔隙滤池 循环水
锅炉补给水 过滤器 机加澄清 池循环水排污水
循环水排污水经过预处理后进入锅炉补给水系统，通过超滤+一级反渗透+二级反渗透+混床处理后为机组提供合格除盐水。
给水采用AVT(R)水工况，给水加氨和联氨，机组给水电导率控制在5μS/cm左右（对应的理论pH值为9.27）。联氨控制20~25μg/L。
停炉保护方法采用传统的“氨、联氨钝化烘干法”，要求停炉前2h，无铜系统加氨提高给水pH值至9.4~10.0，联氨浓度加大到0.5mg/L~500mg/L，热炉放水，余热烘干。
2 汽轮机检查情况
2.1 高压缸
高压缸从调速级起，整体呈锈红色并颜色逐级加深。调速级固体颗粒冲蚀现象不明显。迎汽侧叶片第8~11级表面有疏松锈红色沉积物，其中第10级叶片最多，第11级叶片为局部分布。背汽侧调速级及第1级叶片表面沉积物不明显，第2~11级叶片表面有明显沉积物，其中8、9级叶片最多。
2.2 中压缸
中压缸迎汽侧叶片整体呈钢灰色，背汽侧第1~3级呈钢灰色，4~8级呈锈红色。迎汽侧叶片无明显沉积物，1~7级叶片表面有不同程度的氧化皮剥落现象。背汽侧第4~8级叶片表面有明显沉积物并逐级增多。
2.3 低压缸
低压缸迎汽侧叶片第1级表面固体颗粒冲蚀现象较为明显，第2~4级叶片表面有停运锈斑，其中第2~3级叶片表面锈斑下有点蚀坑，第5级叶片表面有锈红色沉积物，末级叶片水蚀现象不明显。背汽侧第1~2级有极少沉积物，第3~4级表面有停运锈斑，其中第4级较为严重，第5~6级叶片表面有沉积物，其中第5级较多。
2.4 高压缸隔板
高压缸隔板整体呈锈红色，表面有较明显沉积物附着，沉积物为锈红色，局部为白色。
3 汽轮机存在问题分析 3.1 高、中压缸结垢问题分析
根据超临界机组运行和分析经验，高中压缸垢样主要为铁的化合物，主要的杂质成分在汽轮机的沉积分布规律见图1。因此随着机组运行年限的增加，叶片表面产生沉积物是必然的结果，但可以通过对叶片表面的沉积速率进行计算，而对结垢作出评价。
图3汽轮机典型沉积物分布图
从图1中可以看到，铁的化合物的主要分布区域为高、中压缸，也与此次检查结果一致。
化验分析高压缸第9级叶片结垢速率为3.44mg/(cm2﹒a)，属于二类。
对机组高压缸效率及调节级压力参数进行检查，发现2号机组自投产后，机组的调节级压力始终在缓慢上升。机组各监视段压力也超过了设计值。使用DCS测点作为检查手段，通过2014年以来的机组热力试验的结果，分析得出机组的高压缸效率持续降低。具体数据见下表。
调节级压力 Mpa 16.50 18.14 19.47
可以看到，2号机组自投产以来，调节级压力呈现持续上涨的趋势，说明2号机组汽轮机结垢现象的发生延续机组运行整个过程。
分析造成汽轮机动叶及隔板表面沉积物较为明显的原因为以下几点。
精处理系统运行状况。2号机组在投产以来，精处理前置过滤器一直采用启动滤元运行，启动滤元滤径为10μm，滤元孔径大，过滤效果相对正式滤元效果较差。同时由于化学专业人员缺乏超临界机组设备运行管理经验，导致精处理混床一直氨化运行，而氨化混床的除盐和除铁效率较低，无法满足超临界机组水汽品质控制要求，2015年中改为电导率控制，采用氢型混床运行。
给水水工况的影响。电厂给水处理设计为加联氨的AVT(R)工况，相比AVT(O)(给水只加氨)和OT(给水加氧)工况，此工况下给水系统的腐蚀速度最大，电厂于2014年11月停加联胺，给水采用只加氨水的AVT(O)工况。但AVT(O)并不能完全抑制给水系统的腐蚀现象，只能在一定程度上抑制。机组系统压力变化情况见下表。
日常水汽品质影响。该厂给水和蒸汽中的铁含量指标经常达到标准值上限，图2为2014年7~9月给水和蒸汽中铁含量变化图。
图2机组7月~9月水汽系统铁含量
从上图中看到两台机组水汽中铁含量都较高，平均值达到4.2μg/L，接近5.0μg/L的控制值上限，高于期望值的数据占93.48%。水汽中铁含量过高意味着热力设备处于发生结垢危害的高风险水平。
电厂日常送样结果显示水汽中腐蚀性阴离子及铁含量较高，检测结果见下表。
显示电厂水汽样中腐蚀性阴离子及铁含量较大。其中阴离子含量大与精处理混床运行控制有关，树脂再生度低或精处理运行终点控制不当都会造成水汽中阴离子含量大。而铁含量较大，与精处理除铁效率、给水系统腐蚀及水汽系统清洁程度有关。
4 机组运行管理及其他问题分析 （1）运行人员、专业技术人员对指标的异常变化不敏感，汽轮机调节级压力持续上升，最大值达到甚至超过19.8MPa的控制值，但电厂人员未及时进行分析，采取措施。
（2）从前置过滤器解体检查发现，化学运行日常管理不力，定期工作执行不到位，有随意更改定期清洗周期现象，不以实际水质情况进行有效定期清洗工作，造成前置过滤器污堵。
（3）化学炉内加药系统目前仍然采用人工就地手动调整的方式，连画面点操都无法实现，造成给水pH波动较大，不能实现线性运行，进而影响整个热力系统的水汽品质；
（4）化学凝结水处理系统的高速混床树脂再生和除盐的混床再生，均由化学运行岗位交接班顺延进行，存在再生操作的不连续性，树脂的清洗、再生情况受人为因素影响较大，进而影响树脂的再生度，运行周期和制水量，条件允许情况下，建议实现专职负责，能有效提高树脂的使用寿命；
（5）循环冷却水使用中水，结合本次2号机组汽轮机积盐现象，希望提高对水质监督的认识，中水组成结构更复杂，来水水质难控制，应加强循环水水质监督，开展循环水动态模拟实验，对循环水水质控制方式进行调整，防止结垢事故再次发生。
5 结论及要求
（1）机组汽轮机结垢速率为3.44mg/(cm2﹒a)，属于二类。机组调节级压力呈现持续上涨的趋势，说明机组汽轮机结垢现象的发生持续机组运行整个过程。
（2）造成汽轮机结垢的主要原因为机组启动期间水汽品质较差、精处理前置过滤器反洗频率较长、精处理混床运行不正常、给水水工况不佳、机组停备用期间防锈蚀保护工作不到位及化学技术人员缺乏超临界机组运行经验，水汽品质控制不佳。
（3）加强各专业及相关人员技能操作培训，提高自身水平，了解超临界机组运行特性，能够及时发现和处理机组运行过程中产生的问题，避免问题的持续恶化。
（4）炉内加药仍然采用手动模式，化学在线仪表参数没有引进厂SIS系统等问题应尽快解决。
（5）超临界机组在运行中严密监视调节级压力的变化情况，以期及早发现，及时采取措施
（6）对汽轮机进行机械喷丸除垢，以彻底清除喷嘴、叶片上面的结垢，恢复汽轮机正常通流面积。
火力发电厂凝汽器铜管的腐蚀和节能措施
火力发电厂凝汽器铜管的腐蚀与节能措施１５
火力发电厂凝汽器铜管
的腐蚀与节能措施
张大全吴一平周国定
（上海电力学院环境工程系，国家电力公司热力设备腐蚀与防护重点实验室）
摘要讨论了火力发电厂凝汽器铜合金管应用中的腐蚀问题，分析了做好停运
保护、加强水质控制和处理、进行凝汽器铜管的清洁处理、硫酸亚铁成膜等减少铜管腐蚀的解决办法。介绍了凝汽器铜管的节能技术发展和强化传热技术的应用，对
电厂凝汽器铜管的应用前景进行了展望。关键词凝汽器铜管腐蚀节能
１前言
铜合金材料具有良好的导电、导热性和机械性能，一定的抗腐蚀性能，且易于与管板连
接，所以一直是我国发电厂凝汽器、冷油器、低压加热器、除氧器等热交换器的首选管材…。铜合金材料在电厂冷凝器上的使用，曾带来了显著的经济效益，对确保电厂的水汽
循环、电力生产的安全经济运行，发挥了重要的作用悼’３Ｊ。由于地域及地理环境的影响，电
厂用于冷凝器的冷却水水质不同，如湖泊水、河流水、地下水、自来水等。近年来随着环境
水质的恶化，使得凝汽器铜管的腐蚀问题日益突出，加上国际铜价的不断上涨，电厂凝汽器的铜制管材有逐渐被不锈钢材料取代的趋势。本文总结归纳了火力发电厂凝汽器铜管腐蚀形
态和主要原因，探讨凝汽器铜管的运行维护措施，以及凝汽器节能降耗方面的技术发展。
２凝汽器铜管失效的主要原因
凝汽器是热力发电机组中重要的辅助设备。凝汽器的腐蚀泄漏严重影响机组的水汽品
质，威胁到机组的安全经济运行。火力发电厂凝汽器的铜合金管材主要为黄铜管和白铜管，新设计的凝汽器一般在主冷凝区使用加砷的ＨＳｎＴ０—１、ＨＡｌ７７。２、ＨＳｎ７０—１Ｂ管，空抽区
采用ＢＦｅ３０—１一ｌ（Ｂ３０）及ＢＦｅｌ０—１—１（Ｂ１０）铜管以及１Ｃｒｌ８Ｎｉ９Ｔｉ等不锈钢管。凝汽器铜管的腐蚀有多种形式，例如：溃疡腐蚀、脱锌腐蚀、冲击性腐蚀、疲劳腐蚀、点蚀、微
生物腐蚀、应力腐蚀、垢下腐蚀等，这些都是从不同的方面对腐蚀进行描述。凝汽器铜管的
腐蚀又可以分为蒸汽侧的腐蚀和冷却水侧的腐蚀。蒸汽侧的腐蚀主要包括冲刷腐蚀、振动损
发电厂超临界汽轮机通流间隙的调整
发电厂超临界汽轮机通流间隙的调整
摘要：汽轮机汽封径向通流间隙的测量调整是整个汽轮机检修过程的核心，以国内某电厂超临界机组汽轮机高中压缸汽封径向通流间隙的测量调整为例，采用压铅丝法测量方法和半实缸结合模拟全实缸状态调整方案，结合现场检修过程中的实际情况和问题，对常规调整方案和工艺进行改进和优化，在保证机组检修质量的前提下，大幅缩短检修工期，有效提高了检修工作的质量和效率。
关键词：发电厂超临界；汽轮机通流间隙；
前言：汽轮机通流部分经济性, 存在着各种多变的影响因素, 例如汽封间隙改变、通流部分叶片表面结垢、叶片叶型受损、叶片表面粗糙度增大等。但现场工作中, 由于缺少一种实用的方法或工具对影响汽轮机通流部分经济性的各项因素进行定量分析和计算, 造成汽轮机大修中无法确定检修重点和主要控制目标。
一、影响发电厂超临界汽轮机通流效率因素的作用机理分析
1.蒸汽泄漏偏离设计状态。汽轮机内部各种位置汽封及缸内的泄漏均属于这种类型。蒸汽泄漏偏离设计, 直接造成部分蒸汽无法在级内正常做功, 从而影响汽轮机效率。
2.表面粗糙度增加造成额外的磨擦损失。例如, 在高压缸内, 通流级相比中、低压缸而言在更高的雷诺数下运行, 雷诺数越高, 边界层厚度越薄, 则表面粗糙物更易于穿越层流区, 产生额外的磨擦损失。
3.固体颗粒侵蚀的作用机理。固体颗粒侵蚀可直接造成汽轮机通流效率的降低及运行成本增加, 其主要原因如下: 动叶进口汽流角度处在非设计状态，动叶及静叶的型线损失静叶片上的汽流分离，颗粒物造成的径向叶顶汽封间隙增加这些原因中汽轮机叶片表面粗糙度增加, 可由叶片表面粗糙度增加的影响因素来进行分析;径向叶顶汽封间隙增加, 可由汽封间隙增加的影响因素来进行定量分析。 4.叶片表面沉积物的作用机理。叶片表面的沉积物会产生两个效果, 一方面是由于沉积物使叶片表面粗糙度增加, 降低了通流级的效率;另一方面, 由于表面沉积物的存在, 使叶片之间通流面积减少。
超_超超_临界机组调试阶段的化学汽水品质控制
第
37卷 第
6期
2009年
6
月Vol.37
No.6
Jun.
2009
超
(超超
)临界机组调试阶段的化学汽水品质控制
茆顺涵
(上海电力建设启动调整试验所
,上海
200031)
摘 要
:超(超超)临界机组由于机组容量大、蒸汽参数高
,为了确保机组长周期安全稳定高效运行
,如何减少
热力系统的腐蚀和结垢就显得尤其重要。化学监督所参考的标准和过程控制手段都要求更加严格。新机组
建设和启动调试阶段的化学监督工作是第一道工序
,对运行中的汽水品质影响较大
,重点介绍上海外高桥发
电三期工程
1000MW机组的分系统调试、化学清洗、机组冲管及整组启动等各阶段化学监督工作的控制优
化、技术创新等方面的工作情况。
关键词
:超(超超)临界
;化学汽水品质
;控制
;调试
作者简介
:茆顺涵(
19782)
,男
,工程师
,从事火电厂脱硫脱硝、电厂化学监督等方面的调试、优化。
中图分类号
:TM621.8 文献标志码
:B 文章编号
:10012
9529(
2009)
062
10532
03
Qualitycontrolofthechemicalsteamwaterinthetrialrunofultra2
supercriticalunits
MAOShun2
han
(
ShanghaiPowerConstructionTestingInstitued,Shanghai200031,China)
Abstract:Theultra2
supercriticalunitsarecharacterizedbylargecapacityandhighsteamparameters.Toensurethe
long2
termsafe,stableandefficientoperationoftheunits,itisimportanttoreducethecorrosionandboilerscale.The
referencestandardsandcontrolmeasuresforchemicalsrelatedsupervisingareevenstricter.Thesupervisionofchem2
超临界锅炉洗硅的必要性方法和效益
超临界锅炉洗硅的必要性方法和效益
1、
超超临界机组需要洗硅吗？
超超临界机组炉水（临近汽化之前的水，这里这样命名是为了将它与给水泵的出水区别开）和蒸汽拥有同样的化学品质，炉水直接转变成蒸汽，水里的钠、二氧化硅、氨和其它化学成份直接转化为蒸汽里的杂质。如果炉水含有超标的硅，那么蒸汽就硅超标，蒸汽硅超标，会导致汽轮机低压缸末级叶片积硅，积硅多的话就会对汽轮机效率产生影响，同时使轴向推力加大。所以，保证炉水品质合格是防止产生后续污染的关键手段。
基建过程中，热力系统管道中会存在少量的二氧化硅，主要来源于管道的喷砂除锈残存的沙砾、管道阀门储存过程中吹进的泥土、热力系统组装安装过程中残存在系统内的焊渣焊条头等。这在每个现场都或多或少存在，而这些物质都是含硅物质。
“洗硅”是指大型火电机组在基建试运阶段，把存在于热力系统中的含硅物质通过各种方法排出热力系统，避免汽轮机结硅垢的一个过程。这个过程在亚临界及以下机组主要靠三种办法完成：炉前系统依靠炉前清洗和彻底的人工清理；过热器和再热器的洗硅靠吹管完成，因为大型火电机组基建阶段的含硅物质主要是颗粒状的，吹管可以保证完全去除；省煤器、水冷壁、汽包等炉本体水系统的洗硅主要靠化学清洗和汽包排污。
直流炉也确实无法避免系统中含硅物质的存在。但让高硅炉水转化为蒸汽进而造成汽轮机结硅，显然是将来的运行方不愿接受的。所以，直流炉也需要进行洗硅。
2、
超超临界机组怎么洗硅
超超临界机组的炉前系统、蒸汽系统的洗硅同亚临界机组相同，炉前系统依靠炉前清洗和彻底的人工清理；过热器和再热器的洗硅靠吹管完成。不同点在于炉内水系统，即省煤器、水冷壁、启动分离器等部位。因为超临界机组不能运行中排污，所以必须把炉内水系统的洗硅在整套启动之间完成，这是直流锅炉的一个特点。
这个部分的洗硅抓好两点，一是化学清洗，这个系统管道多而细且长，冲洗和化学清洗多用EDTA或复合酸，如用复合酸清洗且清洗液中添加氟化物，那么就可以达到洗硅目的。二是如果用EDTA清洗或复合酸中不允许添加氟化物（环保排放要求达不到），那么就可以利用冲管尾段专门增加了一个快速洗硅步骤，加入洗硅成膜剂，保持炉水温度在270℃以上，维持3小时，将省煤器、水冷壁和启动分离器这几个部位残留的沙砾在洗硅成膜剂的作用下快速溶解，然后通过整炉放水排出系统。
汽轮机设备及其系统危险有害因素分析
汽轮机设备及其系统危险有害因素分析

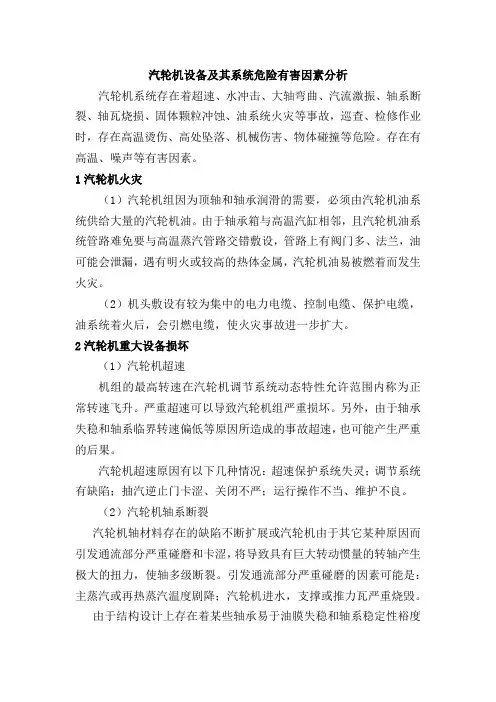

汽轮机系统存在着超速、水冲击、大轴弯曲、汽流激振、轴系断裂、轴瓦烧损、固体颗粒冲蚀、油系统火灾等事故，巡查、检修作业时，存在高温烫伤、高处坠落、机械伤害、物体碰撞等危险。存在有高温、噪声等有害因素。
