《钢渣风碎工艺用水技术规范》编制说明
《钢渣风碎工艺用水技术规范》编制说明
一工作简介
1 任务来源
根据工信厅科[2019]126 号文《工业和信息化部办公厅关于印发2019 年第
一批行业标准制修订和外文版项目计划的通知》，马鞍山钢铁股份有限公司作为牵头单位承担《钢渣风碎工艺用水技术规范》，计划号：2019-0385T-YB。
2 工作简况
马鞍山钢铁股份有限公司技术中心承担《钢渣风碎工艺用水技术规范》标准的起草工作：2019年7~12月：完成国内外先进钢渣处理工艺用水技术调研并选取国内具有代表性的钢渣处理工艺现场考察其用水现状；
2020年1~3月：完成马钢风碎用水现场跟踪，收集、梳理相关数据，确定钢渣风碎用水关键技术指标；
2020年4~6月：完成标准初稿（含编制说明）及公司内部讨论、修改；
2020年7~9月：完成标准征求意见稿（含编制说明）并发往相关单位进行意见征求及汇总；
2020年10月：完成标准送审稿（含编制说明）；
2020年11月~12月：完成标准审定并提交报批稿。
3 参编单位
本标准制定工作由马鞍山钢铁股份有限公司、冶金工业信息标准研究院等单位。
二、制定标准的目的、意义及原则
1 目的、意义
2016年7月工信部发布《工业绿色发展规划（2016-2020年）》，明确了“十三五”时期工业节水三大重点方向：一是强化高耗水行业节水管理和技术改造；二是推进水资源循环利用和废水处理回用；三是加快中水、再生水、海水等非常规水资源的开发利用。
钢渣风碎工艺用水量大，每吨渣需打水0.3吨水。
风碎工艺用水除50%~60%蒸发和随渣带走外，回水还将循环使用。
风碎工艺用水具有高蒸发、高温（回水水温为70~100℃，作业时，渣池中水温约90℃），由于水温较高，容易造成车间中高温蒸汽弥漫，形成白色烟羽，影响作业人员实现，加速厂房钢结构腐蚀。
同时，由于风碎钢渣粒度较细，平均粒径约2mm，可直接用于烧结配料、混凝土细集料及喷砂磨料，因此保证钢渣洁净度非常重要，工艺用水需满足相关要求，从
钢渣风碎工艺运行过程中，水作为一种冷却介质，也是钢渣稳定化处理的反应介质以及保证钢渣集料洁净度的清洗介质，非常重要。
随着超低排放标准要求，现场作业环境改善及节水等要求，需要针对钢渣风碎工艺用水制定相应的技术规范，以保证工艺运行及产品应用效果。
该标准的制定有利于规范钢铁企业的钢渣风碎工艺用水，有利于保证工艺运行过程安全，有利于保证钢渣风碎处理后产品应用及减少钢铁企业的大气污染物排放。
2 标准制定原则
（1）本标准制订过程主要依据《标准化法》等法律法规，按照GB/T1.1-2009给出的规则起草。
（2）在充分调研国内外工艺技术的基础上，结合国内实际应用情况制定合理的技术要求，以提高标准的科学性、实用性和可操作性。
（3）有利于推进钢铁行业绿色发展。
三、钢渣处理用水技术现状调研
1 国外技术现状
国外发达国家从20世纪初期就开始研究钢渣的处理和利用技术，并取得显著成果。
据统计，欧美、日本等发达国家钢渣综合利用率均已达到90%以上，其主要综合利用方式是将钢渣用于道路、建材领域。
因此，在钢渣处理过程中，他们主要以钢渣体积稳定性作为关键前提。
其中，美国主要采用热泼处理工艺，并配套较先进的破碎与磁选设备对钢渣进行综合利用。
日本主要采用露天蒸汽陈化处理工艺和热闷罐陈化处理工艺；德国一般采用露天风化使钢渣中的游离氧化钙和游离氧化镁与湿气反应使钢渣稳定。
综上，国外钢渣处理工艺主要为热泼等露天陈化工艺，以此推测其用水工艺相对简单。
2 国内技术现状
目前，国内最具代表性的钢渣处理工艺有热闷工艺、滚筒工艺和风碎工艺等。
随着各种钢渣处理工艺的不断发展完善，其用水工艺要求也在不断提高。
在2019年开始实施的GB/T 29514《钢渣处理工艺技术规范》中，热闷工艺、滚筒工艺、风碎工艺均规范了用水相关要求。
热闷工艺要求钢渣处理用水不应采用软水站浓盐水、焦化废水及其他有毒有害废水；钢渣处理用水应循环使用，不得外排等。
滚筒工艺要求除尘冷却水宜采用浊循环水系统，应设有回水沟、沉淀池、清水池、泵站和供回水管路；浊循环水系统应设置给药装置，定期向供水系统投放药剂，以保证水质稳定等。
风碎工艺要求循环冷却水系统应包括回水系统、补水系统和供水系统。
综上，国内钢渣处理工艺用水要求在不断规范、提高，有利于后期钢渣资源化利用。
四、标准技术内容
1 总则
本标准符合当前钢铁企业绿色发展趋势，规范风碎工艺用水要求，有利于提高水资源利用效率。
本标准适用于转炉钢渣风碎处理工艺用水系统的工程设计和水质要求。
2 参考相关标准文件
标准制定中参考了国内相关技术标准：
GB 3095 环境空气质量标准
AQ 2001 炼钢安全规程。
GB/T 29514 钢渣处理工艺技术规范
YB/T 804 钢铁渣及处理利用术语
GB 50721 钢铁企业给水排水设计规范
GB/T 50050 工业循环冷却水处理设计规范
GB/T 19923 城市污水再生利用工业用水质
GB/T 6904 工业循环冷却水及锅炉用水中pH的测定
GB/T 15453 工业循环冷却水和锅炉用水中氯离子的测定
GB/T 15456 工业循环冷却水中化学需氧量（COD）的测定-高锰酸钾法
GB/T 23838 工业循环冷却水中悬浮固体的测定
HJ 537 水质氨氮的测定蒸馏-中和滴定法
3 工艺用水要求
3.1 工艺流程
钢渣风碎工艺循环冷却水系统工艺流程示意图如图1所示。
图1 钢渣风碎工艺循环冷却水系统工艺流程示意图
3.2风碎工艺用水系统
（1）标准文本4.2.1中规定“钢渣风碎工艺循环冷却水系统应包括回水系统、补水系统和供水系统。
回水系统由回水沟、沉淀池和吸水井组成；补水系统通过管道与外部（如炼钢水处理系统）对接，补水进入沉淀池；供水系统由专用泵从沉淀池取水，对渣池进行补充供水”。
引用GB/T 29514《钢渣处理工艺技术规范》中“7.3.7循环水设备包括回水系统、补水系统和供水系统。
”
（2）标准文本4.2.2中规定“回水系统的沉淀池、风碎工艺的渣池应设液位检测装置”；4.2.3中规定“钢渣风碎工艺循环冷却水系统应设压力、流量检测装置，供水压力、流量应满足用水要求”；4.2.4中规定“钢渣风碎工艺循环冷却水系统应设加药装置，定期向供水系统投放药剂，以保证水质稳定”；标准文本4.2.5中规定“钢渣风碎工艺循环冷却水系统所涉及的补水池、沉淀池、吸水井等不得处在行车行程的下方”。
参考GB 50721《钢铁企业给排水设计规范》、GB/T 50050《工业循环冷却水处理设计规范》及AQ 2001《炼钢安全规程》中的相关规定制定。
3.3风碎工艺用水水质要求
标准文本5.1中规定的“风碎工艺吨渣耗水量（吨/吨渣）应≤1”，根据现场实际制定；标准文本5.2中规定的“水质要求”相关指标在参考GB/T 19923《城市污水再生利用工业用水质》中敞开式循环冷却水系统补充水的要求及GB/T 50050《工业循环冷却水处理设计规范》中直冷系统循环冷却水水质指标的基础上，适当放宽了对水中氯离子含量的要求，有利于钢铁企业中水回用，节省水资源。
五、标准中涉及专利知识产权说明
无。
六、采用标准情况及相关标准关系
本次制定未查询到与该产品相关国际与国家标准。
七、标准的属性建议
根据我国标准性质的划分，建议本标准为行业推荐性标准。
9标准技术水平及预期的社会经济效果
本标准技术内容达到国际先进水平。
本标准的制定有利于规范钢渣风碎工艺用水要求，避免因水质因素造成的风碎工艺现场处理问题及后续资源化利用问题等。
标准制定完成后，可为钢渣风碎处理企业提供参考借鉴，对钢铁企业绿色发展、科学用水具有重要的意义。
九、贯彻标准的要求和措施建议（包括组织措施、技术措施、过渡办法等内容），根据国家经济、技术政策需要和该标准涉及的产品的技术改造难度等因素提出标准的实施日期的建议由该标准归口单位成立标准管理贯彻小组，对该标准进行推广应用。
组织标准宣传贯彻培训，成立专门的标准答疑部门，对贯标单位进行答疑指导。
所有贯标单位需严格执行该标准所涉及的技术指标要求。
建议该标准通过评审后尽快实施。
标准编制组。
钢铁渣处理与综合利用技术探讨
总739期第五期2021年2月河南科技Journal of Henan Science and Technology钢铁渣处理与综合利用技术探讨李爱民（烟台鲁达环境影响评价有限公司，山东烟台264004）摘要：为加快钢铁渣综合利用产业的发展，防止钢铁渣对环境的污染，规范钢铁渣处理和综合利用生产线的建设和运行管理，提高钢铁渣综合利用水平，2019年中华人民共和国住房和城乡建设部制定了《钢铁渣处理与综合利用技术标准》（GB/T51387—2019）。
本文主要分析钢渣、高炉渣的处理工艺及其特点，提出钢铁渣的综合利用策略。
关键词：钢渣；高炉渣；回收；综合利用中图分类号：X757文献标识码：A文章编号：1003-5168（2021）05-0066-03 Discussion on Iron and Steel Slag Treatment and Comprehensive UtilizationTechnologyLI Aimin（Yantai Luda Environmental Impact Assessment Co.,Ltd.，Yantai Shandong264004）Abstract:In order to accelerate the development of the comprehensive utilization of steel slag,prevent steel slag from polluting the environment,regulate the construction and operation management of steel slag processing and com⁃prehensive utilization production lines,and improve the level of comprehensive utilization of steel slag,the Ministry of Housing and Urban-Rural Development of the People’s Republic of China formulated in2019Technical Stan⁃dards for Steel Slag Treatment and Comprehensive Utilization（GB/T51387—2019）.This paper analyzed the process⁃ing technology and characteristics of steel slag and blast furnace slag,and proposed a comprehensive utilization strat⁃egy for steel slag.Keywords:steel slag；blast furnace slag；recycling；comprehensive utilization钢铁企业钢铁渣处理工艺应考虑综合利用、环境保护等因素，采用不同的处理方式。
钢渣的处理方式
钢渣综合利用方法和处理工艺的介绍钢铁工业是国民经济的基础产业，在国家经济快速发展的形势下，钢铁工业也呈现出跳跃式发展的态势，钢产量近几年不断提高，钢渣作为炼钢工艺流程的衍生物随着钢产量的提高年产量不断递增。
据最新资料统计，2004年我国钢渣的产生量为3819万ｔ，钢渣利用率仅为10%左右，该数据显示钢渣利用率很低，距离钢铁企业固体废弃物“零”排放的目标尚远。
积极开发和应用先进有效的处理技术和资源化利用新技术，提高其利用率和附加值，是钢铁企业发展循环经济，实现可持续发展的重要课题之一。
钢渣利用途径和制约钢渣利用率的因素钢渣的利用途径大致可分为内循环和外循环，内循环指钢渣在钢铁企业内部利用，作为烧结矿的原料和炼钢的返回料。
钢渣的外循环主要是指用于建筑建材行业。
1 钢渣的内循环利用钢渣返烧结主要是利用钢渣中的残钢、氧化铁、氧化镁、氧化钙、氧化锰等有益成分，而且可以作为烧结矿的增强剂，因为它本身是熟料，且含有一定数量的铁酸钙，对烧结矿的强度有一定的改善作用，另外转炉渣中的钙、镁均以固溶体形式存在，代替溶剂后，可降低溶剂(石灰石、白云石、菱镁石)消耗，使烧结过程碳酸盐分解热减少，降低烧结固体燃料消耗。
钢渣在钢铁企业内部循环历来受到重视和普遍采用，配加转炉渣的烧结矿可改善高炉的流动性，增加铁的还原产量。
但是配矿工艺对返烧结有影响，过度使用会造成磷等有害元素的富集；配加转炉渣的烧结矿品位、碱度有所降低。
研究表明，当高炉炉料使用100%自熔性球团矿时，5%转炉渣作为溶剂加入会引起高炉运行不畅，原因是明显影响球团矿的软熔特性，增大软熔温度间隔，使炉渣粘性有增大趋势。
另外钢渣的成分波动较大，烧结配矿时要求钢渣各种氧化物成分波动≤±2%，粒度要求一般小于3ｍｍ，钢渣在成分上很难满足要求，对钢渣破碎和筛分的要求也高。
由于这些不利因素存在，尤其是各大钢铁公司普遍采用富矿冶炼，推行精料入炉方针，同时要求炼钢和炼钢工序的能耗和材料消耗指标不断降低，致使返回烧结利用的钢渣量越来越低。
热闷工艺、、操作规程
内部资料注意保存热闷钢渣处理工程管理文件文件编号：第1版签发:钢渣热闷处理操作规程（含工艺）1 目的为了规范工艺、技术、操作规程，达到规范化、制度化和标准化管理，以确保钢渣热闷及上线处理后达到所要求的理想质量和要求以及在管理上受控，使渣钢、磁选粉等产品稳定、提高，特制定本规程。
2 用途本操作规程是保证和组织钢渣处理顺利以及处理效果的关键，是保证产品质量和生产顺利，也可作为处理质量和技术规程制订的主要依据。
在生产作业时必须遵守的工艺法规。
3 适用范围本操作规程采用GB/T19000-2000标准中的术语和定义。
本操作规程适用于钢渣处理项目，解释权和修改权归矿渣公司所有。
4钢渣热闷操作规程（岗位作业指导书）4.1目的4.1.1规范钢渣热闷处理生产线闷渣操作，确保闷渣过程的安全和闷渣后钢渣的粉化效果4.2适用范围4.2.1适用于钢渣热闷处理生产线闷渣岗位。
4.3实施步骤4.4操作前准备4.4.1检查热闷装置状况：装置盖的安全挂钩和链条是否正常、排水是否畅通；热闷装置底是否潮湿有杂物等；检查水封槽是否清理干净；检查排气系统是否正常有无堵塞。
4.4.2热闷装置装渣前，务必执行“四检查制度”，即检查排气阀是否打开正常，检查热闷装置内有无清渣操作人员，检查热闷装置底部有无积水，检查排水系统是否堵塞。
4.4.3检查供排水系统电器、水泵、阀门，使之处于正常工作状态。
4.4.4检查中控室热电阻、压力变送器、流量计等各仪表显示值处于起始状态。
4.4.5检查并试开喷水管，调节水量大小，保持喷管及喷嘴畅通。
4.5热闷装置装渣4.5.1指挥起重机工将装渣的渣罐翻入或抓斗抓渣入热闷装置内。
4.5.2进渣过程，要检查渣的状况，冷碎渣、湿渣、清场灰、铸余渣、冻铁块禁止入热闷装置，含钢量大的液态渣或大块的红渣不能直接入热闷装置。
4.5.3装入量应在排气孔下500mm为宜，进渣时间应控制在6小时以内。
4.5.4每倒入一罐钢渣后，立即打开阀门喷水冷却至钢渣表面凝固为止，接着用履带式液压挖掘机松动熔融钢渣，并将热闷装置钢渣面摊平。
高炉水冲渣底滤法用透水过滤球_编制说明

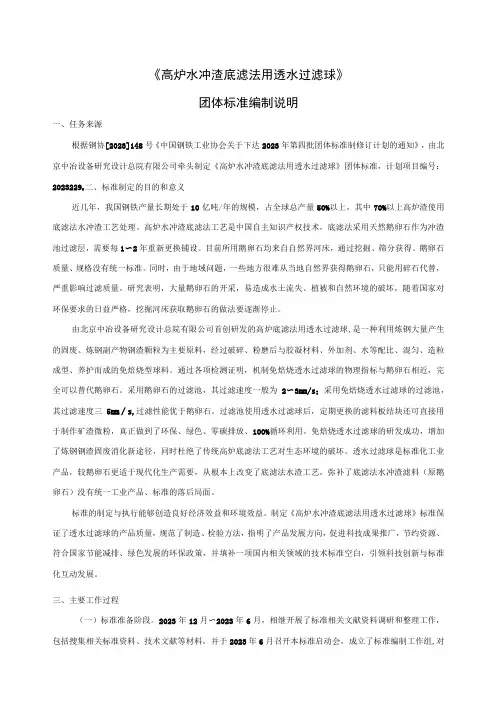

《高炉水冲渣底滤法用透水过滤球》团体标准编制说明一、任务来源根据钢协[2023]148号《中国钢铁工业协会关于下达2023年第四批团体标准制修订计划的通知》，由北京中冶设备研究设计总院有限公司牵头制定《高炉水冲渣底滤法用透水过滤球》团体标准，计划项目编号：2023229o二、标准制定的目的和意义近几年，我国钢铁产量长期处于10亿吨/年的规模，占全球总产量50%以上，其中70%以上高炉渣使用底滤法水冲渣工艺处理。
