高抗冲聚苯乙烯安全生产要点标准版本
文件编号：RHD-QB-K5801
（操作规程范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX 高抗冲聚苯乙烯安全生产要点标准版本 管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页
高抗冲聚苯乙烯安全生产要点标准版本
操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1工艺简述
高抗冲聚苯乙烯树脂的生产，系采用在少量溶剂参加下，无引发剂与催化剂的热引聚合。生产工艺主要由胶液制备、聚合、脱气回收、造粒等工序组成。
简要工艺过程，是将粉碎的顺丁橡胶投入苯乙烯和乙苯溶液中，加入定量的抗氧剂，于70℃温度下搅拌溶解为橡胶溶液。橡胶溶液在第一反应釜通过温度、压力和搅拌转速的控制进行聚反应并完成相转变。聚合溶液被连续转移到第二反应釜再与苯乙烯和乙苯的混合物混合，苯乙烯继续反应提高转化率。依管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 次通过第三和第四反应釜，与白油混合得到约为75%转化率的高抗冲聚苯乙烯树脂溶液。上述溶液经加热至240℃和在0.173MPa余压下，脱除苯乙烯和乙苯等挥发分。熔融状的树指由高粘度泵加压从模头挤出条状，经水冷却硬化、切粒、掺混外部润滑剂即为高抗冲聚苯乙烯树脂产品。
本装置生产过程所用原料、辅助材料、产品大都具有易燃、可燃和有毒性质，其中：乙苯、苯乙烯为一、二级易燃液体。
2重点部位
2.1聚合釜
聚合釜是本装置生产的核心设备。苯乙烯、乙苯等物料均在其沸点温度附近和在压力下进行反应。反应过程需要严格控制的工艺指标很多，调节手段较复杂，一旦出现失误即可能造成事故，如反应温度超过正常控制指标15℃以上，将会发生爆管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 聚。聚合釜是带搅拌装置的压力容器，静、动密封点甚多，特别是动密封点（机械密封和填料涵密封）是泄漏易燃、易爆物料的重要监视部位。
2.2热载体加热炉
热载体加热炉的操作，不仅是聚合反应正常稳定生产的重要环节，还是装置中有明火的部位。热载体系芳烃碳氢化合物，生产中可被加热到280℃，此温度超过其闪点（130℃），从有燃料气明火加热的环境条件分析，无论是周围的燃料气或热载体的设备、管道出现漏料，均有发生着火爆炸的危险。
3安全要点
3.1聚合釜
3.1.1各聚合釜的温度和压力不能超过规定控制指标，尤其是温度控制值不能超过控制值15℃，发现异常时，应及时查明原因处理，防止发生爆聚。 管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 3.1.2应经常检查热载体、冷却水的压力、温度是否处于反应各阶段的正常值范围，发现异常要通知各岗位（包括加热炉和水冷岗位），并立即查找原因处理。
3.1.3搅拌器的转速下降、电动机电流持续升高、反应温度及压力同时超标时，要迅速判断和采取措施，情况紧急时应及时向釜内送溶剂乙苯。
3.1.4要经常检查事故处理用的乙苯贮量是否充足，发现备用量不足时，应督促及时补充。
3.1.5苯乙烯、乙烯等物料在生产过程中均处于高温状态，且有的物料闪点较低，一旦漏出即有燃烧或爆炸的危险。为此，除了生产中注意检查及消除跑、冒、滴、漏以外，应对聚釜投料前进行严格的试压，未经试压和氮气置换达到合格，不允许投料开车。 管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 3.2热载体加热炉
3.2.1加热炉点火前，要分析燃料气管道中的氧气含量不能超过3%，超过时，须放空置换达到合格后方能点火，防止点火时造成燃料气管网回火。
3.2.2加热炉点火前，还要检查炉膛内可燃物含量是否高于0.2%，不合格时，必须吹扫达到合格方能点火。点火必须按先点火，后送燃料气的顺序进行，防止发生炉膛爆鸣或爆炸。
3.3其它部位
3.3.1检查厂房内的通、排风系统运行是否正常，督促有关部门定期维护保养。
当发现厂房内空气中可燃物浓度超过0.4%或设备、管道有大量物料漏出时，要立即宣布处于事故状态，熄灭一切生产用火，禁止可能产生火花的一切举动，切断物料来源，疏通泄漏的物料（倒罐及冲洗管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 等），备好蒸汽和氮气等灭火器材以防不测。
3.3.2本装置中的大部分液体物料系高电阻率液体，流动中易产生静电。定期检查设备、管道等的静电接地线、网是否完整牢固；定期督促检查测试接地电阻须达到合格范围，特别是装置检修后要及时恢复静电接地导线，否则不能接受物料开车生产。
3.3.3为防止切胶作业中产生静电起火或爆炸，作业必须在氮气保护和软水存在下进行，当氮气和软水供应中断时，要立即停止切胶作业。
3.3.4间断作业的溶胶槽在进料前，必须进行氮气置换，防止进料时因产生静电放电而引起爆炸或爆鸣。
3.3.5本装置的高温设备、管道较多，为防止烫伤，要注意对保温隔热设施的检查和维护。保温层内不允许渗入油类物料（液体石蜡、导热油等），防止管理手册 / Management Manual 编号：RHD-QB-K5801
第 2 页 高温氧化着火。一旦渗进油污，应及时将污染部位拆除，重新用新材料恢复。
3.3.6要定期对可燃气体检测报警仪、火灾报警和防爆通讯设备、消火栓、灭火氮气和蒸汽、事故柜及急救器材等安全装备和设施进行检查，使之保持完好状态。
这里写地址或者组织名称
Write Your Company Address Or Phone Number Here
hips阻燃等级
hips阻燃等级
全文共四篇示例，供读者参考
第一篇示例：
HIPS阻燃等级是指高抗冲PS(High Impact Polystyrene)塑料的阻燃性能级别，是评价该材料抗火性能的重要指标之一。HIPS材料广泛应用于家电、汽车、办公设备等领域，对其阻燃等级的要求也越来越高。本文将从HIPS阻燃等级的定义、相关标准、测试方法、应用领域等方面进行详细介绍，希望对读者能有一定的帮助。
一、HIPS阻燃等级的定义
HIPS阻燃等级是指HIPS材料在燃烧或发生火灾时的抗燃性能级别。阻燃等级通常采用UL94标准进行评定，根据材料在垂直燃烧和水平燃烧条件下的燃烧时间和特征来分级。阻燃等级越高，材料的阻燃性能越好，抗火等级也越高。
HIPS阻燃等级的评定一般采用UL94标准，该标准由美国安全实验室UL(Underwriters Laboratories)制定，是国际公认的评定塑料阻燃性能的标准之一。UL94标准将材料的阻燃等级分为V-0、V-1、V-2、HB等级，其中V-0等级是最高级别，具有最好的阻燃性能，HB等级则是最低级别，表示材料自由燃烧。
HIPS阻燃等级的测试主要使用垂直燃烧和水平燃烧两种方法进行评定。垂直燃烧测试是将材料垂直放置，用明火点燃材料底部，然后观察燃烧情况，根据燃烧时间和特征来评定阻燃等级。水平燃烧测试是将材料水平放置，用明火点燃材料一端，然后观察燃烧情况，同样根据燃烧时间和特征来评定阻燃等级。
HIPS阻燃等级对于材料的应用领域有着重要的影响。在家电领域，HIPS材料通常用于制造电视机壳、洗衣机面板等产品，对于阻燃性能的要求较高。在汽车领域，HIPS材料主要用于制造汽车内饰零部件，如门板、仪表盘等，同样需要具备较好的阻燃性能。在办公设备领域，HIPS材料常用于制造打印机外壳、复印机面板等产品，也需要满足一定的阻燃要求。
HIPS阻燃等级是评价HIPS材料阻燃性能的重要指标，通常使用UL94标准进行评定。了解HIPS阻燃等级的定义、相关标准、测试方法和应用领域对于生产制造商和相关行业从业人员来说是必不可少的。我们希望本文能够为读者提供一定的帮助，帮助大家了解HIPS阻燃等级及其在各个领域的应用情况。
耐冲击性聚苯乙烯(HIPS)百科
HIPS
耐冲击性聚苯乙烯
正名：High Impact Polystyrene 耐冲击性聚苯乙烯
性能：耐冲击性聚苯乙烯（HIPS）
耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。你现在正在使用的计算机的外壳就是聚苯乙烯的。透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。 聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料
乳白色不透明颗粒.密度为1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。
悬浮法生产聚苯乙烯_
湖南工学院 材料与化学工程系 高分子材料与工程1001班
1
高分子合成工艺设计说明书
题 目
院 、 部： 材料与化学工程学院
学生姓名： ***
指导教师： 罗建新 职称 讲师
专 业： 高分子材料与工程学院
班 级： 1001班
完成时间： 2013年6月2日
湖南工学院 材料与化学工程系 高分子材料与工程1001班
2 摘 要
可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计
湖南工学院 材料与化学工程系 高分子材料与工程1001班
3 Abstract
Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS)
悬浮法生产聚苯乙烯_ 2
湖南工学院 材料与化学工程系 高分子材料与工程1001班
1
高分子合成工艺设计说明书
题 目
院 、 部： 材料与化学工程学院
学生姓名： ***
指导教师： 罗建新 职称 讲师
专 业： 高分子材料与工程学院
班 级： 1001班
完成时间： 2013年6月2日
湖南工学院 材料与化学工程系 高分子材料与工程1001班
2 摘 要
可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计
湖南工学院 材料与化学工程系 高分子材料与工程1001班
3 Abstract
Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS)

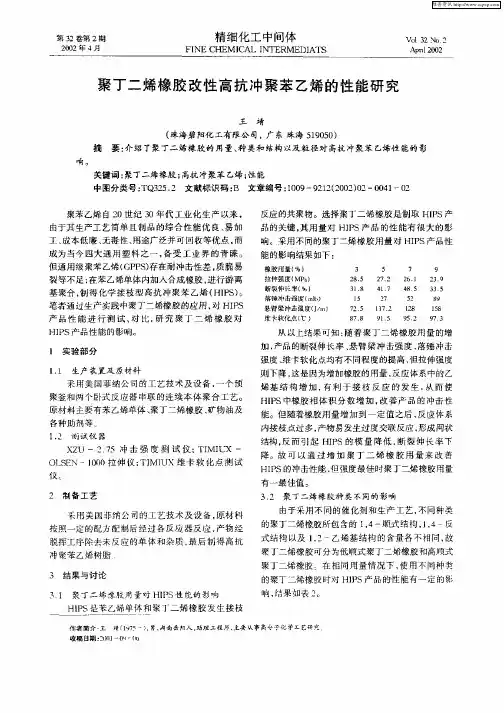

聚丁二烯橡胶改性高抗冲聚苯乙烯的性能研究
第３２卷第２期 ２００２年４月 精细化工中间体
ＦＩＮＥ ＣＨＥＭＩＣＡＬ ＩＮＴＥＲ．ＭＥＤＩＡＴＳ ３２ Ｎｏ ２ Ａｐｒｉ【２００２
响。 聚丁二烯橡胶改性高抗冲聚苯乙烯的性能研究
王靖
（珠海碧阳化工有限公司，广东珠海５１９０５０）
摘 要：介绍了聚丁二烯橡胶的用量、种类和结构以及粒径对高抗冲聚苯乙烯性能的影
关键词：聚丁二烯橡胶；高抗冲聚苯乙烯；性能
中图分类号：ＴＱ３２５．２文献标识码：Ｂ文章编号：１００９—９２１２（２００２）０２—００４１—０２
聚苯乙烯自２０世纪３０年代工业化生产以来，
由于其生产工艺简单且制品的综合性能优良、易加
工、成本低廉、无毒性、用途广泛并可回收等优点，而
成为当今四大通用塑料之一，备受工业界的青睐。
但通用级聚苯乙烯（ＧＰＰＳ）存在耐冲击性差，质脆易
裂等不足；在苯乙烯单体内加人合成橡胶，进行游离
基聚合，制得化学接枝型高抗冲聚苯乙烯（ＨＩＰＳ）。
笔者通过生产实践中聚丁二烯橡胶的应用，对ＨＩＰＳ
产品性能进行测试、对比，研究聚丁二烯橡胶对
ＨＩＰＳ产品性能的影响。
１实验部分
１．１生产装置厦原材料
采用美国菲纳公司的工艺技术及设备，一个预
聚釜和两个卧式反应器串联的连续本体聚合工艺。
原材料主要有苯乙烯单体、聚丁二烯橡胶、矿物油及
各种助剂等。
１．２测试仪器
ＸＺＵ一２ ７５冲击强度测试仪；ＴＩＭＩＬ－Ｘ—
ＯＩ￣ＳＥＮ＂一１０００拉伸仪；ＴＩＭＩＵＸ维卡软化点测试
仪。
２制备工艺
采用美国菲纳公司的工艺技术及设备，原材料
按照一定的配方配制后经过各反应器反应，产物经
脱挥工序除去未反应的单体和杂质，最后制得高抗
冲聚苯乙烯树脂。
３结果与讨论
３ １ 聚丁二烯橡胶用量对ＨＩＰＳ性能的影响
ＨＩＰＳ是苯乙烯单体和聚丁二烯橡胶发生接枝 反应的共聚物。选择聚丁二烯橡胶是制取ＨＩＰＳ产
品的关键，其用量对ＨＩＰＳ产品的性能有很大的影
响。采用不同的聚丁二烯橡胶用量对ＨＩＰＳ产品性
年产五万吨聚苯乙烯聚合工段工艺设计
北京理工大学珠海学院2011届毕业生毕业设计
I 年产5万吨聚苯乙烯聚合工段工艺设计
摘 要
可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
本设计为年产5万吨可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯 悬浮聚合 物料衡算 工艺设计
北京理工大学珠海学院2011届毕业生毕业设计
II 目 录
年产5万吨聚苯乙烯聚合工段工艺设计 ........................ I
摘 要 .................................................... I
Abstract .................................. 错误!未定义书签。
1绪论 .................................................... 1
1.1概述 ....................................................... 1
1.1.1聚苯乙烯简介 ............................................. 1
1.1.2聚苯乙烯的基本物性 ....................................... 1
高抗冲聚苯乙烯结构及性能研究
…２０篓１３盟８ 童 年月疆 中国化工贸易 Ｃｈｉｎａ Ｃｈｅｒｏｉｃａｌ Ｔｒａｄｅ 黼蟹塞 基 高抗冲聚苯乙烯结构及性能研究 季一辉 （中国石油大学（北京）石油工程学院，北京１０２２９９） 摘要：综述了高抗冲聚苯乙烯（ＨＩＰｓ）的结构及其物理化学性能。并介绍了影响ＨＩＰＳ结构与性能的因素。本文列出了以下影响因素：搅拌速 度、橡胶用量、抗氧荆以及矿物油的影响。 ． 关键词：ＨＩＰＳ分子结构性能 一、前言 高分子链结构分为近程结构和远程结构。近程结构属于化学结构。 远程结构包括分子的大小与形态，链的柔顺性及分子在各种环境中所 采取的构象。链结构是指单个分子的结构和形态，包括： １．化学组成、构型、构造和共聚物的序列结构 构型是指分子中原子在空间的几何排列，包括立体异构、几何异 构。构造是指聚合物分子的形状，例如线形、支化、交联网络等等。 ２ 子子的大小和形态 高分子链结构中的分子结构对高分子性能的影响很大，其中，结 构单元键接序列是重要影响因素之一ｎ 。 高抗冲聚苯乙烯（ＨＩＰＳ）采用化学接枝的方法，在聚苯乙烯的基 体上接枝少量的聚丁二烯，相较于通用级聚苯乙烯（ＧＰＰＳ）从而无论 在物理还是化学性能上都有很大的变化。 二、高抗冲聚苯乙烯ＨＩＰＳ １．ＨＩＰＳ的结构与性能 由于通用级聚苯乙烯（ＧＰＰＳ）冲击强度低、耐环境应力开裂性和 耐热性差等不足，人们在苯乙烯单体内加入合成橡胶进行自由基聚合， 制得化学接枝型高抗冲聚苯乙烯（ＨＩＰＳ）。 高抗冲聚苯乙烯，是将少量聚丁二烯接技到聚苯乙烯基体上。具 有“海岛结构”，基体是塑料，分散相是橡胶。具有诸多的特性： １．１耐冲击聚苯乙烯为热可塑性树脂； １．２无臭、无味、硬质材料、成形后尺寸安定性良好； ｌ＿３有优秀的高介电性绝缘性； １．４为非品质低吸水性材料； １．５其光泽性良好易于涂装。 聚苯乙烯ＰＳ因具有优异的电绝缘性、着色性、加工流动性和良好 的耐水、光、化学腐蚀性及较好的刚性和一定的力学强度，已广泛应 用于电子、电器、仪表、文教用品、仪器包装、玩具和家庭用品等领域 。 ２．影响ＨＩＰＳ结构、性能的因素 ２．１橡胶种类的影响 ＨＩＰＳ树脂的类别有很多，一般用高顺式、低顺式聚丁二烯橡胶或 丁苯橡胶与苯乙烯共聚均可生产。由于丁苯橡胶在结构上存在大苯环， 位阻大，柔韧性差，使得用丁苯橡胶生产的ＨＩＰＳ抗冲击性能和韧性 较差。６Ｏ年代以后，丁苯橡胶在ＰＳ改性方面的应用已被聚丁二烯橡 胶所取代 。 低顺式橡胶的乙烯基含量大于高顺式橡胶，从整体看，橡胶的乙 烯基含量增加，ＨＩＰＳ的橡胶相体积分数增加，表观接枝率增加。在显 微镜下观察显示，低顺式橡胶相粒子完整，分布均匀，橡胶相中接枝 和包埋的Ｐｓ较多；高顺式橡胶粒子边界不清，分布较宽，橡胶中接枝 和包埋少。用低顺式橡胶生产的ＨＩＰＳ所含的橡胶粒子粒径要比用高 顺式橡胶生产的ＨＩＰＳ大一些。使用高顺式橡胶生产的ＨＩＰＳ，其中的 ＰＳ相的相对分子质量大于使用低顺式橡胶的Ｐｓ相的相对分子质量。 低顺式聚丁二烯橡胶分子量比高顺式聚丁二烯橡胶分子量大，而 且分子量分布较宽，可以合成含有较大胶粒的ＨＩＰＳ。含有大胶粒的 ＨＩＰＳ具有较高的落锤冲击强度，弯曲性能较好。在显微镜下观察用低 顺式橡胶生产的ＨＩＰＳ和用高顺式橡胶生产的ＨＩＰＳ，前者所含的橡胶 粒子要大一些。性能分析显示前者在抗落锤冲击和耐动态疲劳方面比 后者要好，而后者在抗悬臂梁冲击强度好，但弯曲性能差。 由于低顺式橡胶乙烯基含量大，可以改善产品的耐热性能，使得 在生产过程中橡胶交联反应减小，ＨＩＰＳ模量降低。可以使生产过程保 持在较高温度下进行，提高生产效率。 由于高顺式橡胶和低顺式橡胶各有优点，采用分子结构较合适的 高顺式橡胶和低顺式橡胶以适当的比例掺合来生产ＨＩＰＳ，能获得较好 ｗｗｗ ｃｈｅｍｍｅｄｉａ．ｃｏｒｎ ｃｎ蹲＝ｉ固化工髂艇礤 的悬臂梁冲击强度、耐热性能、伸长率等又比单独使用等量的高顺式 橡胶时提高。适当比例的掺合橡胶用于ＨＩＰＳ生产，有利于提高产品 的综合性能。 ２．２聚合工艺条件的影响 ２．２．１搅拌速度对ＨＩＰＳ结构和性能的影响 随着预聚合阶段搅拌速度的增加，橡胶粒子的直径逐渐减少，粒 径分布逐渐变窄，分布更均匀。从力学性能看，随着搅拌速度的增加， 橡胶相得粒径逐渐减少，ＨＩＰＳ的冲击强度略有升高。ＨＩＰＳ中橡胶相 体积分数随搅拌速度变化不大。控制适当的搅拌速度，可以使产品抗 冲击性能和韧性性能都保持在较好的水平，使产品获得较好的综合性 能。同时，根据产品的用途调整搅拌速度，能使产品的某项性能满足 要求。 ２．２．２橡胶用量对ＨＩＰＳ结构和性能的影响 橡胶的用量对ＨＩＰＳ产品性能有很大影响，随着橡胶用量的增加， ＨＩＰＳ橡胶粒子颗粒更完整，分布更均匀，橡胶粒子逐渐减小。橡胶用 量大，反应体系的粘度高，同样搅拌速率下的剪切力大，橡胶粒子 变小。 随着橡胶用量的增加，ＨＩＰＳ的断裂伸长率显著增加，熔融指数、 维卡软化点、拉伸屈服强度、拉伸断裂强度则随橡胶用量的增加而下 降，悬臂梁冲击强度在橡胶含量为５％时最佳，大于或小于此值时冲击 性能均不好，这可能和橡胶含量在５％时橡胶相得体积分数最大有关。 当橡胶用量继续增加时，由于表观接枝率下降，橡胶相的体积分数 （有效橡胶量）反而下降，导致悬臂梁冲击强度下降。 ２．２．３抗氧剂的影响 由于聚丁二烯橡胶存在乙烯基，ＨＩＰＳ极易被氧化，抗氧剂的加入 能有效地减少ＨＩＰＳ树脂在生产、贮存、加工和使用过程中的老化。 抗氧剂的作用是由于其结构中存在活泼的氢原子，它能与ＨＩＰＳ在光、 热和氧作用下生成的大分子游离基Ｒ？和过氧化游离基ＲＯＯ？结合而形 成稳定的化合物，抗氧剂本身则成为失活的游离基。抗氧剂的种类和 用量对ＨＩＰＳ的结构和性能都有不同程度的影响。 ２．２．４矿物油的影响 适量的高粘度矿物油能使产品在爆出适度耐热和冲击强度的同时， 增加流动性，改善加工性能Ⅲ。 三、结论 由于高分子链结构中的分子结构对高分子性能的影响，不同于普 通的通用级聚苯乙烯（ＧＰＰＳ）或者苯乙烯类嵌段共聚如苯乙烯一丁二 烯一苯乙烯热望性弹性体（ＳＢＳ）的加热可以熔融，室温具有弹性等性 能。．ＨＩＰＳ则具有优异的电性能、力学强度等性能。通过改性来进一步 改善高抗冲聚苯乙烯的性能，一直是研究的热点。主要的发展方向有： 高光泽高抗冲聚苯乙烯、耐应力开裂高抗冲聚苯乙烯、阻燃高抗冲聚 苯乙烯及耐热高抗冲聚苯乙烯等。随着理论研究的不断深入，新设备 新工艺的发展，这类具有优异性能的高抗冲聚苯乙烯产品不断涌现， 其应用也将更加广泛。 参考文献 ｆ１恫曼君，张红东，陈维孝等高分子物理【Ｍ】第３版上海复旦大学出版社，２００８２６—４４ 【２】ＯＳＥＬＬＡ Ｍ Ｃ ＲＥ Ｇ，ＢＡＤＩＮＯ Ｐ，ｅｔ ａｌ ＰｈｏｓＤｈａｃｌｄｙｌｓｅ ｒ】ｎｅ（ＰＳＩ ａｓ ａ ｐｏｔｅｎｔｉａｌ ｎｕ ｔｒａｃｅｕｔｉｃａｌ ｆｏｒ ｃａｎｉｎｅ ｂｒａｉｎ ａｇｉｎｇ：Ａ ｒｅｖｉｅｗ【Ｊ】Ｊｏｕｒｎａｌ ｏｆ Ｖｅｔｅｒｉｎａｒｙ Ｂｅｈａｖｉｏｒ：Ｃｌｉｎｉ ｃａｌ Ａｐｐｌｉｃａｔｉｏｎｓ ａｎｄ Ｒｅｓｅａｒｃｈ ３（２）：４１—５１ 【３】曾飞 赵树高 张萍，等低顺式聚丁二烯橡胶的性能与应用［Ｊ］特种橡胶制品，２００３ ２４｛４ ５２—５Ｓ 【４】ＬＩＮＤ Ａ ＨＪＯＲＴＨ Ｃ Ｇ Ｈ ＫＡＮＳＳＯＮ Ｕ ｅｔ ａｌ Ｅｖａｌｕａｔｉｏｎ ｏｆ ｍｏｃｋ—ｕｐｓ ｂｅｆｏｒｅ ｍａｎｕ ｆａｃｔｕｒｅ ｏｆ ａ ｓｈｉｅｌｄ ｂｌｏｃｋ ｐｒｏｔｏｔｙｐｅ ｂｙ ｐｏｗｄｅｒ ＨＩＰ【ｊ｝Ｆｕｓｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ｄｅ ｓｉｇｎ，２０００ ４９—５０［２）：５９９—６０４ Ｃｈｉｎａ Ｏｈｅｍｉｃａｌ下ｒａｄｅ ｌ中国化工贸易Ｉ ２１ １
hips阻燃等级 2
hips阻燃等级
《HIPS阻燃等级》
HIPS（高抗冲聚苯乙烯）是一种常见的塑料材料，广泛用于电子产品、日用品和包装等领域。然而，塑料制品在生产、储存和使用过程中存在着着火的风险，因此对HIPS进行阻燃处理是非常重要的。
HIPS的阻燃等级是通过对其阻燃性能进行测试和评定而确定的。阻燃等级通常用UL 94标准来衡量，UL 94标准是美国保险事业协会（UL）制定的一种对塑料材料阻燃性能的测试标准。根据UL 94标准，HIPS的阻燃等级分为V-0、V-1和V-2三个等级。其中，V-0等级要求最高，表示材料在燃烧测试中的综合性能达到了最严格的要求，能在短时间内停止燃烧，而V-2等级则要求最低，表示材料在燃烧测试中的性能较差，可能会继续燃烧一段时间。
针对不同的应用领域和要求，用户可以根据HIPS的阻燃等级来选择合适的材料。一般来说，对于需要较高安全性能的产品如电子产品和家电，通常会选择阻燃等级较高的HIPS材料，以减少火灾和人身伤害的风险；而对于一般包装材料等，可能会选择阻燃等级相对较低的HIPS材料，以降低成本。
总之，HIPS的阻燃等级对其在不同领域的应用起着重要的作用。通过了解和选择合适的阻燃等级，可以更好地保障产品的安全性和可靠性。
高抗冲聚苯乙烯安全生产要点
高抗冲聚苯乙烯安全生产要点
1. 高抗冲聚苯乙烯的特性
高抗冲聚苯乙烯（High Impact Polystyrene，HIPS）是一种共聚合物，其主要成分是聚苯乙烯（Polystyrene，PS）和弹性体，具有以下特性：
• 抗冲击性能好，成型后不易破裂；
• 密度低，成型后重量轻；
• 表面光滑，易于涂覆和印刷；
• 耐化学腐蚀，耐酸碱等。
2. 高抗冲聚苯乙烯的安全生产要点
2.1. 生产环节
2.1.1. 原料贮存
• 原料贮存区应远离明火和热源，通风良好；
• 原料应存放在干燥、阴凉、通风的环境中，防止受潮和变质；
• 不同种类的原料应分别存放，防止混淆。
2.1.2. 发泡剂加工
• 发泡剂加工要在专门的出气装置中进行，避免人员直接接触； • 加工时应戴防护眼镜、防护口罩等防护用品，避免吸入有毒气体；
• 加工结束后应及时清理，避免物料积存。
2.2. 使用环节
2.2.1. 操作规范
• 操作前应先了解操作规范，并进行必要的防护措施；
• 使用加工设备时，应按照使用说明进行操作，避免操作失误导致事故；
• 加工设备和设施应定期检修、保养、维护，确保设备完好。
2.2.2. 防护用品
• 在接触高抗冲聚苯乙烯的过程中，应戴手套、防护眼镜、口罩、防护服等防护用品；
• 使用防护用品时，应注意使用说明，及时更换。
2.2.3. 废物处理
• 废弃的高抗冲聚苯乙烯应按照规定进行分类、存放、处置，禁止随意丢弃；
• 废物处理过程中应注意环保和安全，在排放有害气体、有害液体的过程中要采取有效措施。 2.2.4. 应急措施
• 发生意外事故时，应当迅速采取应急措施，将可能造成人员和设备的损失降到最小，同时要保护环境；
• 事故发生后，应及时向相关部门汇报，以便及时处理。
3. 结语
高抗冲聚苯乙烯应用广泛，但其生产和使用过程中，存在一定的安全风险。为了保障生产人员的安全和生产环境的健康，必须加强安全管理，落实各项安全措施，加强培训和应急预案的制定，确保高抗冲聚苯乙烯的生产和使用符合相关法律法规，在安全和环保方面积极贡献。
聚苯乙烯装置危害因素及其防范措施(新版)
( 安全技术 )
单 位：_________________________
姓 名：_________________________
日 期：_________________________
精品文档 / Word文档 / 文字可改 聚苯乙烯装置危害因素及其防范措施(新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes 实用文本 | DOCUMENT TEMPLATE
化工安全
第 2 页 聚苯乙烯装置危害因素及其防范措施(新版)
(一)装置生产过程中的特点及不安全因素
生产聚苯乙烯的原料多为易燃、易爆、有毒化学品，由其工艺生产路线和原料特性决定了以下一些特点及不安全因素：
1．在一定温度下苯乙烯单体能自聚、甚至爆聚，从而可能导致整个生产系统出现失控现象，其后果轻者出次品，重者整个系统停车，甚至更严重。
2．多数原料易燃、易爆、有毒，因此它们的泄漏(或蒸气放出)都可能对人、环境产生不良影响，同时引起火灾和爆炸。
3．物料输送过程中可能产生静电，如处理不好，可能会产生爆炸或火灾。
4．装置传动设备较多，一旦主要传动设备故障处理不好，可能备注：传统安全中认为技术只要能在人不犯错误时保证人安全就达到了技术的根本要求，但更进一步的技术安全观对技术的追求还应该包括保证防止人犯错，乃至在一定范围内缓冲、包容人的错误。 实用文本 | DOCUMENT TEMPLATE
化工安全
第 3 页 会造成系统停车或更严重后果。
(二)安全措施
装置在安全生产方面主要采取了以下手段：
1．选择高精度的集散控制型DCS系统，对整个生产系统实行计算机监控、并能迅速、准确的对工艺参数进行检索、跟踪处理及应急反应，以确保安全生产。
