现浇箱梁监理实施实施细则
现浇箱梁监理细则范本
现浇箱梁监理细则范本第一章总则第一条为了确保现浇箱梁施工质量，加强工程监理工作，制定本细则。
第二条本细则适用于现浇箱梁的监理工作。
第三条监理人员应具备相关专业知识和丰富的工作经验，熟悉国家有关法律法规和技术标准。
第二章施工前准备第四条施工前，监理人员应查阅施工图纸和设计文件，确保施工符合设计要求。
第五条施工前，监理人员应与施工单位进行沟通，明确施工方案、施工工艺和施工进度。
第六条施工前，监理人员应检查梁模具的安装情况，确保模具牢固、平整，满足现浇箱梁的施工要求。
第七条施工前，监理人员应检查混凝土原材料的品质和配合比，确保原材料符合相关标准。
第八条施工前，监理人员应与施工单位共同编制施工组织设计方案，明确施工任务、质量要求、安全措施等。
第三章施工过程监理第九条施工中，监理人员应全程监控混凝土的浇筑和养护情况，确保浇筑质量。
第十条施工中，监理人员应定期检查梁模具的状态，发现问题及时予以修复或更换。
第十一条施工中，监理人员应对现浇箱梁的施工工艺和施工质量进行监管，及时发现并处理施工中存在的问题。
第十二条施工中，监理人员应抽取混凝土样品进行试验，确保混凝土的配合比符合设计要求。
第十三条施工中，监理人员应检查现浇箱梁的尺寸和几何形状，确保施工精度满足设计要求。
第四章施工后质量验收第十四条施工完成后，监理人员应进行现浇箱梁的质量验收，包括尺寸、几何形状、外观质量等。
第十五条质量验收合格后，监理人员应填写质量验收报告，由施工单位和监理单位签字确认。
第十六条质量验收不合格时，监理人员应指出问题，并督促施工单位进行整改。
第十七条质量问题整改后，监理人员应重新进行质量验收，并填写质量验收报告。
第五章安全监理第十八条施工中，监理人员应监督施工单位落实安全措施，确保施工现场安全。
第十九条施工中，监理人员应及时发现并处理施工中的安全隐患，确保施工人员的安全。
第二十条施工中，监理人员应与施工单位协调配合，做好安全工作。
第二十一条发生施工安全事故时，监理人员应立即报告有关部门，协助处理事故。

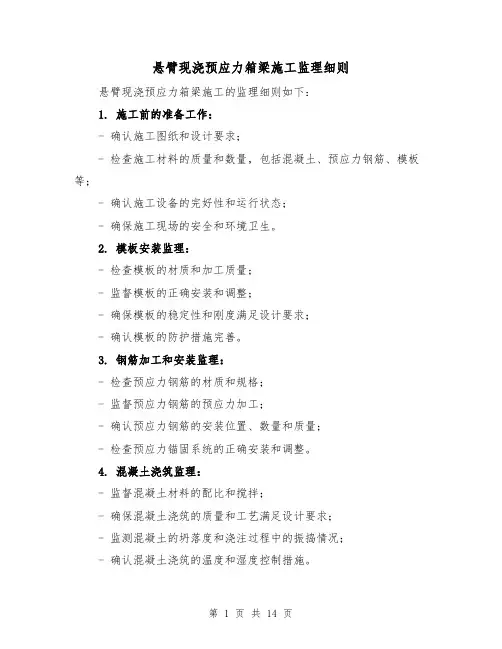

悬臂现浇预应力箱梁施工监理细则（四篇）
悬臂现浇预应力箱梁施工监理细则悬臂现浇预应力箱梁施工的监理细则如下：1. 施工前的准备工作：- 确认施工图纸和设计要求；- 检查施工材料的质量和数量，包括混凝土、预应力钢筋、模板等；- 确认施工设备的完好性和运行状态；- 确保施工现场的安全和环境卫生。
2. 模板安装监理：- 检查模板的材质和加工质量；- 监督模板的正确安装和调整；- 确保模板的稳定性和刚度满足设计要求；- 确认模板的防护措施完善。
3. 钢筋加工和安装监理：- 检查预应力钢筋的材质和规格；- 监督预应力钢筋的预应力加工；- 确认预应力钢筋的安装位置、数量和质量；- 检查预应力锚固系统的正确安装和调整。
4. 混凝土浇筑监理：- 监督混凝土材料的配比和搅拌；- 确保混凝土浇筑的质量和工艺满足设计要求；- 监测混凝土的坍落度和浇注过程中的振捣情况；- 确认混凝土浇筑的温度和湿度控制措施。
5. 预应力张拉监理：- 检查预应力锚固系统的安装情况；- 监督预应力张拉设备的调试和使用；- 确认预应力张拉的顺序和力度控制；- 监测预应力张拉过程中的变形和应力情况。
6. 防水和防腐监理：- 确保防水和防腐材料的质量和施工工艺；- 监督防水和防腐层的施工厚度和均匀性；- 检查防水和防腐层的质量和密封性。
7. 现场施工记录和报告：- 记录施工过程中的关键节点和质量要求；- 汇总施工过程中的数据和监测结果；- 撰写施工监理报告，记录施工质量和进度情况；- 提供监理意见和建议，协调解决施工中的问题。
以上是悬臂现浇预应力箱梁施工的监理细则，通过监理的有效管理和控制，可以确保施工质量和进度的达到设计要求，并确保施工过程的安全和环境卫生。
悬臂现浇预应力箱梁施工监理细则（二）1、检查承包人的施工备料情况1)砼材料(水泥、砂子、石料、混合料、外加剂)的备料检查，承包人应在开工前充足备料，材料进场前应会同试验监理工程师通过取样试验选择料源，材料进场后按规定的数量和频率进行抽检试验，对不合格的材料坚决不准用于工程。
现浇箱梁监理细则
现浇箱梁监理细则
主要涉及以下几个方面：
1. 施工前期准备：
- 检查施工图纸和技术要求，确保施工符合设计要求。
- 审查施工材料的合格证书和质量检验报告。
- 确定施工人员的资质和培训情况。
2. 施工过程监控：
- 监督施工人员按照正确的工艺和施工规范进行作业。
- 观察浇筑过程中模板的安装情况，确保其牢固稳定。
- 检查钢筋的安装位置、数量和质量，并进行必要的联接处理。
- 监测混凝土的配合比和浇筑工艺，确保混凝土均匀浇筑，并采取防止温度裂缝的措施。
3. 质量控制：
- 对已浇筑的箱梁进行质量检查，包括尺寸、平整度、挠度等。
- 检查混凝土的强度和密实度，确保达到设计要求。
- 监测静态和动态荷载下的变形和破坏情况。
4. 安全管理：
- 监督施工现场的安全设施和防护措施的设置和使用。
- 检查施工人员的安全操作，确保遵守相关安全规定。
- 发现施工中的安全隐患，及时采取措施进行整改。
5. 文档管理：
- 确保施工记录的完整性和准确性，包括施工日志、质量检查记录等。
- 编制监理报告，详细描述工程进展情况、质量状况和安全问题，并提出建议和改进措施。
以上是现浇箱梁监理细则的一些主要内容，具体的细则还需要根据项目的特点和要求进行补充和调整。
对于监理人员来说，还应具备丰富的现浇箱梁施工经验和相关知识，能够及时发现和解决施工过程中的问题和难点。
2024年现浇箱梁监理细则(2篇)
2024年现浇箱梁监理细则____年现浇箱梁监理细则一、前期准备工作1. 施工单位在开展现浇箱梁工程之前，应提前编制详细的施工组织设计，并向监理工程师进行报备和审核。
2. 施工单位应按照设计要求，组织技术人员对相关设备、施工材料和施工人员进行全面排查和审查，确保施工前的准备工作达到要求。
3. 施工单位应按照设计要求，组织现浇箱梁的模板和临时支撑体系的制作和加固，确保模板和支撑的稳定性和安全性。
二、现浇箱梁模板安装和验收1. 施工单位应按照设计要求和施工方案，组织现浇箱梁模板的安装，并进行前期验收。
验收内容包括：模板的准确位置、垂直度、尺寸和平整度等。
2. 施工单位应按照设计要求和相关规范，对现浇箱梁的临时支撑体系进行安装和加固，并进行验收。
验收内容包括：支撑形式、支撑点位置、支撑稳定性和材料规格等。
3. 施工单位应对现浇箱梁的模板和临时支撑体系进行定期检查，确保其在施工过程中的稳定性和安全性。
三、混凝土浇筑施工和质量控制1. 施工单位应按照设计要求和混凝土施工方案进行浇筑施工，采用现代化的混凝土施工设备和技术，确保混凝土的均匀性和一致性。
2. 施工单位应制定混凝土浇筑施工的质量控制方案，包括混凝土的配合比、浇筑的顺序和工序、浇筑层间的接缝处理方案等。
3. 施工单位应按照设计要求和相关规范，对混凝土浇筑过程中的工序和参数进行记录，包括混凝土的拌合、运输、浇筑和养护等。
4. 施工单位应对混凝土浇筑完成后的现浇箱梁进行质量检查和验收，确保混凝土的密实性、均匀性和一致性。
四、现浇箱梁的养护和保护1. 施工单位应按照设计要求和相关规范，进行现浇箱梁的养护工作。
养护措施包括：保温措施、保湿措施、防止温度和湿度变化、遮阳避光等。
2. 施工单位应制定现浇箱梁的养护计划，并按照计划进行养护作业。
养护作业人员应经过专业培训和考核，并具备相应的养护作业资格证书。
3. 施工单位应对现浇箱梁的养护情况进行记录和报告，包括养护时间、养护措施、养护温度和湿度等。
现浇箱梁监理细则
现浇箱梁监理细则1. 引言现浇箱梁是一种常见的梁体形式，广泛应用于桥梁、隧道等工程中。
监理是确保工程质量和进度的重要环节，对于现浇箱梁的监理工作十分关键。
本文将介绍现浇箱梁监理的细则，以确保工程质量和进度的同时最大程度地满足设计要求。
2. 监理前的准备工作在进行现浇箱梁监理之前，监理人员需要进行一系列准备工作，包括但不限于以下几个方面：•熟悉相关设计文件，包括施工图纸、技术规范等；•检查施工方是否具备必要的资质和经验；•安排监理人员的日常工作安排。
3. 监理中的关键要点在现浇箱梁监理过程中，有几个关键要点需要监理人员特别注意：3.1 施工材料的质量控制由于现浇箱梁是一种混凝土结构，混凝土材料的质量对工程质量起着关键作用。
监理人员需要对混凝土原材料进行抽样测试，并确保其符合相关标准的要求。
3.2 施工过程的监控现浇箱梁的施工过程需要进行多个工序的控制和监控，包括：模版安装、钢筋布置、混凝土浇筑等。
监理人员需要对每个工序进行严格监控，确保其符合设计要求和技术规范。
3.3 现场安全控制现场安全是任何工程施工都需要重视的方面，现浇箱梁监理也不例外。
监理人员需要确保现场施工符合相关的安全规定，包括人员安全、防火、防爆等方面的控制。
3.4 施工质量的检验与验收在现浇箱梁施工完成后，监理人员需要对其进行质量检验与验收工作。
这包括对混凝土强度的测试、结构尺寸的测量等，以确保施工质量符合设计要求和技术规范。
4. 监理报告的撰写在现浇箱梁监理过程中，监理人员需要及时进行监理报告的撰写和提交。
监理报告应包括以下内容：•工程进度情况的描述与统计；•施工材料抽样测试结果的汇总；•施工过程中的关键问题与处理措施的记录；•施工质量检验与验收结果的说明；•其他需要记录和汇报的重要事项。
5. 监理总结与经验分享在现浇箱梁监理工作结束后，监理人员应对整个监理过程进行总结，总结内容包括但不限于以下几个方面：•工程质量控制的有效措施；•施工进度管控的经验与教训；•关键问题处理与解决的方法；•监理过程中发现的常见问题与解决方案。
现浇箱梁监理细则
现浇箱梁监理细则
是指在现场施工过程中，对于箱梁的浇筑工作进行监理时需要注意的细则和要求。
以下是针对现浇箱梁监理的一些细则：
1. 施工前准备：
- 检查施工图纸和设计要求，确保理解施工方案和要求；
- 检查测量、定位等工作的准确性；
- 检查模板和支撑结构的稳定性和合理性；
- 检查与箱梁浇筑相关的材料是否符合要求，如混凝土强度等；
2. 模板安装：
- 检查模板安装是否符合设计要求，如偏差、倾斜度等；
- 检查模板与箱梁之间的配合情况，确保模板能够完整地覆盖箱梁的轮廓；
- 检查模板的表面平整度，确保模板表面没有凹凸不平等问题；
3. 钢筋布置：
- 检查钢筋的数量和位置是否符合设计要求；
- 检查钢筋的间距、连接、固定等情况；
- 检查钢筋的锈蚀情况，确保钢筋质量良好；
4. 浇筑工艺：
- 监督混凝土搅拌和浇筑过程，确保混凝土的均匀性和质量；
- 监督混凝土的振捣、压实和养护等工艺；
- 检查浇筑过程中是否存在漏浆、分层、起皮等问题；
- 监督现场施工人员的操作规范性和安全措施的落实；
5. 质量控制：
- 进行抽检和抽样检测，确保混凝土的强度、密实度等符合要求；
- 监督检查箱梁的尺寸偏差和表面平整度；
- 监督质量验收和试验等工作的进行。
以上是现浇箱梁监理的一些基本细则，具体要根据实际项目情况和设计要求进行调整和补充。
悬臂现浇预应力箱梁施工监理细则（5篇）
悬臂现浇预应力箱梁施工监理细则1、检查承包人的施工备料情况1)砼材料(水泥、砂子、石料、混合料、外加剂)的备料检查，承包人应在开工前充足备料，材料进场前应会同试验监理工程师通过取样试验选择料源，材料进场后按规定的数量和频率进行抽检试验，对不合格的材料坚决不准用于工程。
2)钢材(预应力、普通钢筋、钢板)的备料检查，所有钢材除审查出示质保书及检验报告外，还用按规定检测频率送有资质的检测部门检测。
2、审查承包人提交的施工组织设计及其施工技术方案承包人在下部构造进行到一定程度时应根据施工条件及要求及早编织起施工组织设计与施工技术方案，提交监理工程师审查。
1)对施工组织设计的审查重点：①进场设备：挂篮、砼泵机及千斤顶与张拉设备，②泵送砼配合比及早强率，③预应力筋德里学物理测试数据，④劳动组合与现场指挥系统，⑤每一梁段的施工周期安排。
3、对施工技术方案的审查重点审查施工技术方案中对各工序要求是否合适。
特别是关键环节中施工扰度控制是否制定合宜。
临时支撑设计是否满足悬臂灌注阶段最大力矩条件下不平衡力矩对柱体产生的压力和柱体的稳定性。
挂篮预压情况及桥墩标高与强度是否已符合设计要求。
施工方案中的模板、支架、临时承重机构的地基及基础、运输体系、吊装体系和悬挂、悬吊体系是否进行安全和刚度稳定性验算，验算要考虑不利的荷载组合和不利的施工阶段。
(1)挂蓝设计的审查与验收a、挂蓝无论是承包人现场自行制作还是订做，均应有详细的设计计算书，挂蓝的设计要求是：挂蓝质量与梁段砼的质量比值宜控制在0.3-0.5之间，特殊情况下也不应该超过0.7。
其主要设计参数；挂蓝总重应控制在设计限重之内；允许最大变形(包括吊带变形的总和)：20mm施工时、行走时的抗倾覆安全系数：2自锚固系统的安全系数：2斜拉水平限位系统安全系数：2上水平限位安全系数：2b、挂蓝加工试拼及加载试验挂蓝所用的材料必须是可靠的，有疑问时应进行材料力学性质试验。
挂蓝试拼后，必须进行荷载试验。
现浇箱梁施工质量监理实施细则
现浇箱梁施工质量监理施行细那么1工程概况与工程特点1.1工程概况工程名称：上海中环线〔A2.5〕标汶水路高架东段工程工程：上海中环线寿路〔K5+550〕至大柏树〔K8+350〕建立：上海中环线建立开展设计：第一勘察设计院上海分院监理：上海建筑工程建立本工程上部构造主线高架采用以30ｍ为跨度以27.3M及32M为辅助跨的多跨连续箱梁桥式据统计等用现浇连续箱梁施工方案如主线北幅有12联预应力钢筋混凝土连续箱梁南幅有16联预应力钢筋混凝土连续箱梁共计118跨匝道有7联共23跨。
1.2工程特点本工程主线高架桥式除粤秀路、凉城路、新路采用简支钢箱梁计6处余均采用以30m为跨度以27.3m及32m为辅助跨径的多跨连续箱梁桥式。
钢梁横断面形状设计为鱼腹式配以花瓶式立杆和桥上弧线照明杆显得线条圆顺新颖美观。
但是也给模板和模板支架支座带来一定的难度。
对箱梁混凝土的外观质量也提出了较高的要求内实外美外表光洁色泽一致曲面圆顺轮廓尺寸均在允许误差之内。
2.编制根据2.1已批准的本工程?监理规划?。
2.2本工程上部构造施工设计。
2.3本工程上部构造施工组织设计。
2.4与现浇连续箱梁施工相关的、。
DBJ08-228-97 上海政桥梁工程施工及验收规程GB50204-2002 混凝土构造工程质量验收J GJ85-2002 预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95 混凝土泵送技术规程JGJ104-97 建筑工程冬施工规程GB501-92 混凝土质量控制GBJ107-87 混凝土强度检验评定JTJ041-2000 公路桥涵施工技术JTJ071-98 公路工程质量检验评定美ASTMA416-92a 预应力钢绞线GB/T5224 预应力混凝土用钢绞线GB501 混凝土质量控制GB1499 钢筋混凝土用热轧带肋钢筋3、监理工作流程4.监理目的4.1为保证梁体混凝土外表平整度先把好模板检查关检查见下表：4.2外预应力筋的力学性能符合GB1499-84要求加工工艺和焊接按JTJ041-2000规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现浇箱梁监理实施实施细则箱梁施工概况*******快速化改造工程线路走向基本与原老路线位相吻合，沿线经过主要被交道有：。
线路全长13.116公里。
本工程以高架桥为主，高架桥断面宽25.5米，其中中央分隔带宽0.5米，左侧路缘带2*0.5米，行车道2*（3. 5+2*3.75），右侧路缘带2*0.5米，外侧护栏2*0.5米，桥面横坡为2%。
四标主线高架桥跨布置为2*(3*29+2*34+3*29+30+(27+31+27+(37+6 5+37+2*29+3*28+3*31+2*(2*32m,共12联，全长976米。
其中第7联主线桥与新世纪大道交叉，采用（37+65+37）米预应力砼变截面连续箱梁，其他各联均为预应力砼等高度连续箱梁。
五标段桥梁包括：主线高架桥、LU-3匝道桥、RD-3匝道桥、E匝道桥、M匝道桥、N匝道桥。
除主线高架变截面箱梁外，其余箱梁全部采用等高度预应力砼连续箱梁。
主线第八联为变截面预应力砼连续箱梁，单箱三室，采用挂篮法施工，挂篮方案另行编写，在此不做阐述。
1.1主线高架桥墩布结梁顶桥构形式高板板底横梁缘翼中腹板边腹板联跨号径号置（m）板~ 41×29单箱四室预4应力砼等高度连续箱梁：25.5m，.m：0.25~0.45m宽宽：15.7端横54m梁厚度1.5m，中横厚梁厚度2.5 ：0.22~0.42m；：3.5m跨中腹板宽厚0.5m，端横梁处为0.9m，中横梁处为0.7m。
边腹板采用斜度为1:1的斜腹板，中腹板为竖直腹板。
~ 74 2+324+3273~ 331 ×2804132，厚m。
~ ×28 1313 ~ 1 66 ~ 1 99 ~ 2 135×28136×31127×302 4预1 9+7 应力砼~ 2+4变截面82 9 4连续箱梁挂篮法施工243+3 ~ 9 3+3 22 7单：25.箱四室5m，预应力.砼等高0 度连续m：0.2箱梁45m宽宽：15.7端横54m梁厚度1.5m，中横厚梁厚度2.5 ：0.22~0.42m；：3.5m跨中腹板宽厚0.5m，端横梁处为0.9m，中横梁处为0.7m。
边腹板采用斜度为1:1的斜腹板，中腹板为竖直腹板。
1.2 LU-3匝道桥跨径桥联构墩布号形号置（式m）结梁高顶板底板横梁缘板翼腹板325~0.，厚m。
~ 31×29箱3单室单1.8m宽：8.5m，厚：0.25~0.45m；宽：3.0m，厚0.22~0.42m；端横梁厚度1.0m，中横梁厚度2.0m。
：1.25m斜度宽为1:1的斜腹板，腹板厚0.45~0.7m。
~ 5~ 832×2953+334+332单宽17. 宽11.箱35~12.33m85~6.83m三，厚0.25~0 ，厚0.22~室.45m，0.42m。
端横斜度梁厚度为1. 为1:1的斜2m，中横梁腹板，腹板厚度为2.0 厚0.45~0.9m。
m。
单箱宽12. 宽6.8~ 单233~8.5m，2~3.0m，41 ×30 室/ 厚0.25~0.4厚0.22~0.双5m，42m。
室端横斜度梁厚度为1. 为1:1的斜2m，中横梁腹板，腹板厚度为2.0 厚0.45~0.9 m。
m。
38 01~ 5×30 12箱2单室宽：8. 宽：3.5m，0m，厚：0. 厚0.225~0.45m；2~0.42m；端横梁厚度1.0m，中横梁厚度2.0m。
斜度为1:1的斜腹板，腹板厚0.45~0.7m。
1.3 RD-3匝道桥跨径桥联构墩布号形号置（式m）结梁高板顶底板横梁板翼缘腹板箱2 ~ 1×28单2室单1.8m宽8. 宽3.05~9.29m ~3.78m，，厚：0.25厚0.22~0.4~0.45m；2m；端横梁厚度1.0m，中横梁厚度2.0m。
25m宽：1.斜度为1:1的斜腹板，腹板厚0.45~0.7m。
~222单宽9.宽3.端横斜度单4 ×28箱29~12.88 79~7.37梁厚度为1为1:1的斜双m，厚0.25m，厚0.2.2m，中横腹板，腹室~0.45m，2~0.42m梁厚度为2板厚0.45~。
.0m。
0.9m。
单宽124箱3.89~17.42 ~ 3×32三m，厚0.25 7室~0.45m，端横斜度38~11.92 梁厚度为1为1:1的斜m，厚0.2 .2m，中横腹板，腹2~0.42m 梁厚度为2板厚0.45~.0m。
0.9m。
7箱2 ~ 4×27单9室宽：8单.5m，厚：0 .25~0.45 m；宽：3.0m，厚0.22~0.42m；端横梁厚度1.0m，中横梁厚度2.0m。
8m宽：1.斜度为1:1的斜腹板，腹板厚0.45~0.7m。
9 ~ 351×271宽7.。
1.4 E匝道桥跨桥径联布结构墩号置（形式高号m）梁顶板板底横梁缘板翼腹板单箱0 2单室预应 1 宽8.5 ~ 9+291力砼等高.8m，厚：0.2 2 .728 度连续箱m5~0.45m；梁23~ 2×30553~ 3×308宽3.0m，厚0. 22~0.42 m；端横梁厚度1.0m，：1. 中横梁厚度25 2.0m。
m宽斜度为1: 1的斜腹板，腹板厚0.45~0 .7m。
8 ~ 341 ×30 11 1~ 5×29 14314~ 6×291731.5 M匝道桥跨径桥联构墩布号形号置（式m）结梁高顶板底板横梁缘板翼腹板0 ~ 1×30 3箱3单室单端横宽10 底宽4.5m梁厚度1.01.8m m，厚：0.2 ，厚0.22~0.42 m，中横梁6~0.46m；m；厚度2.0m。
：1.25m宽斜度为1:1的斜腹板，腹板厚0.45~0.7m。
3 ~ 2×30 66 ~ 3×31 83箱2单室单宽10~10.33m，0.26~0.46m；宽4.5~4.83m，0.22~0.42m；8 单宽10. 宽4.8 斜度为1: ~ 箱233~13.68m3~8.18m，1的斜腹板，41 ×28 双，厚0.25~0 厚0.22~0. 腹板厚0.45~0.0 室.45m，42m。
9m。
0 ~ 1 319+350+32 单宽13. 宽8.1箱69~19.05m9~13.53m三，厚0.25~0 ，厚0.22~室.45m，0.42m。
3 ~ 1 619+269+29.382箱单室单宽10m，厚：0.26~0.46m；底宽腹板采用4.5m，厚0.斜度为1:1的22~0.42m 斜腹板，腹板；厚0.45~0.7m。
16~ 7×29 181 8~ 8×29 202 20 ~ 22 7+3 94+3 223203~21×33251.6 N匝道桥跨结径桥联构梁墩布顶板号形高号置（式m）底板横梁翼缘板腹板0 ~ 1×27 33 ~ 2×27 63箱.单8室3单宽8.5 宽3.0m，厚：0.25 m，厚0.22~0.45m；~0.42m；端横梁厚1.0m，中宽：1.2横梁厚2.0m5m 。
斜度为1:1的斜腹板，腹板厚0 .45~0.7m。
28+26 ~ 8+23 9 8.24 81 m9 ~ 341×30 11 2~ 5×30 1535 ~ 1 81 5+3 64+2 5128~ 7×23 21231 2 ~ ×32.8 2 532 3~ 9×27 252205~21×272 71 27~299~3121×3421×32单1 宽19.1 宽13. 斜度为2箱.8~14.18m，65~8.68m 1:1的斜腹三8 厚：0.25~0. ，厚0.22~0板，腹板厚0室m45m；.42m；.45~0.9m。
单宽14.1 宽8.6 端横梁2箱8~13.5m，8~8.0m，厚1.2m，中双厚：0.25~0. 厚0.22~0.4横梁厚2.0m室45m；2m；。
31~3431×303箱双室单宽13.5~10m，厚：0 .26~0.46m；宽8.0~4.5m，厚0.22~0.42m；4 54~377~31×3031×303箱单室3单宽10m 宽4.5 ，厚：0.26~0m，厚0.22 .46m；~0.42m；端横梁斜度为厚1.0m，中1:1的斜腹横梁厚2.0m板，腹板厚0。
.45~0.7m。
4六标主线高架共计17联，沿三环东路布线，大致呈南北走向，路线走向基本与现状三环东路老路线位相吻合。
共有四条匝道，F匝道桥长409.654m，M匝道桥长338.1m，RU-4匝道桥长371.2m，LD-5匝道桥长367.7m，匝道桥共计19联。
主线高架桥第4联、第6联为4跨一联，第11联为2跨一联，其余均为3跨一联，3跨一联基本按照长度为90m设置。
桥面从第6联开始桥面宽度由43.5m至第八联渐变为25.5m宽。
LD-5匝道桥、RU-4匝道桥为两条接地面的匝道桥，F匝道、M匝道与5标两条匝道相接，高架桥梁具体形式如下：主线高架桥箱梁形式部位结构形式第1~5预应力砼等高度连续箱梁高桥宽（m（m））2.0 25.5施工方法满堂支架搭、9、11~17联梁设第6预应力砼变截面连续箱2.0~2.43.5~39.2联梁55第7联预应力砼等高度连续箱梁 2.0第8联预应力砼等高度连续箱梁 2.039.25~32. 7532.75~25. 5第10联预应力砼变截面连续箱梁2.0~2.525.5匝道桥箱梁形式部位结构形式梁高（m 桥宽（m ））施工方法F匝道第1~5联预应力砼等高度连续箱梁1.8 10满堂支架搭设M匝道桥第1~预应力砼等高度连续4联LD-5匝道桥第1~ 5联RU-4匝道桥第1~ 5联箱梁预应力砼等高度连续箱梁预应力砼等高度连续箱梁1.8 101.8 8.51.8 8.5七标段高架桥桥跨布置为2×30+（27+40+27）+2×28+2×30+2×（3×30）+4×30+2×（3×30）+（40+65+40）+2×（3×30）+4×30+2×（3×30）+2×30+3×28+ 4×28+3×28+（33+55+33）+（30+2×32）+3×32+（3×31+30.599）m，共二十三联，桥梁起点桩号为K10+966.8，终点桩号K13+116.399，桥梁全长2149.5 99m。
与开元大道交叉的第十联主桥上部结构采用（40+65+40）m变截面预应力砼连续箱梁，与通港二通道交叉的第二十联主桥上部结构采用（33+55+33）m变截面预应力砼连续箱梁，其他各联上部结构均为预应力砼等高度连续箱梁。
