费希尔调压阀说明书
(费希尔)定位器操作说明
周缙
费希尔定位器说明书
周缙
型号：3620J
基本介绍：Fisher 3620J 电动气动单作 用定位器可与旋转式执行机构配合使 用，并精确定位节流应用中使用的控 制阀。
*
一、说明书 安装及内部结构
挡 板
*
一、调校步骤
1.将定位器按上图所示安装完毕，接通气源。
2.用校验仪给定位器输入4mA电流信号，调节调零螺钉，使定位器 输出气压为0。并输入5mA电流信号，查看定位器是否有气压输 出，阀门是否有动作。通过检查5mA信号阀门动作情况，检查 零位调节是否准确。 3.用校验仪分别输入8mA、 12mA、 16mA、 20mA检查定位器气压 输出情况和阀门动作情况。假若电流输出与阀门动作情况不一 致（输入信号还未达到20mA，定位器输出气压已最大，阀门动 作已达到量程最大值，说明定位器量程太短。输入信号已超过 20mA，例如21mA,定位器输出气压还未最大，阀门动作还未达 到量程做大值，说明定位器量程太大。）此时，应该旋转量程 微调螺钉，调整量程。 4.调完量程螺钉后，反过来重复第2步再次检查零位。 5.确定零位正常后，重复第3步，检查量程调整是否到位。若不到 位继续重复第2、3步骤。
*
二、应急处理方法
1. 若定位器输入电流信号无反应，手动按下挡板使定位器输出气压。
2.若手动按下挡板定位器扔无反应则用塑料气源管从调节阀的减压 阀出口接气源直接给阀门膜头通气，利用减压阀调节气源压力可对 调节阀进行适当的开度调节。
*
299H系列减压调压器说明书
299H系列减压调压器未能遵循这些说明或未正确安装和维护该设备可能导致爆炸和/或火灾，从而造成财产损失和人身伤害或死亡。
Fisher™调压器必须按照联邦、州和地方法规、规章和制度及Emerson Process Management Regulator Technologies, Inc. (Emerson) 说明进行安装、操作和维护。
如果调压器漏气或系统泄漏，则可能需要对装置进行维修。
如果未能排除问题，则可能会导致危险状况。
致电气体工况的技术人员对装置进行维修。
仅可由合格人员安装或维修调压器。
简介内容概述本指导手册提供299H 系列调压器的安装、调整、维护说明及零件订购信息。
关于67C 系列仪器供气调压器的说明和零件列表，可参阅指导手册D 102601X 012。
关于P 590系列过滤器的说明和零件列表，可参阅指导手册D 101555X 012。
关于VSX 2型紧急切断装置的说明和零件列表，可参阅指导手册D 103695X 012。
关于VSX 8型紧急切断装置的说明和零件列表，可参阅指导手册D 103127X 012。
描述299H 系列减压调压器提供广泛的控制压力范围，可用于各种各样的输配、工业和商业应用。
299H 系列调压器配有一体化指挥器，安装在执行机构外壳上。
299H 系列调图1. 299H 系列减压调压器压器根据孔板尺寸，可处理高达175 psi / 12.1 bar 的进口压力。
299HR 和299HSR 型调压器上的集成微量放散阀位于指挥器内，打开以释放轻微的过压。
299H S 和299H V 型通过彻底切断流向下游系统的气流，提供过压或过压和欠压保护。
其配备VSX 2 (299HS) 或VSX 8 (299HV) 型紧急切断装置，可配置过压切断 (OPSO) 或过压和欠压切断 (OPSO/UPSO)。
紧急切断装置的操作不受主阀支配，根据进气压力的不同而产生差异。
VSX 2 (299HS) 或VSX 8 (299HV) 型紧急切断装置为内部或外部输送。

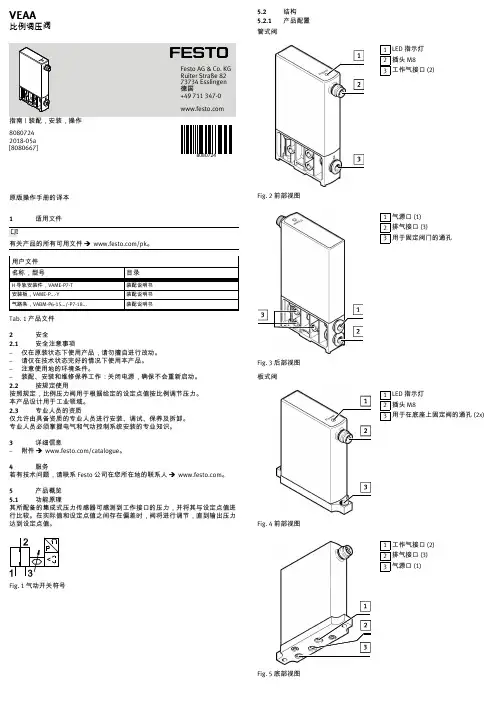

Festo VEAA比例调压阀操作手册说明书
原版操作手册的译本1适用文件有关产品的所有可用文件 è /pk。
用户文件名称，型号目录H 导轨安装件，VAME-P7-T 装配说明书安装板，VAME-P...-Y装配说明书气路条，VABM-P6-15.../-P7-18...装配说明书Tab. 1 产品文件2安全2.1安全注意事项–仅在原装状态下使用产品，请勿擅自进行改动。
–请仅在技术状态完好的情况下使用本产品。
–注意使用地的环境条件。
–装配、安装和维修保养工作：关闭电源，确保不会重新启动。
2.2按规定使用按照规定，比例压力阀用于根据给定的设定点值按比例调节压力。
本产品设计用于工业领域。
2.3专业人员的资质仅允许由具备资质的专业人员进行安装、调试、保养及拆卸。
专业人员必须掌握电气和气动控制系统安装的专业知识。
3详细信息–附件 è /catalogue 。
4服务若有技术问题，请联系 Festo 公司在您所在地的联系人è 。
5产品概览5.1功能原理其所配备的集成式压力传感器可感测到工作接口的压力，并将其与设定点值进行比较。
在实际值和设定点值之间存在偏差时，阀将进行调节，直到输出压力达到设定点值。
Fig. 1 气动开关符号5.2结构5.2.1产品配置管式阀1LED 指示灯2插头 M83工作气接口 (2)Fig. 2前部视图1气源口 (1)2排气接口 (3)3用于固定阀门的通孔Fig. 3 后部视图板式阀1LED 指示灯2插头 M83用于在底座上固定阀的通孔 (2x)Fig. 4 前部视图1工作气接口 (2)2排气接口 (3)3气源口 (1)Fig. 5 底部视图8080724VEAA比例调压阀80807242018-05a [8080667]Festo AG & Co. KG Ruiter Straße 82 73734 Esslingen 德国+49 711 347-0 5.2.2产品派生型特性型号代码说明基本功能VEAA 压电式比例调压阀L 管式阀阀类型B 板式阀阀功能3三位三通阀，常闭D20 … 2 bar D90 … 6 bar 压力范围D110 … 10 bar F 法兰/底座气接口Q4快插接头 4 mm V1电压型 0 … 10 V 额定值输入和实际值输出A4电流型 4 … 20 mA 额定工作电压124 V DC 电接口R1插头 M8，4 针Tab. 2 产品派生型6运输和存放–在干燥、防紫外线、防腐蚀的环境中存放本产品。
Fisher控制设备IP610 IP710电子压力调节器说明书
U Compact Size for High-Density Mounting U NEMA 4X (IP65) EnclosureU 4 to 20 mA Loop Powered U Conduit or DIN Connector WiringU Wall or PanelMounting Standard U Optional DIN Rail Mounting KitU Input/Output Ports on Front and Back U External Zero and Span AdjustmentsThe IP610 and IP710 are electronic pressure regulators, converting a 4 to 20 mA signal to a proportional pneumatic output. Both units feature a compact housing, accessible ports and easy adjustments, making them ideal for space-constrained applications. They also feature high tolerance for impure air and an integral volume booster, providing high flow capacity, increasing control speed in critical applications.MINIATURE I/P TRANSDUCERSELECTRONIC AIR PRESSURE CONTROLSPECIFICATIONSAgency Approvals: FM and CSA Intrinsically SafeI P610/IP710: Class I, II, III, Div. 1,Groups C, D, E, F and G I P610-D/IP710-D: Class I, Div. 1, Groups C and DInput Signal: 4 to 20 mA loop powered Accuracy: Includes linearity, hysteresis and repeatability—see table Supply Pressure Sensitivity: 0.1% of span per psi (±0.02% for zero-based units)RFI/EMI Effect: 0.5% of span change in output pressure per En 61000-4-3:1998, Amendment 1, Performance Criterion AIP610-X60 with conduit electrical termination shown actual size.±0.1% Accuracy 3-15 to 0-100 psiSupply Pressure Sensitivity:0.1% of span per psi (±0.02% for zero-based units)Air Consumption: 1.8 SCFH typical (6.0 SCFH for zero-based units)Temperature Limits: IP610: -30 to 65°C (-20 to 150°F) IP710: -40 to 70°C (-40 to 158°F)Media: Clean, dry, oil-free, instrument air, filtered to 40 microns Pressure Ports: ¼ FNPTElectrical Connections: ½ FNPT conduit or DIN 43560 connectorMounting:Direct wall, panel, or optional DIN rail MaterialsH ousing: Chromate-treated aluminum with epoxy paint, NEMA 4X (IP65) rated Elastomers: Buna-NT rim: Stainless steel and zinc-plated brass Weight:I P610: 590 g (1.3 lb) or 770 g (1.7 lb) for zero-based unitsI P710: 370 g (0.8 lb) IP710-X100-D with DIN electrical terminationshown actual size.i g h r a t i o nt yThe IP610 is an economical unit, with precision air pressure regulation for actuators, valves, positioners and other final control elements.The IP710 utilizes closed-loop pressure feedback circuitry to provide precise, stable pressure outputs, with immunity to vibration effects or mounting position and low air consumption, for demanding applications.IP610 Series IP710 SeriesMINIATURE I/P TRANSDUCER。
FISHER费希尔定位器调试说明书
FISHER费希尔定位器调试说明书DVC6000调试步骤：打开275/375手操器从主菜单（Main Menu）选择H art应用（HART Application）从On line找到该定位器。
依次进入Setup&Diag ——Detailed Setup——Mode——Instument Mode (或者按手操器上快捷键直接进入)——警告！in service 模式被送到仪表当中时阀门也许会动（WARNING!Valve may move whe n in Service mode is sent to the instrument.）按OK 后进入仪表模式（Instrument Mode）选择Ou t of service 后按ENTER——提示“Instrument m ode is already out of service!”后回到主界面依次进入 Setup&Diag——Basic Setup——Auto se tup——Setup Wizard：1、选择你所使用的压力单位（Pressure units (psi)）后ENTER ；2、输入供气压力（Max Supply Press (psi)）后EN TER；3、选择执行机构的生产厂家（Actuator Manufcture）后ENTER 以上品牌没的话选OTHER ；4、如果执行机构单作用带弹簧选3 、双作用带弹簧选4 、双作用不带弹簧选2；5、选ROTARY 下一步根据阀门零信号时是开选2 关的话选1 下一步再选1 下一步选YES自动选择阀门转向及其增益大小；6、选择是否有加速器或者快速释放阀（Is a Volume Booster or Quick Release Present ? ）；7、提示执行机构的信息正被发送到仪表当中，请稍等“Actuator information is being sent to the instrument. Please wait…”；8、选择使用出厂默认设置Use Factory defaults f or setup?(Yes is recommended for Initial Setu p) Yes 后ENTER ；9、提示出厂默认设置正被发送到仪表当中，请稍等“Factory default are being sent to the inst rument. Please wait…”；10、继续自动设置选择放大器调整“To continue A uto Setup.selec Relay Adjust ”；11、你是否希望现在进行放大器调整？(Do you wish to run Relay Adjustment Calibration now ?) 假如是双作用选择Yes 单作用选择No后ENTER ；12、选择行程标定（To continue.selec Auto Calib Travel.）按OK；13、你希望现在进行自动行程标定吗？（Do you wi sh to run Auto Travel Calib now ?selec YES if initial setup）选择Yes 后按 ENTER；14、警告！标定将导致仪表的输出突然变化按 OK；15、选择交点的调整（selec Crossover Adjust）Ma nual/Last Value/Default 正常情况下选择 defaul t 后 ENTER 假如默认的调整后精度比较差才会选择Manual手动；16、下面进入自动行程标定的过程，完成后仪表模式恢复到In service!。
FISHER阀门 执行机构说明书
!"#$% ATR !2
1.
!"#$%&
!"#$%&'() 27 6.4 ! !"# $
!"# 1/4
!"#$%&'()*+,-./
!"#$%&'()*+,-. !"#$%&'()*+ 15 ! /
!"#
2
1
3. 4.
!"#$% 6
!"#$%&'( 20 !
!"#$%&'()*+,-./ !"#$ ! 5 !"#$% 58 !"#$% !"#$%&' 2 !
2
!"#$%& !"#$ !"#
!"#$ !"#$ !"#
ATR
!"#$ !"#$"%
!"# !"#$%
!" 58 17
!"#$%& 5
!"#$%&'(
!"#$%&'()*+ !"#$ !"#$ 1/4 !"# !
!"#$%&'()*+,-
!"#$%&'()"*+,
!"#$%&'()*+,-. !"#$%&'()*+,-./ !"#$% !"#$%&'()* !"# 0 NPT !"#$ 27 0 20 / 15 2 0 / 1.4
fisher1301F高压减压阀
1500
2”
4kg/cm2
1000-6900mmH2O
299H
900
2”
10kg/cm2
150-11000mmH2O
299HS
900
2”
10kg/cm2
150-11000mmH2O
高高压
1301F
100
1/4”
414kg/cm2
0.7-16kg/cm2
1301G
100
1/4”
414kg/cm2
高中压
R622H-DGJ
50
3/4”
16kg/cm2
0.55-0.83kg/cm2
627W-5
300
3/4”
16kg/cm2
0.35-1.4kg/cm2
627-496
250
1”
16kg/cm2
0.35-1.4kg/cm2
627-576
500
2”
16kg/cm2
0.35-1.4kg/cm2
中低压
R622-DFF
主要型号：1301F、1301G调压器
1.小巧紧凑
2. 1/4英寸NPT螺纹或ANSI法兰连接
3.铸铜或不锈钢阀体
3. 6000 psig的最大入口压力
4.设定压力高达500 psig
5.良好的关断能力
6.适用于液体和气体工况
美国fisher常用调压器
类别
型号
流量(kg/h)
进出口径
进口压力范围
出口压力范围
13.8-34.5kg/cm2
Fisher1301F高压减压阀
美国FISHER费希尔1301F减压阀/1301G调压器/1301G高压调压器
Fisher 24000CVF 系列切换阀阀门说明书
深圳市贝斯特燃气设备有限公司w w w .f i s h e r g a s .c o m 138********深圳市贝斯特燃气设备有限公司w w w .f i s h e r g a s .c o m 138********深圳市贝斯特燃气设备有限公司w w w .f i s h e r g a s .c o m 138********阀门类型ANSIEN尺寸0.5, 0.75, 1.0, 1.5, & 2 英寸DN 15, 20, 25, 40, & 50阀体压力等级Class 150 或 Class 300 ASME B16.34标准PN 40 EN 1092-1标准端部接头Class 150RF 或 300RF 法兰 ASME B16.5标准PN 10-40 法兰 EN 1092-1标准端面对端面尺寸符合 ISA S75.03标准符合 EN 558-1标准阀座材料PTFE 软阀座151 内件-20o F to 350o F (-29o C to 177o C)177, 577, 677 内件-100o F to 450o F (-73o C to 232o C)金属阀座102, 548, 588, 688 内件-320o F to 850o F (-195o C to 454o C)填料及阀盖组件阀盖类型填料温度限制标准阀盖弹簧式PTFE 填料-100o F to 450o F (-73o C to 232o C)ENVIRO-SEAL ®-50o F to 450o F (-46o C to 232o C)石墨-100o F to 450o F (-73o C to 232o C)加长型阀盖 (B)弹簧式PTFE 填料-100o F to 450o F (-73o C to 232o C)ENVIRO-SEAL ®-50o F to 450o F (-46o C to 232o C)石墨-300o F to 850o F (-184o C to 454o C)波纹管 (B)NOLEEK ® 波纹管-320o F to 750o F (-195o C to 399o C)特性等比例或线性注意 A: 温度限制仅应用于阀座或填料。
