ZB-3000型育苗制钵机相关部件设计及调试
ＺＢ－３０００型育苗制钵机相关部件设计及调试
张多利董德军李可
黑龙江省畜牧机械化研究所
【摘 要】本文涉及可生产育苗钵的育苗制钵机，论述了育苗制钵机的凸轮机构和直线运动副 两部件的设计及实际运用时遇到的问题，以及针对这些问题采取的相应改进措施。 【关键词】育苗制钵机 凸轮机构 直线运动副
随着花卉育苗和钵体栽培的大量涌现．经 济作物钵体育苗的增长及一些大田作物钵体育 苗的采用，目前对育苗钵的需求量越来越大。钵 体育苗是现代农业生产过程中的重要部分．它 可实现气候补偿、充分利用光热资源、延长作物 生长期。使种植的花卉、瓜果、蔬菜提早上市．提 高大田作物产量，从而显著增加种植户的收益， 其经济效益和社会效益均非常可观。育苗钵需 求量的大量增长也带来了育苗钵的制作问题． 当前育苗钵通常由人工制作，劳动强度大，生产 效率低，人工制钵已不能满足当今的生产需要． 因此高效率高质量的育苗制钵机应运而生。 １ ＺＢ一３０００型育苗制钵机凸轮机构设计研究 针对当前高效率高质量的育苗制钵机的迫 切需求趋势，课题组经过认真调研和开发，研制 了ＺＢ一３０ｏＯ型育苗制钵机．此制钵机是一种能 连续作业的农业机械，由机架、动力源、传动减 速系统、料箱、制钵成型机构、凸轮与曲柄连杆 系统和输送系统组成，其中制钵成型机构包括 冲头、压头和成型腔３个子系统，如图ｌ所示。
１．减速器２．连杆３．电机４．机架５．凸轮６．曲柄７．压头８．成型腔９．料箱１Ｏ．冲头１１．直线导轨 图１育苗制钵机
当制钵机工作时，土壤从料箱内进入成型 机构的成型腔，此时成型腔的出口被凸轮推动 下的成型机构的压头堵住，而另一端有成型机 构的冲头在凸轮与曲柄连杆轴系带动下将土料 压缩成所要求的圆台型育苗钵，之后成型机构
－ｌ０・ 的压头快速后退．冲头继续前进将育苗钵推出 成型腔而完成一次工作周期。 １．１ 育苗制钵机凸轮机构形式确定 育苗制钵机中凸轮与曲柄按照一定位置关
系装配在同一轴上，凸轮推动成型机构的压头 运动。曲柄通过连杆带动成型机构的冲头运动。 并且是彼此联动配合工作完成育苗钵的成型和 卸钵。根据凸轮机构要实现的功能和为了降低 功率损耗。我们选用对心直动滚子推杆盘型凸 轮机构，其从动件焊接在成型机构的压头推板 上，如图１所示。 １．２确定凸轮外形轮廓 １．２．１确定凸轮与曲柄对应关系。 因为凸轮与曲柄是联动工作，所以首先要 确定凸轮与曲柄的位置关系。当制钵机工作，曲 柄通过连杆带动冲头压缩土壤到推出成型的土 钵其运动过程如图２所示，曲柄连杆机构处于 （ｂ）图位置时，由凸轮推动的成型机构的压头距 离成型腔口最远，以便于成型钵落下，所以此时 应凸轮推程ｓ＝Ｏ，以此即确定了凸轮与曲柄的联 动对应关系，根据设备结构适当选取凸轮的基 圆直径，此为凸轮设计条件（１）。
（ａ）
１．曲柄２．连杆３．成型机构冲头 图２ 曲柄运动状态图Ｉ型
１．２．２确定凸轮推程转角。根据育苗制钵机循 环工作过程，当曲柄连杆机构运动到图３中（ｂ） 图所示位置时，凸轮应推动成型机构的压头到 达成型腔的端部堵住育苗钵出口以便为马上要
（ａ） （ｂ）
开始的压缩做准备，此时凸轮应达到最大推程， 因此初定凸轮推程转角为１８０。。此为凸轮设计 条件（２）。
１．曲柄２．连杆３．成型机构冲头 图３曲柄运动状态图ｌｌ型
１．２．３确定凸轮远休止角。 凸轮达到最大推程后。随即曲柄连杆机构 带动成型机构的冲头进入压缩土料过程，此时 凸轮机构应维持最大推程状态．以保证压头堵 住成型腔的出口，针对某一型钵体高度为 ６０ｍｍ，冲头将土料压缩成６０ｍｍ育苗钵后，成型 机构的压头应跟随凸轮迅速进入回程阶段．离 （ｂ）
开成型腔出口，进入卸钵的过程。根据计算要制 成６０ｍｍ的育苗钵．在曲柄回转半径为１２５ｍｍ 条件下．凸轮应维持１２１。的最大推程状态后立 即进入回程阶段，即凸轮远休止角为１２１ｏ。此为 凸轮设计条件（３）。 １．２．４确定凸轮回程转角。
凸轮推程角、远休止角确定后．回程角也随 ≯ 雾 簿 黪
即确定，一般为５９。。在此阶段．压头要快速回 撤，以利于冲头将成型的钵体推出，此为凸轮设
计条件（４）。 １．２．５确定凸轮轮廓曲线
不同的凸轮轮廓线，其从动件的运动规律
不同，凸轮机构运动时所受的力也不同。根据推 杆在运动开始时加速度为无穷大、有限值和零．
可将凸轮机构受到的冲击分为刚性冲击、柔性
冲击和无刚性冲击、无柔性冲击。为了降低设备
所受的冲击。凸轮从动件各个运动阶段都采用
谐波运动规律实现无刚性冲击无柔性冲击．再
综合上述凸轮设计条件（１）（２）（３）（４），通过计
算机运用凸轮设计软件得到凸轮轮廓如图４。
１．凸轮理论轮廓线２．凸轮从动滚子３．凸轮实际轮廓线 图４凸轮廓线图
１．２．６凸轮轮廓线的完善
凸轮机构在实际使用中发现其轮廓线稍有
不足。首先，凸轮在回程段回到最低点后迅速进
入到推程。因为钵体被冲头推出后落下需有一
定时间要求，且成型腔出口与压头在最远处时
之间的空间有限，这就造成钵体未完全落下时
受到前进的压头的冲压而破碎或不能继续落
下，导致制钵机不能正常工作，如图５所示。为
．避免此种情况．在凸轮推程起始段采用了１Ｏ。的
近休止角，以使成型钵有足够时间下落。
・１２・ １．凸轮２．凸轮从动件３．压头４．成型的土钵 图５成型钵出腔示意图
其次，凸轮在回程起始阶段有个圆弧过渡， 经数据分析和计算，此阶段压头的回撤速度要
比冲头的前进速度慢，在实际应用中会造成已 成型好的土钵与成型腔分离后会再被压缩．导
致土钵变矮或被压碎。因回程段不会引起设备 冲击，所以为解决上述问题将回程段变为有小
过渡圆角的直线段，完善后的凸轮轮廓线如图６
所示。
ｔ ， １ １ 、 ‘ ｛
图６ 完善后凸轮轮廓线图
２结论 按上述过程设计并进一步完善后，相应机
构实际使用运转平稳，实现了预定功能，达到＿『
比较令人满意的结果。满足设计要求。
机械毕业设计3
3T电缆车的设计
4110型柴油机总体设计
AGV车转向总承设计
B655型牛头刨床总体布局及主轴箱设计（优秀）
CA6140主轴工艺与夹具设计（钻Φ23孔夹具+磨床夹具）（优秀）
CJK6032-4型数控车床设计（优秀）
GW-40型钢筋弯曲机设计（优秀）
M1432A万能外圆磨床液压系统设计（机+液）（优秀）
M1432A型外圆磨床总体布局设计（优秀）
MB106A进给系统有级变速装置设计
MK1332数控外圆磨床工作台结构设计
PLC控制直列式加工自动线设计（PLC）
QY20B汽车起重机卷筒机构及其液压系统设计（机+液）（优秀）
SC750三轴伺服驱动机器人机构设计（优秀）
T6112卧式镗床系统的设计（优秀）
x52k型立式升降铣床电气控制系统的PLC改造设计（电+PLC）
Φ630mm(工件最大回转直径)经济型数控车床设计
一种包装机箱体的加工工艺分析及夹具设计（钻螺纹孔20×M8）（优
一种新型滚动轴承拆卸器设计（无图）
一种简易播种机的设计（农业机械）（优秀）
一种药品压片机的设计（优秀）
三自由度机械手运动控制下位机系统设计（电气）
三轴雷达仿真转台机械结构设计（优秀）
上肢康复机器人结构设计及仿真运动设计（优秀）
交流双速电梯的PLC控制系统设计（PLC）
低速载货汽车驱动桥的设计（优秀）
冰箱门封磁条剪切系统设计
前移式手动液压装卸叉车设计（优秀）
剪板机结构设计（优秀）
加强板零件的加工工艺及夹具设计(钻4-9孔夹具)（数控程序）
十字路口交通信号灯PLC控制系统设计（PLC）
十字路口交通灯单片机控制系统设计与仿真（单片机）
单螺杆挤出机构设计（优秀）
卧式滚筒软化干燥机设计
卷圆机结构设计（优秀）
压缩机底板零件冲压成型模具设计
原木检测机设计（优秀）
双坐标数控工作台设计（机+电）
双驱动同步振动筛的结构设计（优秀）
发动机测扭油缸机加工艺及磨工夹具设计（优秀）
四维微调工作台机械结构设计（优秀）
四翼自动旋转门机电系统设计（优秀）
垫片冲压模具毕业设计
2BSL-320型滚筒气吸式蔬菜播种机的试验及优化
２Ｂ Ｓ 一３ ２＠型滚筒气吸式
蔬菜播种ｉＩｉ几的试验及优化
汤宝 李群ｚ季川页中ｚ王元生
摘要：穴盘流水线育苗播种技术是现代衣业的重要
组成部分。２ＢＳＬ一３ ２ ０型滚筒气吸式蔬菜播种机是用 来充填营养土并且压穴的育苗盘内精密播种种子的
机具，可以一次性完成放盘、铺土、刮土、压穴、 播种、镇压、洒水及收盘的整道工序。介绍了该机
具的关键部件结构及工作原理，进行了响应面分析
及分组试验，并利用ＭＡＴＬＡＢ＿Ｔ－具箱对试验所得结果
进行拟合及优化处理 通过试验验证了优化结果的
合理性，为蔬菜播种机作业参数设计提供了理论依
据，提高了播种效率和质量。 关键词：农业工程：播种机；试验；拟合；优化
Ｏ 引言
随着农业机械化水平的提， ，播种商Ｉ 播种
技术的机械化技术得到了较快的摊， ‘。穴 流水
线育前播种技术作为现代农 【，的币要组成部分，
由于机械化程度商，能够提高作物产景， ： 育
：３４江苏衣机化２０１６．６ 茁成活率高、病虫害少、发育性好，所以目前已
经 一些经济作物如蔬菜、花卉等的种植培育上
得剑了应用【。’ 。
播种机的结构多为气ｌｌ及式。由于气吸式播种
机ｊＬ有投科ｔ点低、种床、 、籽粒分布均匀、播
种精度高、种深一致及出茁整齐等特点，且符合
农艺要求，越来越受到人们的欢迎 ｌ。气吸式播种
机町以分为针式、盘式和滚筒式，其中滚筒式的 播种精度、速度及效率郜优于其他类型，所以应
川范围较』 ’。由于滚筒式播种机的播种效率受
多疗面冈素的影响，所以如何对相关影响因素进 行优化设计，是提高滚筒式播种机播种效率的关
键。下Ｉｍ详细介绍２ＢＳＬ－３２０型滚筒气吸式蔬菜播 种机关键部件的结构及工作原理，并进行响应面
试验，通过埘试验结果进行拟合、优化，得到最 的参数组合，为蔬菜播种机作业参数设计提供
沦依据，提商播种效牢和质鼍。
１ 播种机结构与工作原理
１．１总体结构与原理
２ＢＳＬ一３２０型滚筒气吸式蔬菜播种机是用来充 填营养土并且压穴的育苗盘内精密播种种子的机
设备调试步骤解析

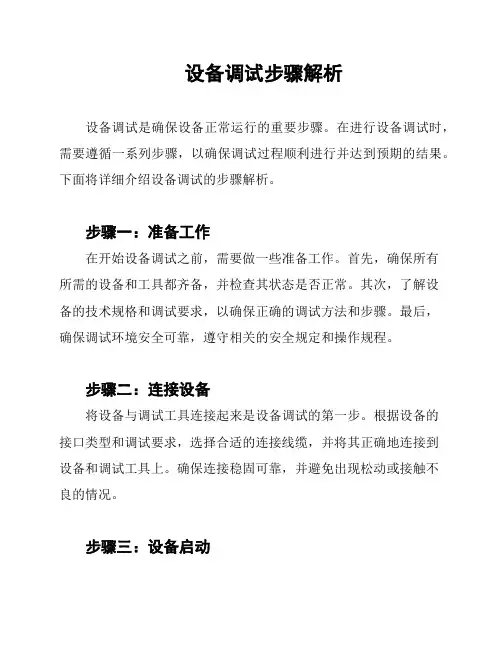

设备调试步骤解析
设备调试是确保设备正常运行的重要步骤。在进行设备调试时，需要遵循一系列步骤，以确保调试过程顺利进行并达到预期的结果。下面将详细介绍设备调试的步骤解析。
步骤一：准备工作
在开始设备调试之前，需要做一些准备工作。首先，确保所有所需的设备和工具都齐备，并检查其状态是否正常。其次，了解设备的技术规格和调试要求，以确保正确的调试方法和步骤。最后，确保调试环境安全可靠，遵守相关的安全规定和操作规程。
步骤二：连接设备
将设备与调试工具连接起来是设备调试的第一步。根据设备的接口类型和调试要求，选择合适的连接线缆，并将其正确地连接到设备和调试工具上。确保连接稳固可靠，并避免出现松动或接触不良的情况。
步骤三：设备启动 在连接设备后，需要启动设备以进行调试。按照设备的操作手册或说明书上的指导，正确地启动设备。确保设备的电源供应正常，并观察设备的指示灯或显示屏，确认设备已成功启动。
步骤四：设备配置
在设备启动后，需要进行设备的配置。根据设备的功能和调试要求，设置相应的参数和选项。这可能涉及到设备的菜单设置、参数输入或软件配置等步骤。确保配置过程中的每一项设置都符合设备的要求和调试的目标。
步骤五：功能测试
配置完成后，需要对设备的各项功能进行测试。按照设备的功能列表或测试计划，逐项测试设备的功能是否正常。这可能包括输入输出测试、信号检测、数据采集等步骤。确保每个功能的测试结果准确无误，并记录下测试结果以备后续参考。
步骤六：故障排除
如果在功能测试中发现设备存在问题或故障，需要进行相应的故障排除。根据设备的故障现象和可能的原因，采取适当的排查方法和措施。这可能包括检查连接线缆、调整配置参数、更换部件等步骤。确保故障排除过程中的每一步操作都谨慎和准确，以尽快解决设备的问题。
步骤七：测试验证
在完成故障排除后，需要对设备进行测试验证，以确保问题已经解决。再次进行功能测试，并验证设备的各项功能是否正常工作。确保测试结果与预期一致，并记录下验证结果以备后续参考。
2BSX300型真空穴盘育苗播种生产线系统参数设计

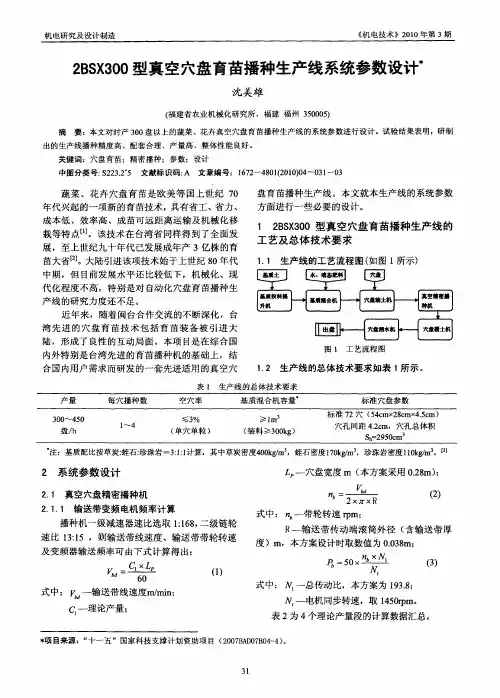

机电研究及设计制造 《机电技术》２０１０年第３期 ２ＢＳＸ３００型真空穴盘育苗播种生产线系统参数设计 沈美雄 （福建省农业机械化研究所，福建福州３５０００５） 摘要：本文对时产３００盘以上的蔬菜、花卉真空穴盘育苗播种生产线的系统参数进行设计。试验结果表明，研制 出的生产线播种精度高、配套合理、产量高、整体性能良好。 关健词：穴盘育苗；精密播种；参数；设计 中图分类号：￥２２３．２ ５ 文献标识码：Ａ文章编号：１６７２－－４８０１（２０１０）０４－－０３１－－０３ 蔬菜、花卉穴盘育苗是欧美等国上世纪７０ 年代兴起的一项新的育苗技术，具有省工、省力、 成本低、效率高、成苗可远距离运输及机械化移 栽等特点【１］。该技术在台湾省同样得到了全面发 展，至上世纪九十年代已发展成年产３亿株的育 苗大省【２】。大陆引进该项技术始于上世纪８０年代 中期，但目前发展水平还比较低下，机械化、现 代化程度不高，特别是对自动化穴盘育苗播种生 产线的研究力度还不足。 近年来，随着闽台合作交流的不断深化，台 湾先进的穴盘育苗技术包括育苗装备被引进大 陆，形成了良性的互动局面。本项目是在综合国 内外特别是台湾先进的育苗播种机的基础上，结 合国内用户需求而研发的一套先进适用的真空穴 盘育苗播种生产线。本文就本生产线的系统参数 方面进行一些必要的设计。 １ ２ＢＳＸ３００型真空穴盘育苗播种生产线的 工艺及总体技术要求 １．１生产线的工艺流程图（如图ｌ所示）
