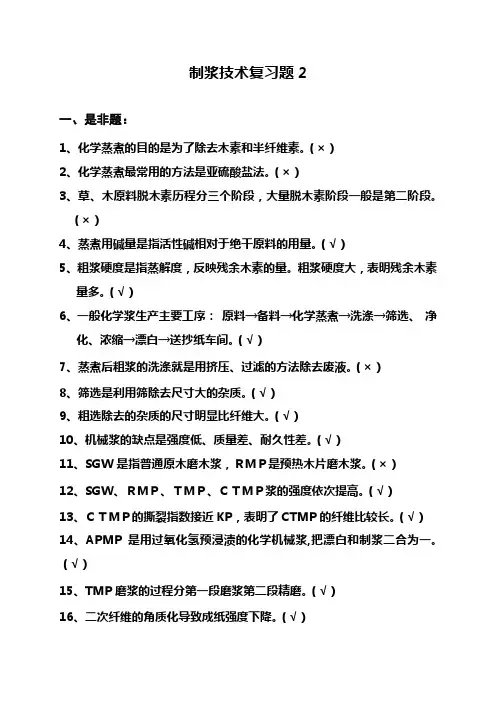

制浆技术复习题2
制浆技术复习题2一、是非题：1、化学蒸煮的目的是为了除去木素和半纤维素。
（×）2、化学蒸煮最常用的方法是亚硫酸盐法。
（×）3、草、木原料脱木素历程分三个阶段，大量脱木素阶段一般是第二阶段。
（×）4、蒸煮用碱量是指活性碱相对于绝干原料的用量。
（√）5、粗浆硬度是指蒸解度，反映残余木素的量。
粗浆硬度大，表明残余木素量多。
（√）6、一般化学浆生产主要工序：原料→备料→化学蒸煮→洗涤→筛选、净化、浓缩→漂白→送抄纸车间。
（√）7、蒸煮后粗浆的洗涤就是用挤压、过滤的方法除去废液。
（×）8、筛选是利用筛除去尺寸大的杂质。
（√）9、粗选除去的杂质的尺寸明显比纤维大。
（√）10、机械浆的缺点是强度低、质量差、耐久性差。
（√）11、SGW是指普通原木磨木浆，ＲＭＰ是预热木片磨木浆。
（×）12、SGW、ＲＭＰ、ＴＭＰ、ＣＴＭＰ浆的强度依次提高。
（√）13、ＣＴＭＰ的撕裂指数接近KP，表明了CTMP的纤维比较长。
（√）14、APMP是用过氧化氢预浸渍的化学机械浆,把漂白和制浆二合为一。
（√）15、TMP磨浆的过程分第一段磨浆第二段精磨。
（√）16、二次纤维的角质化导致成纸强度下降。
（√）17、我国废纸利用率目前己超过世界平均水平（55％），是世界最大的废纸消费国。
（√）18、按国家标准，废纸分为6类。
（×）19、水力碎浆机的“R”转子是一种高浓转子。
（×）20、S形转子适用于处理一些难碎解的高湿强度废纸。
（√）21、鼓式碎浆机系统的圆筒体部分分为4个区。
（×）22、D形水力碎浆机将水力产生的涡流从中央移至直线边缘，并能使废纸迅速下沉为转子所破碎。
（√）23、纤维分离机主要作用是分离杂质，实质上是筛。
（×）24、压力筛筛选过程中纸浆的增浓现象是一种好事，减轻了后工序浓缩的负荷。
（×）25、双效纤维分离机一级筛板孔的尺寸肯定要比二级筛鼓缝的尺寸大。
对PAE湿强废纸碎解工艺及设备的探讨
摘要：PA E湿强剂因其高效、环保的性能在湿强纸中广泛应用，但是PA E湿强废纸的碎解处理却存在碎解难、制浆得率低等问题。
用次氯酸盐法碎解PAE湿强废纸，存在一定的环保问题。
本文就PAE湿强废纸碎解存在的问题，结合碎解工艺和碎解设备进行技术探讨，提出了环保型的过氧化二硫酸盐法和高得率的酸碱法碎解工艺。
针对碎解机存在的问题，提出高效、节能的碎解设备建议设计方案，用以解决PAE湿强废纸的碎解难题。
关键词：PAE湿强废纸；碎解工艺；碎解设备；制浆得率Abstract: PAE wet strengthening agent is widely used in wet strength paper because of its high efficiency and environmental friendship. However, PAE wet strengthened waste paper is difficult to defiberate in disposal, and has low pulp yield. The traditional hypochlorite method was used to break down PAE wet strengthened waste paper, which result in the problems relative to a certain environmental pollution. In this article, aiming at the existing problems in the defiberation of PAE wet strengthened waste paper, the crushing equipment and the crushing process were discussed. Two kinds of environment-friendly peroxide bisulfate method and acid base pulping process method with high pulp yield were put forward. At the same time, aiming to the problems existing in the traditional crushing machine, a designing draft with high-efficient and energy-saving crushing equipment was put forward to solve the problem in the defiberation of PAE wet strengthened waste paper.Key words: PAE wet strengthened waste paper; pulping process; 对PAE湿强废纸碎解工艺及设备的探讨⊙ 赵传山1张淑娟2李辉1熊晓敏1李杰华1(1.齐鲁工业大学 教育部/山东省制浆造纸科学与技术重点实验室，济南 250353；2.济南职业学院，济南 250000）A research on technology and equipment for pulping of PAE wet strengthened waste paper⊙ ZHAO Chuan-shan 1, ZHAN Shu-juan 2, LI Hui 1, XIONG Xiao-min 1, LI Jie-hua 1(1.Key Laboratory of Shandong Provincial Pulp and Paper Science and Technology of Ministry of Education , Qilu University of Technology, Jinan 250353, China; 2.Jinan Vocational College, Jinan 250000, China )中图分类号：TS727+.1; TS733+.8; TS749+.7文献标志码：A 文章编号：1007-9211(2018)06-0006-06P A E造纸湿强剂系聚酰胺环氧氯丙烷树脂（简称PAE树脂）。
电机电流记录表
夜
8日 白
中
夜
9日 白
中
夜
10日 白
中
夜
11日 白
中
夜
12日 白
中
夜
13日 白
中
夜
14日 白
中 糊化罐搅拌器2 熬胶泵1 熬胶泵2 贮料罐搅拌器 胶料转移泵 上胶罐搅拌器 上胶泵1 上胶泵2 热水泵 温水泵 硫酸铝转移泵 旋振筛 退纸辊 冷却风机 前底辊 冷却风机 后底辊 冷却风机 吸边电机 油泵电机 5m3碎浆机 干损纸浆泵
设备名称 轴流风机8 空压机1 空压机2 上浆泵 干损白水泵 湿损白水泵 浓调白水泵 高压清水泵 水针泵 稀油站 液压站 罗茨鼓风机 1#真空泵 2#真空泵 3#真空泵 4#真空泵 滤液泵1 滤液泵2 滤液泵3 滤液泵4 真空循环水泵 水封池白水泵 网部真空风机 冷却水回用水泵 水解槽搅拌器 淀粉上料泵 糊化罐搅拌器1
中
夜
11日 白
中
夜
12日 白
中
夜
13日 白
中
夜
14日 白
中 稀释白水泵 筛选白水泵 网前筛尾浆泵 高浓增压水泵 低浓增压水泵 密封水泵 污泥振筛 混合浆泵 一次风机 二次风机 引风机 给水泵1 给水泵2
初沉池提升泵1 初沉池提升泵2 PAC溶解搅拌器 PAM溶解搅拌器
碎浆机白水泵
功率 额定 (KW) 电流 调节池提升泵 18.5 1# 调节池提升泵 22 2# 调节池提升泵 45 3# 调节池曝气机1 5.5 调节池曝气机2 5.5 调节池曝气机3 5.5 调节池曝气机4 5.5 河泵 37 回用水泵 18.5 反应池推流器 3 厌氧池推流器1 4 厌氧池推流器 5.5 初沉刮吸泥机 0.8 初沉池污泥泵 4 厌氧刮吸泥机 0.8 厌氧污泥泵 4 二沉池刮吸泥机 0.8 二沉污泥泵 5.5 污泥浓缩脱水 4 机 污泥浓缩PAM搅拌 1.1 加药泵 1.1 清水泵 5.5 干化污泥泵 7.5 回用污泥泵 3 空压机 7.5 备用 驱网辊 200 真空伏辊 110 导网辊 11 一压下辊 110 一压上辊 110 二压下辊 132 设备名称
2-废纸制浆技术与理论-碎浆
（4）圆筒筛
➢ 回转的、开孔的圆筒，内壁有螺旋以将纸 浆中的废杂质从圆筒的一端带往另一端排 出。
➢ 圆筒上有喷水管将废杂物带有的纤维洗出。 ➢ 纸浆通过圆筒筛筛孔重新返回水力碎浆机
中，冲洗过的杂质通过螺旋推进器排出送 废料压实机处理。
四、废纸的疏解
疏解是将尚未解离的小纸片碎解成单根纤维的过程，是碎解
间歇操作所需进料和放料时间长
高浓水平鼓式碎浆机
高浓水平鼓式碎浆机
前区--高浓碎解区，浆浓15%-20%，占2/3长 后区--稀释筛选区，浆浓3%-5%，占1/3长
• 鼓式碎浆设备对废杂质的作用比 间歇式高浓碎浆设备还要温和。
• 去除油墨、胶黏物的效率高于高 浓水力碎浆机。
• 与水力碎浆机相比，化学药品可 减少10％以上，蒸汽可节省60％。
碎浆
碎浆是化学与机械共同的作用过程。
化学作用来源于氢氧化钠、硅酸钠、过氧化氢、表面活性 剂，等。
机械作用来源于纤维与悬浮液之间的运动，纤维与纤维之 间的相互作用，悬浮液与转子相互间的直接作用。
碎浆过程
最大限度地分离纤维及油墨和杂质，并保持杂 质不致碎解。
➢ 润湿
加水润湿废纸，废纸的机械强度降低，纤维间的氢键断裂。
二、碎浆
定义：疏解废纸的纤维，打散废纸浆中的碎纸片至一定程度。 目的： ➢ 疏解废纸纤维，打散废纸浆中的碎片至一定程度 ➢ 促进油墨和其他污染物与纤维的分离，使油墨颗粒能
分散成理想的颗粒大小以便通过后续工序除去 ➢ 污染物颗粒应尽可能保持原状，以便在随后的筛选和
净化中除去。 ➢ 碎浆是化学加机械的作用过程。
浆强度下降。因此，对废纸的疏解，要求在不切断纤维的 前提下，使纤维充分地分散。
高频疏解
制浆造纸机械与设备
制浆造纸机械与设备上册第1章备料机械与设备一、判断题：1. 圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进行去皮的，圆筒剥皮机是当前各国广泛用于木段或原木剥皮的主要设备。
（R ）2.削片机按机械结构可分为两类：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机。
其中盘式削片机主要用于切削原木，削出木片质量较好。
( R )3.盘式削片机按刀盘上的刀数分为：普通削片机（4-6把刀）和多刀削片机（8-16把刀）两种。
这两种削片机喂料方式又有斜喂料和水平喂料两种。
( R )4.盘式削片机刀刃高出盘面的高度叫刀距，它决定着木片的厚度。
( R )5.刀辊式切草机强制喂料装置是由上下喂料链带及上下压辊组成。
( F )进料输送带与第一、二、三喂料辊二、填空题1. 连续式剥皮机由（圆筒体）、（支承系统）、（传动装置）和进出料闸板等部分组成。
2. 非木材原料的切断设备，大致可以分为刀辊式和刀盘式两大类。
稻草、麦草等原料切断采用（刀辊式）切断设备，芦苇、芒秆等原料切断采用（刀盘式）切断设备。
3. 盘式木片筛是国际上新发展的按木片（厚度）筛选的设备。
它有多根装有圆形或梅花形盘的转轴。
按轴的中心线构成的平面形式分为（平型）和（V形）盘式木片筛。
（盘与盘之间）的缝隙即决定了通过此缝的合格木片厚度。
三、简述题1．简述圆筒剥皮机的工作原理。
P7倒数第二段2.简述原木备料以及非木备料过程使用的主要设备。
P7-p22答：原木备料:剥皮机、锯木机、削片机、木片筛、再碎机非木材：切草机、除尘机、筛选设备、除髓机3.简述稻麦草原料湿法或干湿法备料流程使用的主要设备。
P33-p34第2章化学制浆设备一、判断题：1.蒸煮锅的高度、直径及上、下锥角的大小是蒸煮锅外形尺寸的重要指标。
其上、下锥角大小对蒸煮锅装料、放浆、送液和通汽等操作没有影响，只是对蒸煮锅的高度有一定的影响（×）2.锅壳上锥部内壁面装有两组锥形滤网，上面一组用于排汽（气）时防止锅内纤维物料被带出，下面一组滤网用于把循环加热系统送来的药液分布到蒸煮锅整个截面上。
磊展整套废纸和生活用纸制浆设备助力纸企节能增效
磊展整套废纸和生活用纸制浆设备助力纸企节能增效⊙ 刘建坡刘建坡 先生郑州磊展科技造纸机械有限公司副总经理；主要从事造纸机械的研发、制造、销售以及企业的管理工作。
磊展公司是一家专门从事制浆造纸成套设备，集研发、制造、销售于一体的高新技术企业。
专业开发输送设备、散包设备、碎浆设备、筛选设备、除渣净化设备、磨浆设备、流送设备等废纸制浆全套设备，年生产加工能力1.8亿元以上。
拥有精良的数控机械加工设备和齐全的产品检测手段，技术力量雄厚。
公司拥有各项专利128项，已通过I S O9001:2008国际质量管理体系认证、法国B V认证、德国莱茵认证等。
现有员工200余人，其中工程技术人员50多人，人才储备良好。
1 废纸制浆主要产品1.1链板输送机（图1）设备优势：（1）槽板冲压成型，强度高、耐冲击。
（2）输送链板采用封闭设计，防止漏料。
（3）双排滚轮牵引链，空心滚轮轴，油可从销轴注入到轴套及锡锌铜耐磨衬套。
（4）两排链条采用长轴连成整体，防止链板跑偏。
（5）链轮采用铸钢件，提高耐磨性能。
（6）挡料板为V 型设计（大于有效输送宽度400m m），提高物料通过量。
（7）轨道式运行，行走平稳、可靠、低摩擦，动力消耗低。
1.2废纸散包干法筛选技术（图2）散包机设备优势：（1）把打包密实的废纸散开成片二十世纪八十年代，改革的春风吹遍了中国大江南北，一批批企业尤其是民营企业如雨后的小草，纷纷从地里钻了出来，为中国的经济发展蓝图添色补彩。
创立于1981年的郑州磊展科技造纸机械有限公司（原河南弘达造纸机械有限公司，2010年创建“磊展”品牌并开始运营）就是这批“小草”中的一颗。
经过几十年的发展与壮大，现已成为国内废纸制浆设备的主要制造商之一。
解，从而保证了成浆的质量和洁净度。
（3）不破坏杂质的物理尺寸，并在碎浆工段就进行初步地筛选，将浆料中的轻杂质排出系统，降低后段筛选工序的负荷和磨损，提高筛选效率。
（4）设备维修成本低、节省人工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鼓式碎浆机
一、概述
当今造纸工业废纸制浆的发展趋势是：尽可能地将污染杂质在碎浆阶段除去，以节省电耗和减少后续工序去除污染物的负担；轻、重杂物尽可能的按原状除去，减轻后续工序的负担。
顺应这一发展趋势，郑州运达造纸设备有限公司引进先进技术，集中雄厚的技术力量进行攻关，创新研制了ZDG型系列转鼓式水力碎浆机。
该设备的研制成功，填补了国内空白。
该机集碎浆、筛选于一体，特别适宜于未经拣选的废纸原料的碎浆。
对于扩大二次纤维的回收、利用、减少环境污染，节约能源，实现造纸设备国产化，节省外汇，具有较大的经济效益和社会效益。
鼓式碎浆机用于对废纸原料浓度在高（14%-22%）下进行，连续碎解和粗筛选。
二、主要特点
1完美的纤维疏解
废纸在高浓条件下，产生柔和地揉搓、摩擦运动。
使纤维充分润涨分离，充分保留了废纸纤维的强度和长度，使纸浆得率大大提高。
2优秀的成浆质量
可去除浆中的塑料、箔片及热熔胶等轻、重杂质，可使这些杂质在不被剪切和打碎的前提下完整地被去除此之外，同时可分类回收，减轻环保压力。
3显著的节能效果
无强列运动的转子结构，无须耗能于不必要的搅拌和剪切运动，能量仅消耗在
转鼓的旋转上，节能50%左右。
4良好的脱墨机理
由于在高浓条件下操作，化学药品的作用比较强列，蒸汽利用比较充分，使得油墨粒子有效地从纤维表面分离，从而达到有效的脱墨。
5可靠的连续排渣系统
该机易维修保养，筛孔不易堵塞，可长时间连续运转。
由于排渣效率高，可减后续净化的负担。
6降低设备成本
该机将碎浆、粗选等设备的碎浆及筛选作用集中一套设备中，减轻了后面工序的负担，从而减少了整套设备的造价。
7节省人工
由于在高浓条件下处理废纸，所以该机适用于处理未经挑选的各种等级废纸，可节省一道废纸挑选的工序。
8最低的维修成本
该机结构简单、稳固、仅有少量的易损件，保证了最省的备品备件的需求，维修费用低。
三、结构与工作原理
1.结构
该机具有一个辊筒形的转鼓、结构简单，设计新颖。
由上料斗，转鼓、传动装置、托轮装置、挡轮装置、密封装置、护罩和浆池组成。
转鼓外壁镶有两个大托轮和一个大齿轮，两个大托轮分别有两组小托轮支撑，并能在小托轮上迥转。
出浆侧的大托轮两边各有一组挡轮装置以防止转鼓轴向位移，转鼓外壁的大齿轮由传动装置的小齿轮带动而使转鼓转动。
转鼓前部为碎浆区，后部为筛选区。
碎浆区进料口与上料斗由密封装置联接，上料斗安装有进水、进药管口；筛选区有护罩、稀释水和浆池。
废纸由上料斗进入转鼓，经碎浆区纸浆在筛选区进入浆池，杂质由排渣口
排出。
稀释水来自安装在转鼓上部的喷水管，在转鼓顶部从外向里穿过筛板喷入，这样可将堵塞筛孔的纤维反冲回鼓内，既清洗了筛孔又冲洗了杂质
上的粘连纤维。
2.工作原理
该机具有碎浆区和筛选区，可一次完成碎浆、筛选的两个工序。
废纸由输送机送入缓慢转动的高浓碎浆区，在14%—22%的浓度下，随着转鼓转
动被内壁上的刮板反复兜起到一定高度跌落，并与转鼓坚硬的内壁表面撞
击，这样，由于产生温和有效的剪切力及纤维之间摩擦作用的增强，使废
纸分离成纤维，外来杂质和薄膜、塑料、沙砾、破布等而不被碎解。
由于
转鼓不断回转，并稍微倾斜，废纸浆沿着这个倾角前进，通过碎解区进入
筛选区。
在该区从转鼓侧加入稀释水，将浆料稀释成3%—4%的浓度，稀释
的浆料通过筛孔进入浆池，轻、重杂质被反冲回鼓内，继续前进，在转鼓
末端排出。
四、技术参数
型号ZDG250 ZDG275 ZDG300 ZDG325 ZDG350 ZDG375 ZDG400 ZDG425
转鼓直径Φ2500 Φ2750 Φ3000 Φ3250 Φ3500 Φ3750 Φ4000 Φ4250
处理能力：
70-120 140-200 200-300 300-400 400-550 550-720 750-1000 1000-1400
T/D(风干)
处理物料ONP、OCC/OMG
电机功率
KW 132（160）160
（200）
220（280）315（400）400（560）560
（800）
800（1000）1000
（1400）。
