热镀锌带钢跑偏问题浅析
第５％ｔ１１同盘麒学台青年学术年台沧文集连续热镀锌带钢跑偏问题浅析
艾厚波本攫钢铁集娜有ｍ盘任。叫冷轧薄板』．Ⅱ宁奉溪ｉ１７０００
捕要：简述了连续热镀锌机组ｍｆ跑偏Ⅲ导致停机的原凼和娘理，经过成场的试验和调整，找到ｒ宵教的降低和断止带钢跑很的方浩．Ｊ｝应用％实践中，同时也取得Ｔ较好的教果。关键月：热链肄：跑偏．辊掣．板Ｅ
ＤｉｓｃｕｓｓｉｏｎｏｆＣｏｎｔｉｎｕｏｕｓＨｏｔＧａｌｖａｎｉｚｉｎｇＬｉｎｅＤｅｖｉａｔｉｏｎＡＩＨｏｕ－ｂｏ（ＢｃⅫｌ…ｄ
ｓＩ∞ｌＧⅢｐＣｏｍｐａｎｙ·Ｉｊｅｎｘｉ１１７０００，ＬｉａｏｎｉｎｇＣｈｉｎａ）
Ａｂｕｌｒａｃｌ：Ｏｕｔｌｉ№ｓ１ｈｅｃａｕ∞ｄ时ｄｏｗｎｔｌｍｃ
ｄ№ｃｏ…ｓ口ｄｐｒｉｎｃｉｐｌｅｓ，【ｈ∞哪ｆｉｄｄｔｅｓｌｉｎｇ
ａｎｄ删㈣‰ｆｏｕｎｄ
ｅｌＴｅｃｌｉｖｃｉｎｒｅｄｕｅｉｎｇ“ｄｐ”ｖ口ｔｍｇｓｔｒｉｐ
ｄｅｖｉａｔｉｏｎｍｅｔｈｙｌ．ａｎｄａｐｐｌｉ∞ｔｉｏｎａｎｄｐｍｃｔｉｃｅ，ｂｕｔａＩｓ。ｍａｄｅｂｅｔｔｄｒｒ％ｕｌｔｓ
Ｋｅｙｗｏｒｄｔｈ“口ｌｖａｎｌｚｌ岵，ｄｅｖｉａｔｉｏｎ；ｒｏｌｌｌｙｐⅨｓｈａｐｅ
１前言热镀锌扳具有抗腐蚀性能强、易于深加上、使川寿命长、牛产成本低、表面美观的特点，其应用十分广泛。可用于家用电器（主要用于洗表机、冰箱、空调等家电的面板及内部结构件等）、车船制造业（主耍用于各种芈辆外壳和内部构件以及船舶的顶棚等）、建筑业（主要用做屋面、墙壁、下水管、落水管和通风管肆），机电工业、弈器制ｊ盘业．寻繇及彩色溶层钢板的基板等。连续热镀锌机组是连续型的生产线，帆组每停机一次，会产生一定量的废品和降级品，不但导致产品质量的下降，间时也浪费了＿＾＝量的生产成本．为企业增加不必要的损失。
２美钢联法连续热镀锌工艺及设备美钢联法连续热镀锌的主要Ｌ艺流程及设备如蹦１。
。卜开卷一一增协一一，焊接一入口活窑～ｉ；洗——，遇火一镀锌一链詹冷却一琳”～光整一进￡：：竺竺：竺二：：！梦２一“８——，霸毋一一，巷职田ｌ萋钢联法洼续辫哇锌Ｉ艺Ⅱ设备２２７
譬ｔｄⅧ
｜￡●
－《第５届中国金属学会青年学术年会论文集３技术难点带钢不产生偏移的条件：生产线上的各种辊子都是以生产线中心线为基准安装的，但是实际上都存在着或多或少的差距。而带钢是狗跑偏是相对于辊子中心线而言的，要保证带钢在某个辊子上沿着其中心线运行而不产生偏移，必须满足两个条件：一是带钢通过辊子时受到的牵引力与辊子的中心线重合，这就意味着带钢与辊子均匀接触，受力对称；二是带钢运行方向核运行趋势与辊子轴线垂直，这就意味着带钢只存在向前方向的运动，没有任何测向运动甚至测向运动的趋势。事实上这两个条件会受到来自各方面的因素的影响。３．１板形的影响板形对带钢运行方向的影响，主要来源于浪形的影响。带钢的浪形主要分为单边浪、双边浪和中心浪三种形式。这三种板形的情况下，对辊子的受力情况也各有不同。带钢在运行中，板形主要影响带钢受力的对称性。如果在运行方向上两侧受的力是对称的，即使在整个板面存在受力不均匀，对带钢的运行方向的影响也不会太大；如果两侧受力不均匀、不对称，则会直接影响到带钢的运行方向。如图２所示，存在单边浪的带钢一边松一边紧，辊子对它都作用力一边大一边小，因而相应先行的带钢对辊子上带钢的牵引力的合力偏离了辊子都中心线一定的角度，相当于在带给上产生来一个侧向力，而这个侧向力的方向是指向有浪形一侧的，导致的结果是带钢向浪形的一侧偏移。３．２活套辊子和炉辊都凸度对带钢的影响根据圆锥性辊子能使带钢偏向辊径较大方向的原理，可以有意使辊子做成带有鼓形凸度或双圆锥形凸度形状的，使其自身具有一定都纠偏作用。带钢在这样的辊子表面正常运转时，带钢中心线、辊子中心线和生产线中心线三者重合，带钢受到的侧向力大小相等、方向相反，带钢不会跑偏。而偏离生产线的带钢进入辊子以后，则带钢在辊子中心线两侧的宽度不同，所受到的作用力在两侧分布的也不同，相互抵消一部分后，会有一个指向偏移方向反方向合力，从而使带钢走向正确的方向。３．３辊子表面粗糙度的影响除了辊子的形状和位置对带钢的运行影响很大以外，辊子表面与带钢之间的摩擦力对带钢的运＼．／、、季Ｉ一、ｉ羊迪囊Ｖ＼ｏｏｏｏｌｏｌ硪三斫嘲图２带钢的主要浪型行影响也很大。辊子的作用力会使带钢产生偏移的趋势，但是实际上是否跑偏还要看使带钢跑偏的侧向力是否打过带钢也辊面之间都摩擦力。当辊子表面都粗糙度加大，使辊子与带钢之间都摩擦系数加大；当带钢在辊子表面的包角加大或带钢的张力加大，使带钢与辊子之间的正压力，从而使带钢与辊子表面的摩擦力加大，都会抑制带钢在辊子表面滑动而产生侧向移动跑偏。相反，若辊子表面经过长时间使用而磨损非常光滑，或带钢表面有水，会使带钢与辊子表面的摩擦系数减小；若带钢与辊子表面的包角较小、带钢张力较小，会使带钢与辊子表面的正压力减小，导致两者之间的摩擦力减小，但发生跑偏时，带钢受到都侧向力大于带钢与辊子之间的摩擦力，会使带钢跑偏都现象增加。第５届中国金属学会青年学术年会论文集３．４纠偏系统对带钢跑偏的影响镀锌生产线用的带钢纠偏系统是通过改变纠偏辊的位置来使跑偏的带钢恢复到中心位置，从而保证带钢的稳定运行。常见的纠偏系统有纠偏辊、框架、带钢位置光电检测器、电子信号放大器、液压站、电液伺服阀和伺服油缸等几大部分组成一个闭环的控制系统。带钢位置控制模式是自动控制模式。另外，纠偏辊还可以处于对中状态，即不管带钢是否发生偏移，纠偏辊轴线都与生产线保持垂直，或使纠偏辊旋转以后｜司定在某一特定的位置，这就靠纠偏系统的纠偏辊位置控制模式来实现，即从自动控制模式打到手动控制模式。在纠偏辊位置控制模式下的闭环控制反馈信号不是带钢位置信号，而是纠偏辊位移传感器发出的纠偏辊位置信号。比如我们要求纠偏辊处于某一特定位置时，若意外原冈使纠偏辊从此位置发生了偏移，位移传感器发出的位置信号与外部人工设定的位置信号之间一定都偏差，信号处理放大器通过比较得出了偏差的方向和数值，通过运算后变成了指令发给液压控制系统，通过电液伺服阀，私服液压缸使纠偏辊框架旋转，恢复原来设定的位置。但是这种纠偏方式在实际生产中并不能实现，因为在高速的情况下，想稳定的把带钢固定在一个位置上是非常困难的事情，操作不当轻则导致机组停机，霞则会发生断带事故，影响机组的正常运行。３．５张力设定值对钢带跑偏的影响张力设定值的大小，直接影响的是钢带与辊子表面的正压力。若增加张力设定值时，钢带与辊子表面的正压力会随之加大，从而增加了钢带与辊子表面的摩擦力；若减小张力设定值时，钢带与辊子表面的正压力会随之减小，直接就会降低了钢带与辊子表面的摩擦力。导致的结果是钢带会更容易的在侧向力的作用下产生横向位移。
表１炉区张力设定值范围入几段入ｎ活套炉了入口预热段加热段冷却段冷却塔
０．７～１．００．８～１．５０．６５０．５５０．５０．９１．８～２．４光整入口光整出口光整打开拉矫钝化塔出口活套出口段２．９～７．９３．２～８．７４．３６～６．３５６．２ｉ～ｌＯ．２１．５～３．０１．０～１．５１．５～３．３２
７６５４３］２垂
１
图３张力设定值变化趋势图表２二级系统的张力设定值入几段入口活套炉子入口预热段加热段冷却段冷却塔
０．７～１．００．８～１．５０．７５０．６５０．６１．０１．８～２．４
光整入口光整出口光整打开拉矫钝化塔出口活套出口段２．９～７．９３．２～８．７４．３６～６．３５６．２ｌ～ｌＯ．２１．５～３．０１．Ｏ～１．５１．５～３．３２
４生产工艺的确立由于热镀锌机组是连续性的生产线，连续稳定
的运行是至关重要的。为了保证钢带的连续稳定的
运行，避免因为跑偏而产生的故障停机，对张力设定值的修改是最直接有效的方法。在原料板形良好第５届中国金属学会青年学术年会论文集并且没有发生钢带跑偏的情况下，全线采用二级控制系统；当钢带发生跑偏或有跑偏的趋势时，及时有效的更改张力设定值会有效的抑制钢带在辊子表面的滑动而产生的侧向移动。从而可以避免或减少机组停机的可能性。当发生跑偏时，将炉区张力设定适当增加，有效的避免炉内跑偏的发生。５试验步骤实际生产中，在原料板形不好的情况下，除退火炉意外的各段均采用二级系统进行自动控制，在退火炉区域内，张力设定值采用手动进行控制，在纠偏系统的能力一定的情况下，钢带的跑偏程度和机组的停机次数有了明显的降低。６结论确定影响连续热镀锌机组跑偏的因素，通过上述冈素查找可以实施并卓有成效的方法，通过在一定范围内调整张力，改变钢带与辊子表面之间的摩擦力，抑制或抵消钢带在辊子表面产生的侧向力，保证了钢带连续稳定的运行，避免或减少机组停机而产生的损失。
参考文献：［１】李九龄．带钢连续热镀锌【Ｊ】．北京：冶金工业出版社，１９９５年．［２】许秀飞．钢带热镀锌技术问答【Ｊ】．北京：化学工业出版社，２００７年．连续热镀锌带钢跑偏问题浅析作者：艾厚波作者单位：本溪钢铁集团有限责任公司冷轧薄板厂,辽宁 本溪 117000
本文链接：http://d.g.wanfangdata.com.cn/Conference_7410015.aspx
镀锌常见质量问题及其解决方法
• 2、原料钢卷边部较脏（有油或其它脏物），清洗不 干净，也容易造成侧缘露钢。
• 3、a.炉区非氧化直火燃烧段（NOF段）烧嘴变形致 火焰直接烧于钢板，致带钢边部氧化。b.烧嘴火焰调 的不好直接烧于钢板，致带钢边部氧化(空燃比不正确 或烧嘴变形后致LPG、AIR混合不好）。更换或维修 好变形烧嘴，调节好火焰（空燃比）即可。炉区NOF 烧嘴空燃比范围：0.92～0.98均可，在保证质量的 情况下，空燃比应尽量按偏大控制。日本内外炉推荐 空燃比为0.965。
• 应对措施：1、减速。 2、改变张力：选择合适的张 力（有时减小、有时增大），可能原因分析：张力大 时造成轴承处卡死，张力小时摩擦系数不够。 3、更 换规格:比如生产0.28mm出现划伤时，换0.33mm可 能会正常；生产0.43mm出现划伤时，换0.28mm可 能会正常。 4、沉辊辊面摩擦系数的改变：如是否有 沟槽，辊面是否结渣等。 5、沉辊整修的影响（整修 组补充）：
• 点状锌渣痕：沉辊粘渣、锌液中悬浮渣较多、面渣较 多、炉鼻处（锌液浸泡部分）粘渣等因素均可造成板 面点状锌渣痕。解决思路：1、掌握正确的刮渣方法 和捞面渣方法。2、定期清理底渣。3、清除炉鼻处粘 渣。4、有时更换沉辊即可消除点状锌渣痕，具体原 因仍有待探讨。（与沉辊沟槽有何联系？与沉辊转动 是否同步有无联系？是否锌液中悬浮渣较多？）
• 七、板面条状或线状露钢：露钢在板面纵向成 线条状，以连续性较为多见。
• 常见原因：1、炉区漏气，气流喷吹在运行中 的带钢上，形成线条状氧化。 2、带钢在出锌 池前板面被划伤（如前处理辊轮、炉底辊、热 张力辊、沉辊等），而划伤处又粘上了污染物 （如油泥、炉灰、锌灰等），造成镀不上锌。
连续热镀锌带钢表面缺陷原因分析及解决措施
刘超,助理工程师,2012年毕业于内蒙古科技大学材料成型及控制工程专业。
E-mail:liuchao@连续热镀锌带钢表面缺陷原因分析及解决措施刘超(鞍钢蒂森克虏伯汽车钢有限公司,辽宁大连116600)摘要:介绍了连续热镀锌带钢镀层表面存在的各类常见缺陷,包括锌渣、气刀条痕、划伤、热褶皱、光整羽痕和压印等,并分析了缺陷产生的原因,针对缺陷提出了解决措施。
实践表明,热镀锌带钢的表面质量明显改善,O5板合格率达到了90%以上。
关键词:连续热镀锌;表面缺陷;产生原因;控制措施中图分类号:TG356文献标识码:A文章编号:1006-4613(2017)06-0062-04Analysis on Causes Leading to Defects on the Surface ofContinuous Hot-dip Galvanizing Steel Strips andCountermeasures for the DefectsLiu Chao(Thyssen Krupp Auto Steel Company Limited of Ansteel,Dalian 116600,Liaoning,China )Abstract :Various kinds of common defects on the surface of continuous hot-dip galvanizingsteel strips including zinc slag,steaks caused by air knife,scratches,wrinkles in hot condition,pinnate marks due to the finishing process and impressions were introduced while the causes leading to the defects were analyzed.Then countermeasures for dealing with the defects were proposed.The production practice showed that the surface quality of the hot-dip galvanizing steel strips was obviously improved and the qualified rate of O5steel sheets was over 90%.Key words :continuous hot-dip galvanizing ;surface defects ;causes ;controlling counter-measures热浸镀锌是应用最广泛的防腐蚀技术之一,可以大幅度提高钢铁材料的耐大气腐蚀性能。
带钢跑偏控制
带钢跑偏控制摘要：本文对带钢连续处理机组的带钢跑偏机理进行了详细的分析，并指出一些常用的防跑偏对策；对“卷效应”的原理及其可能对带钢表面产生的影响进行了说明；对带钢自动纠偏控制装置的各种形式进行分析，并指出在应用中应注意的问题；并对硅钢机组的纠偏辊布置的合理性进行了分析。
关键词：带钢 跑偏 摩擦 扰动 机理1 前言众所周知，在带钢连续作业线上，带钢的跑偏几乎是不可避免的，带钢跑偏不仅会影响带钢质量，甚至会严重损坏机组设备，对机组的稳定运行带来严重影响。
特别是随着涂镀、连续退火及酸轧联合机组的发展，机组处理的带钢长度长、厚度薄及机组速度高和活套量的增加，为了保证机组的稳定运行及获得边部整齐的带卷，对带钢的跑偏进行研究和控制显得越来越重要。
2 带钢跑偏的机理在带钢连续作业线上，除开卷机及卷取机外，带钢在传输过程中主要与各种辊子接触，从力的角度来说，带钢稳定传送过程中所受的横向扰动主要来自开卷机、卷取机及带钢与辊子之间的摩擦力，以及带卷错边的影响。
为了便于分析，可取带钢连续作业机组中常用的一些辊子与开卷机及卷取机组成一个简易机组模型来进行带钢跑偏机理的分析。
图1 机组模型图1 开卷机2 夹送辊 3.4.5.6 转向辊 7 支撑辊 8 转向夹送辊 10.11 压辊 9 卷取机2.1 各种辊子与带钢的摩擦接触状态带来的扰动如图1所示的辊子为绝对圆柱形、辊子轴线与机组中心线垂直、夹送辊及压辊两端的压力相等、板形平直（断面为矩形），则辊子不会对带钢产生横向扰动，带钢不跑偏。
但是，由于辊子的制造及安装误差、辊面及轴承的磨损、轴承座的松动等，特别是带钢板形的影响，将不可避免对运行中的带钢产生横向扰动。
2.1.1 辊子轴线与机组中心不垂直如图2所示，辊子中心线与机组中心不垂直，偏转了α角，其中阴影部分为带钢与辊子接触区域。
图2 辊子轴线与机组中心不垂直时的跑偏 图3 速度矢量分析当带钢刚绕进辊子5时，在AB 上取一点m ，则m 点处的带钢速度V s 与辊面线速度V r 有一夹角α，两者必然有一速度差ΔV sr ，于是辊子对带钢产生一个与ΔV sr 方向相反的摩擦力F ，使带钢跑偏，跑偏方向与FAV srV sr方向一致。
卧式活套中带钢跑偏问题分析与改善措施
T o tal N o〃 214 Oct o ber 2014冶金设备METALLUＲGICAL EQUIPMENT总第214 期2014 年10 月第5 期卧式活套中带钢跑偏问题分析与改善措施曹曦①( 西马克带钢技术( 上海) 有限公司上海200083)摘要针对带钢连续生产线上卧式活套中无法避免的带钢跑偏问题，对各种不同机组中卧式活套中带钢的跑偏问题进行分析研究，提出了多种不同的应对措施，通过在卧式活套中改进设计或增加设备，在现场运行过程中切实可行的缓解了带钢跑偏问题，为今后进行卧式活套设计提供了可靠的依据。
关键词带钢连续生产线卧式活套带钢跑偏中图分类号TG333〃 7 文献标识码 Bd o i: 10〃 3969 / j〃 issn〃 1001 － 1269〃 2014〃 05〃 017Analysis and Solutions of Strip Ｒunning Deviation in Horizontal LooperCao Xi( SMS Siemag Strip Processing L ines ( Shanghai) Co〃，L td〃Shanghai200083)ABS TＲA CT The pr o blem of strip runnin g de v iati o n w as a w a y s e x ist and ine v itable in h o ri zo ntal l oo pers fo r strip c o ntinu o us pr o cessin g line s〃 Aimin g at this pr o blem，a serie s of re search and anal y sis ha v e been carried o ut re- g ardin g t o di ff erent kinds o f strip pr o cessin g units〃 A v ariet y of di ff erent s o luti o n s ha v e been put fo r w ard c o rre sp o nd- in g l y〃B y addin g o r impr ov in g equipments in the h o ri zo ntal l oo per，the strip runnin g de v iati o n pr o blem is practicall y s o l v ed durin g f ield o peratin g〃Ｒeliable e x perienc e is pr ov ided t o supp o rt the desi g n of h o ri zo ntal l oo pers in f uture〃KEYW OＲD S Str ip continuous proce ssing line Horizontal looper Strip running deviation1 前言在带钢连续生产线上，各种各样的原因都可能引起板带运行跑偏，例如产品本身的缺陷( 如板带的弯曲，变形)或工艺加工过程中产生误差( 如对边不良，卷辊只有一边承载或受压，处理过程中受热，受冷不均等) 。
热轧带钢常见质量缺陷及其控制措施分析

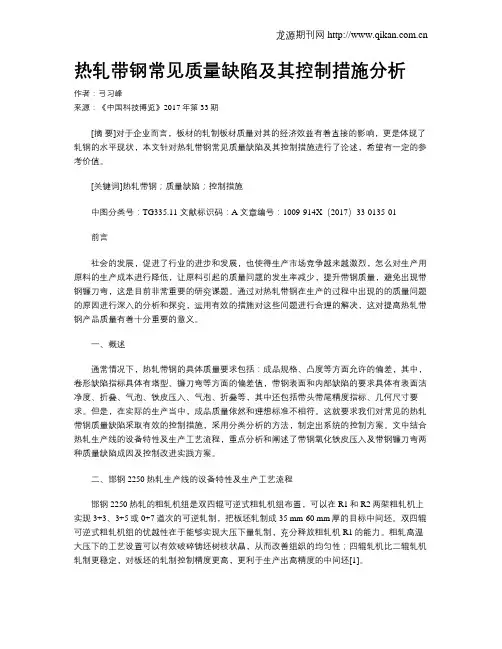

热轧带钢常见质量缺陷及其控制措施分析作者：弓习峰来源：《中国科技博览》2017年第33期[摘要]对于企业而言，板材的轧制板材质量对其的经济效益有着直接的影响，更是体现了轧钢的水平现状，本文针对热轧带钢常见质量缺陷及其控制措施进行了论述，希望有一定的参考价值。
[关键词]热轧带钢；质量缺陷；控制措施中图分类号：TG335.11 文献标识码：A 文章编号：1009-914X（2017）33-0135-01前言社会的发展，促进了行业的进步和发展，也使得生产市场竞争越来越激烈，怎么对生产用原料的生产成本进行降低，让原料引起的质量问题的发生率减少，提升带钢质量，避免出现带钢镰刀弯，这是目前非常重要的研究课题。
通过对热轧带钢在生产的过程中出现的的质量问题的原因进行深入的分析和探究，运用有效的措施对这些问题进行合理的解决，这对提高热轧带钢产品质量有着十分重要的意义。
一、概述通常情况下，热轧带钢的具体质量要求包括：成品规格、凸度等方面允许的偏差，其中，卷形缺陷指标具体有塔型、镰刀弯等方面的偏差值，带钢表面和内部缺陷的要求具体有表面洁净度、折叠、气泡、铁皮压入、气泡、折叠等，其中还包括带头带尾精度指标、几何尺寸要求。
但是，在实际的生产当中，成品质量依然和理想标准不相符。
这就要求我们对常见的热轧带钢质量缺陷采取有效的控制措施，采用分类分析的方法，制定出系统的控制方案。
文中结合热轧生产线的设备特性及生产工艺流程，重点分析和阐述了带钢氧化铁皮压入及带钢镰刀弯两种质量缺陷成因及控制改进实践方案。
二、邯钢2250热轧生产线的设备特性及生产工艺流程邯钢2250热轧的粗轧机组是双四辊可逆式粗轧机组布置，可以在R1和R2两架粗轧机上实现3+3、3+5或0+7道次的可逆轧制，把板坯轧制成35 mm-60 mm厚的目标中间坯。
双四辊可逆式粗轧机组的优越性在于能够实现大压下量轧制，充分释放粗轧机R1的能力。
粗轧高温大压下的工艺设置可以有效破碎铸坯树枝状晶，从而改善组织的均匀性；四辊轧机比二辊轧机轧制更稳定，对板坯的轧制控制精度更高，更利于生产出高精度的中间坯[1]。
热镀锌钢板表面质量缺陷原因分析及其改善措施

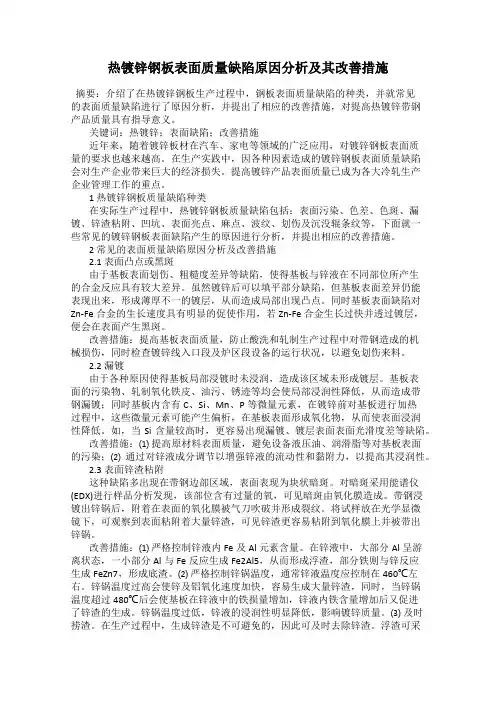

热镀锌钢板表面质量缺陷原因分析及其改善措施摘要：介绍了在热镀锌钢板生产过程中，钢板表面质量缺陷的种类，并就常见的表面质量缺陷进行了原因分析，并提出了相应的改善措施，对提高热镀锌带钢产品质量具有指导意义。
关键词：热镀锌；表面缺陷；改善措施近年来，随着镀锌板材在汽车、家电等领域的广泛应用，对镀锌钢板表面质量的要求也越来越高。
在生产实践中，因各种因素造成的镀锌钢板表面质量缺陷会对生产企业带来巨大的经济损失。
提高镀锌产品表面质量已成为各大冷轧生产企业管理工作的重点。
1 热镀锌钢板质量缺陷种类在实际生产过程中，热镀锌钢板质量缺陷包括：表面污染、色差、色斑、漏镀、锌渣粘附、凹坑、表面亮点、麻点、波纹、划伤及沉没辊条纹等，下面就一些常见的镀锌钢板表面缺陷产生的原因进行分析，并提出相应的改善措施。
2 常见的表面质量缺陷原因分析及改善措施2.1 表面凸点或黑斑由于基板表面划伤、粗糙度差异等缺陷，使得基板与锌液在不同部位所产生的合金反应具有较大差异。
虽然镀锌后可以填平部分缺陷，但基板表面差异仍能表现出来，形成薄厚不一的镀层，从而造成局部出现凸点。
同时基板表面缺陷对Zn-Fe合金的生长速度具有明显的促使作用，若Zn-Fe合金生长过快并透过镀层，便会在表面产生黑斑。
改善措施：提高基板表面质量，防止酸洗和轧制生产过程中对带钢造成的机械损伤，同时检查镀锌线入口段及炉区段设备的运行状况，以避免划伤来料。
2.2 漏镀由于各种原因使得基板局部浸镀时未浸润，造成该区域未形成镀层。
基板表面的污染物、轧制氧化铁皮、油污、锈迹等均会使局部浸润性降低，从而造成带钢漏镀；同时基板内含有C、Si、Mn、P等微量元素，在镀锌前对基板进行加热过程中，这些微量元素可能产生偏析，在基板表面形成氧化物，从而使表面浸润性降低。
如，当Si含量较高时，更容易出现漏镀、镀层表面表面光滑度差等缺陷。
改善措施：⑴提高原材料表面质量，避免设备液压油、润滑脂等对基板表面的污染；⑵通过对锌液成分调节以增强锌液的流动性和黏附力，以提高其浸润性。
热镀锌常见问题分析
热镀锌常见问题分析本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March热镀锌常见问题分析Zidane728漏镀成因及解决措施：1、镀件表面不干净⑴镀件表面含有油漆、油脂、焊镏；可打磨或配制相关溶剂擦洗。
⑵铁氧化物；欠酸洗；继续酸洗。
2、酸洗及操作：⑴欠、过酸洗。
欠酸洗，使得镀件表面留有铁的氧化物（锈斑）；过酸洗，使得钢基体表面组织被破坏，其所含的Si及少量的活泼金属难熔氧化物附于镀件表面，阻止了铁锌的结合。
或者因过酸洗，使得镀件吸氢，镀锌时，氢气等受热膨胀逸出而漏镀。
解决办法：严控酸洗，把握好酸洗时间。
⑵酸洗时镀件叠加、积压，造成漏洗，或者因镀件结构上的原因酸洗时又疏于翻动造成涡气而漏洗。
解决办法：尽可能摆开酸洗，勤翻动。
3、助镀环节⑴助剂浓度偏低，助镀效果不理想；解决：调整合适助剂浓度。
⑵助剂比例不当，锌盐含量高，使得助剂盐膜易吸水潮解，氢氧化物分解成气体而爆锌，而形成漏镀。
解决办法：调整助剂配比。
4、锌液成分及锅台操作：⑴锌液中铝含偏高，造成漏镀；解决办法：加锌或利用氯化铵消耗等办法降低铝含量；⑵镀件下锅速度过慢，助剂受热分解失效，引起漏镀。
适当调整下锅速度。
⑶浸锌时间过短，使得铁锌反应未来得及进行，⑷镀件下锅时未清理锌液面上的锌灰，使得过热的锌灰灼烧助剂而漏镀。
⑸镀件下锅时，因工艺孔或者结构的原因，使得镀件内的高温气体受热逸出时，将助剂灼烧而引起漏镀。
解决办法：适量撒些氯化铵。
⑹5、镀件材质⑴钢材表面含有硅铝等元素的难熔氧化物，使得铁锌反应被阻止。
⑵钢材基体含有过多的碳，或者钢材在炼制过程中产生了过多的碳化铁，使得铁锌结合困难，造成漏镀。
⑶镀件材质加工成型缺陷，造成材质烂裂，酸液、水分及助剂进入，引起漏镀。
目前除了借助氯化铵外尚无好的办法解决。
爆锌：镀件在锌锅内，因诸多原因产生气体，过高的温度使得气体剧烈膨胀，导致锌液四溅的现象。
双钢带连续压机钢带跑偏原因分析及预防纠正措施
双钢带连续压机钢带跑偏原因分析及预防纠正措施双钢带连续压机钢带跑偏可能有多种原因，以下是一些分析和预防纠正措施：
1.引导装置问题：跑偏可能是由于钢带引导装置不正确或损
坏引起的。
解决方法包括检查并确保引导装置正确安装和调整，修复或更换损坏的引导装置。
2.钢带张力不均匀：不均匀的钢带张力可能导致钢带跑偏。
确保钢带张力调节装置正常运作，应根据需要手动或自动调整钢带张力。
3.不当的切边：不良的切边可能导致钢带跑偏。
切边应该平
稳且一致，确保切割设备良好维护，并进行定期检查和修复。
4.钢带不良或磨损：陈旧的、磨损的或损坏的钢带可能引起
跑偏。
定期检查钢带的磨损情况，确保及时更换损坏或老化的钢带。
5.粉尘或污垢堆积：钢带上的粉尘或污垢堆积也可能导致跑
偏。
定期清洗和保养设备，确保钢带保持清洁。
6.机械部件松动或损坏：机械部件的松动或损坏可能导致钢
带跑偏。
定期检查和维护设备，确保机械部件处于良好状态。
7.操作错误：操作人员的错误操作可能导致钢带跑偏。
提供
适当的培训和指导，确保操作人员正确使用设备，并遵循
正确的操作程序。
综上所述，双钢带连续压机钢带跑偏的原因可能有多种，从引导装置问题到操作错误等。
预防和纠正措施包括正确安装和调整引导装置，调整钢带张力，保持切边良好，定期检查和更换损坏的钢带，清洁设备，保持机械部件良好状态，并提供适当的培训和指导给操作人员。
这些措施可以帮助减少钢带跑偏问题，并确保设备的正常运行和生产效率。
镀锌钢板常见缺陷及原因
镀锌钢板常见缺陷及原因镀锌钢板常见的缺陷包括尺寸偏差、锌层不均匀、锌层脱落、氧化铁皮、云纹、涂层不良等。
这些缺陷的产生原因主要包括原材料质量问题、生产工艺不完善、设备故障、人为操作失误等。
首先，尺寸偏差是指镀锌钢板的实际尺寸与标准尺寸之间存在差异。
这可能是由于原材料的尺寸控制不严格，也可能是由于生产过程中的切割、冷拔、矫正等工艺操作不精确造成的。
其次，锌层不均匀是指镀锌钢板表面的锌层在厚度或分布上存在不均匀的现象。
原因可能包括镀锌工艺参数控制不当、镀锌槽液中镀锌剂浓度不稳定、镀锌速度过快等。
这些问题导致了部分区域锌层过厚，部分区域锌层过薄，影响了镀锌钢板的质量。
锌层脱落是指镀锌钢板表面的锌层存在脱落或剥落的情况。
锌层脱落问题主要有两个原因：一是原材料表面含有油污、尘埃等杂质，使得镀锌层与基材附着力不足；二是镀锌过程中的工艺控制不当，如镀锌溶液温度过高、镀锌时间过长等，导致锌层与基材之间的化学反应不完全，附着力减弱。
氧化铁皮指镀锌钢板表面出现铁锈或氧化物覆盖的现象。
这通常是由于原材料在储存或运输过程中长时间暴露在湿润或潮湿环境中造成的。
在镀锌过程中，氧化铁皮会阻碍镀锌层与基材之间的结合，导致锌层不均匀或局部缺陷。
云纹是指镀锌钢板表面产生的一种纹理或痕迹，这通常是由于镀锌时锌液流动不均匀或工艺参数调整不当所引起的。
云纹在一定程度上影响了镀锌钢板的外观质量。
最后，涂层不良是指在涂覆过程中出现的一些问题，如漏涂、偏涂、涂层孔隙等。
这可能是由于设备故障、涂料质量不过关或人为操作失误等原因引起的。
综上所述，镀锌钢板常见的缺陷及其原因是多方面的，涉及到原材料、工艺控制、设备、操作等各个环节。
为了提高镀锌钢板的质量，需要严格控制生产过程中的各项参数，确保每一道工序都严格执行，并加强对原材料的检验和筛选。
此外，还应采用先进的技术和设备，不断提升生产工艺水平，以减少缺陷的发生。
连退清洗段带钢跑偏的原因分析及解决方案
带钢连续退火机组集前处理（清洗）、再结晶、后处理于一线，清洗段成为连续退火机组重要的组成部分，清洗效果的好坏，直接影响带钢退火的表面质量和后续的涂镀性能。
马钢（合肥）公司板材厂退火机组清洗工艺采用化学、物理、电解组合清洗法，清洗段设备主要由1#碱洗槽、1#碱刷洗槽、2#碱洗槽、2#碱刷洗槽、电解清洗槽、水刷洗槽、四级漂洗槽和烘干系统组成。
马钢（合肥）板材公司连退线清洗段没有设置纠偏装置，入口设有具有纠偏对中功能的开卷机，而1#纠偏装置设置在清洗段后的1#活套底部，两个纠偏装置间距较长，因此时常在清洗段发生带钢跑偏现象。
长期机组速度提不上去，不仅严重影响设备的安全，而且限制了机组的产能。
1带钢跑偏原因分析1.1为了找出清洗段带钢跑偏的原因，通过技术人员一段时间的详细观察记录，发现带钢跑偏主要有以下现象。
①跑偏开始没有规律，后来更换转向辊和张力辊后向操作侧跑偏。
②生产线速度越高，跑偏量越大，生产线速度越低，跑偏量越小。
③刷辊在上部与刷辊在下部磨损量不同。
如图1所示。
刷辊在上部，磨损量较大，刷辊在下部，磨损量较小。
图1上下刷辊磨损量对比图1.2通过以上现象可以初步得出影响连退线清洗段带钢跑偏主要有3大因素：①转向辊和张力辊表面粗造度对带钢的影响：清洗段设备共设置有7个转向辊和2个张力辊，利用这些辊子表面粗造度与带钢之间的静摩擦力实现带钢的张力控制，有利于抑制带钢跑偏，因此，转向辊和张力辊表面的粗造度下降，致使带钢带高速运行时，带钢与辊子表面静摩擦力减小，带钢出现“打滑”现象，使带钢跑偏。
②转向辊和张力辊的安装精度对带钢的影响：在生产线安装时，转向辊和张力辊的中心线与生产线中心线重合，轴向与生产线中心线垂直。
随着设备的长期运行，转向辊和张紧辊由于多种原因，轴向与生产线中心线之间垂直度发生了偏差，致使转向辊和张力辊的中心线不再与生产线中心线重合，使带钢发生跑偏现象。
③刷辊在带钢两面对带钢施加的压力不均对带钢的影响：为了有利于带钢的稳定，清洗槽内的刷辊和稳定辊交替布置。
